本技術涉及農業機械，具體涉及一種旋耕犁地裝置。

背景技術：

1、增施有機肥可有效改良土壤結構，調節酸堿度，增加土壤微生物群落，提高土壤有機質含量，是改良土壤、培肥地力，解決土壤酸化、板結問題的有效途徑。

2、現有技術中，大多采用施肥機進行施肥，對于液態的有機肥來說，可通過自身滲透作用滲透至土地內部以達到對土壤增肥的效果，而對于固體有機肥而言，施肥機只能將肥料撒在土壤表面，無法有效的對土壤進行深層次增肥，在陽光的照耀下效果更是會大打折扣。針對于此，申請人擬開發一款旋耕器械，用于將撒在土壤表面的固態有機肥與土壤進行深層次混合。

技術實現思路

1、為滿足以上需求，本實用新型提供一種旋耕犁地裝置，旨在將固態有機肥混合至土壤內部。

2、為實現上述目的，本實用新型技術方案如下：

3、一種旋耕犁地裝置，包括車體以及設置在車體后端的旋耕組件，其特征在于：所述旋耕組件包括沿車體寬度方向延伸的旋耕支架以及轉動安裝在旋耕支架下部的轉軸，所述轉軸上沿其軸向陣列安裝有旋耕刀組，所述旋耕支架外側設有驅動組件，所述驅動組件用于驅動轉軸轉動；所述旋耕支架的一端鉸接在所述車體上，所述車體和旋耕支架之間設有液壓缸，所述液壓缸兩端分別鉸接在所述車體后端以及所述旋耕支架上，所述液壓缸伸縮運動，能夠控制旋耕支架相對于車體轉動，以使所述旋耕刀組能夠下插至土壤內。

4、采用上述結構，通過液壓缸控制將旋耕刀組插入土壤內，然后驅動組件驅動轉軸轉動，使得車體拉著旋耕組件移動過程中，能夠?qū)崟r的將土壤打碎混合，進而使得土壤與肥料之間充分混合。

5、作為優選：所述旋耕支架包括水平布置的主安裝板以及設置在所述主安裝板兩側的側安裝板，所述轉軸轉動設置在兩個所述側安裝板之間，所述驅動組件設置在其中一個所述側安裝板外側。

6、作為優選：所述主安裝板的前端中部位置設有安裝支架，所述液壓缸的缸桿鉸接在所述安裝支架上，液壓缸的缸筒鉸接在車體后端；所述安裝支架的左右兩側均鉸接有連接桿，兩根所述連接桿的遠端均鉸接在所述車體后端。采用上述結構，通過驅動液壓缸伸縮，能夠控制旋耕支架相對于車體轉動。

7、作為優選：所述旋耕刀組包括兩個均沿所述轉軸徑向向外延伸的旋耕刀，任意相鄰兩組所述旋耕刀組的旋耕刀錯開布置。采用上述結構，通過錯開布置的旋耕刀，在保證土壤和有機肥混合均勻的同時還能夠減小車體拉動旋耕組件移動時的行駛阻力。

8、作為優選：所述旋耕刀具有位于豎直平面內的彎曲段，所述彎曲段一端與轉軸固接，另一端具有向側部彎曲的側彎部。采用上述結構，通過彎曲段保證了旋耕刀得以固定安裝，側彎段又更容易將土壤和有機肥進行混合。

9、作為優選：所述主安裝板后端轉動安裝有擋泥板，所述擋泥板底部設有向后傾斜的導向部。采用上述結構，通過擋泥板能夠有效防止旋耕刀在打碎土壤過程中，土壤到處飛濺，導向部則能夠使得打碎后的土地依舊保持平整。

10、作為優選：所述擋泥板底部鉸接有支撐桿，所述支撐桿遠離鉸接點的一端陣列分布有定位孔，所述主安裝板向后延伸有定位座，所述定位孔與定位座之間穿設有銷軸，以使得所述擋泥板轉動角度得以固定。采用上述結構，當旋耕刀打碎不同深度的土壤時，通過將銷軸穿設在不同的定位孔內，能夠調節擋泥板的轉動角度，進而達到自適應土層高度的目的。

11、作為優選：所述車體底部對稱設置有兩組橡膠履帶，所述橡膠履帶用于帶動車體移動。采用上述結構，能夠提供更大的牽引力和驅動行駛力。

12、與現有技術相比，本實用新型的有益效果是：

13、1、采用本實用新型提供的旋耕犁地裝置，肥料撒在土壤表面，液壓缸控制旋耕組件向下移動，使得旋耕刀插入土地，接著驅動組件運行，并且車體拉動旋耕組件向前移動，旋耕刀能夠?qū)崟r將土壤打碎，進而起到與肥料充分混合的目的。

14、2、通過設置的擋泥板，能夠有效防止旋耕刀組在打碎混合土壤和有機肥時，土壤或有機肥飛濺；并且擋泥板底部成型的導向部能夠保證旋耕后的土地保持平整。

技術特征：

1.一種旋耕犁地裝置，包括車體(1)以及設置在車體(1)后端的旋耕組件，其特征在于：所述旋耕組件包括沿車體(1)寬度方向延伸的旋耕支架(2)以及轉動安裝在旋耕支架(2)下部的轉軸(3)，所述轉軸(3)上沿其軸向陣列安裝有旋耕刀組(4)，所述旋耕支架(2)外側設有驅動組件(5)，所述驅動組件(5)用于驅動轉軸(3)轉動；

2.根據權利要求1所述的旋耕犁地裝置，其特征在于：所述旋耕支架(2)包括水平布置的主安裝板(2a)以及設置在所述主安裝板(2a)兩側的側安裝板(2b)，所述轉軸(3)轉動設置在兩個所述側安裝板(2b)之間，所述驅動組件(5)設置在其中一個所述側安裝板(2b)外側。

3.根據權利要求2所述的旋耕犁地裝置，其特征在于：所述主安裝板(2a)的前端中部位置設有安裝支架(7)，所述液壓缸(6)的缸桿鉸接在所述安裝支架(7)上，液壓缸(6)的缸筒鉸接在車體(1)后端；所述安裝支架(7)的左右兩側均鉸接有連接桿(8)，兩根所述連接桿(8)的遠端均鉸接在所述車體(1)后端。

4.根據權利要求1所述的旋耕犁地裝置，其特征在于：所述旋耕刀組(4)包括兩個均沿所述轉軸(3)徑向向外延伸的旋耕刀(4a)，任意相鄰兩組所述旋耕刀組(4)的旋耕刀(4a)錯開布置。

5.根據權利要求4所述的旋耕犁地裝置，其特征在于：所述旋耕刀(4a)具有位于豎直平面內的彎曲段(4a1)，所述彎曲段(4a1)一端與轉軸(3)固接，另一端具有向側部彎曲的側彎部(4a2)。

6.根據權利要求2所述的旋耕犁地裝置，其特征在于：所述主安裝板(2a)后端轉動安裝有擋泥板(2c)，所述擋泥板(2c)底部設有向后傾斜的導向部(2c1)。

7.根據權利要求6所述的旋耕犁地裝置，其特征在于：所述擋泥板(2c)底部鉸接有支撐桿(9)，所述支撐桿(9)遠離鉸接點的一端陣列分布有定位孔(9a)，所述主安裝板(2a)向后延伸有定位座(2d)，所述定位孔(9a)與定位座(2d)之間穿設有銷軸，以使得所述擋泥板(2c)轉動角度得以固定。

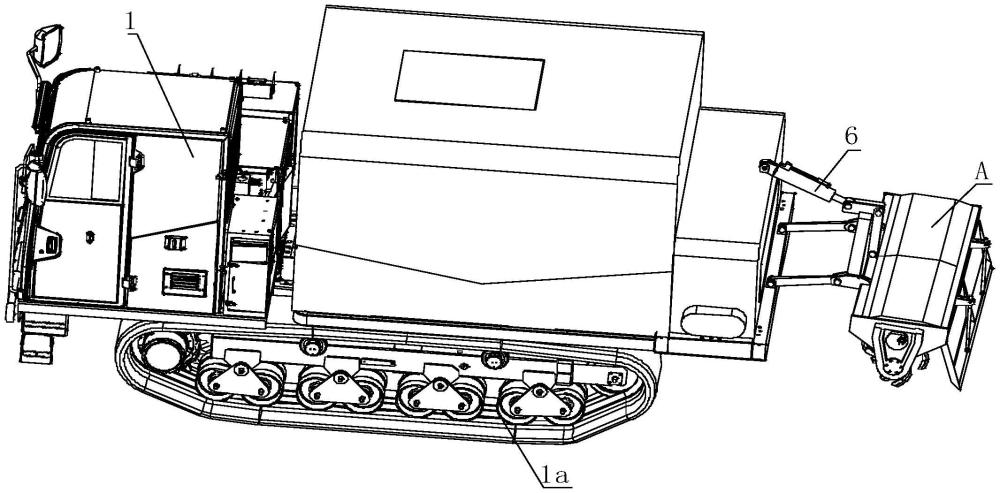

8.根據權利要求1所述的旋耕犁地裝置，其特征在于：所述車體(1)底部對稱設置有兩組橡膠履帶(1a)，所述橡膠履帶(1a)用于帶動車體(1)移動。

技術總結
本技術公開了一種旋耕犁地裝置，包括車體以及設置在車體后端的旋耕組件，其中，旋耕組件包括旋耕支架以及轉動安裝在旋耕支架下部的轉軸，轉軸上套設有旋耕刀組，在旋耕支架外側設有驅動組件，驅動組件用于驅動轉軸轉動；旋耕支架的一端鉸接在車體上，在車體和旋耕支架之間還設有液壓缸，液壓缸兩端分別鉸接在車體后端以及旋耕支架上，液壓缸伸縮運動，能夠控制旋耕支架相對于車體轉動，以使旋耕刀組能夠下插至土壤內。本技術的有益效果是：通過液壓缸控制將旋耕刀組插入土壤內，然后驅動組件驅動轉軸轉動，使得車體拉著旋耕組件移動過程中，能夠?qū)崟r的將土壤打碎混合，進而使得土壤與肥料之間充分混合。

技術研發人員：張銘,楊發虎,程友祥,邵紅強,趙貞
受保護的技術使用者：重慶夢馬諸岡特種車輛有限公司
技術研發日：20240729
技術公布日：2025/4/28
