本發明涉及羊毛衫加工用邊角料回收裝置，具體為一種羊毛衫加工用邊角料回收裝置。

背景技術：

1、羊毛衫是一種以羊毛為主要原料制成的針織服裝，具有保暖性好、柔軟舒適的特點，羊毛衫的保暖性能主要來自羊毛纖維的天然特性，它們能夠很好地保持體溫，同時吸收和釋放水分，保持穿著者的舒適。

2、現有技術中，羊毛衫加工時需要對原料進行裁剪，將不規則的邊角料進行裁剪，以保證產品的加工質量，然而當對羊毛衫進行裁切時，邊角料及碎渣很容易粘貼在羊毛衫上，難以清理，嚴重影響羊毛衫出品的質量。

3、因此，我們提供一種羊毛衫加工用邊角料回收裝置來解決現有技術中，羊毛衫邊角料及碎渣容易粘貼在羊毛衫上難以清理的問題。

技術實現思路

1、本發明的目的在于提供一種羊毛衫加工用邊角料回收裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：清理輥，清理輥的四周開設有第一伸縮槽，第一伸縮槽中設置有第一彈簧，第一彈簧的頂端連接著伸縮板，伸縮板上設置有多組刷毛，清理輥在第一伸縮槽的頂端設置有擋板，擋板上開設有多組伸出孔；及清理臺，清理臺的中部兩側設置有支撐板，支撐板的內側設置有回收組件，回收組件設置于清理輥的正上方，回收組件的底部開設有吸取槽，回收組件在吸取槽的頂端開設有多組吸氣口，回收組件在吸氣口的底部設置有濾網。

3、優選的，所述清理臺的一側設置有第一電機，第一電機的端部插接有轉軸，清理臺的中部設置有輸送帶，轉軸插接在輸送帶中，第一電機能夠控制轉軸轉動，使清理臺開始傳動，對羊毛衫進行輸送。

4、優選的，所述支撐板的一側設置有第二電機，第二電機的端部同時設置有轉軸，轉軸插接在清理輥的中部，第二電機能夠通過轉軸帶動清理輥進行轉動，使清理輥對輸送帶上放置的羊毛衫進行清理。

5、優選的，所述伸縮板的兩側頂部設置有伸出孔，伸出孔的從擠壓塊兩側開設的開口伸出，伸出孔能夠對伸縮板進行擠壓，使伸縮板對第一彈簧同步擠壓，使第一彈簧帶動伸縮板頂部設置的多組刷毛收縮至第一伸縮槽中。

6、優選的，所述清理輥的正上方設置有回收組件，當清理輥轉動時，回收組件能夠對伸出孔的弧面進行擠壓，使伸出孔對伸縮板底部連接的第一彈簧擠壓，使伸出孔收縮至第一伸縮槽中。

7、優選的，所述回收組件在濾網的底部開設有第二伸縮槽，第二伸縮槽的兩側設置有第二彈簧，第二彈簧的另一端連接著刮板，第二彈簧能夠帶動刮板伸縮，使刮板對吸氣口底部設置的濾網進行清理，防止羊毛衫邊角料碎屑將濾網的網口堵塞。

8、優選的，所述回收組件的底部兩側開設有撥動槽，刮板的底部兩側通過連接板連接著擠壓板，擠壓板插接在撥動槽中，撥動擠壓板能夠使刮板對刮板擠壓，使刮板在第二伸縮槽中伸縮。

9、優選的，所述擠壓塊的頂端設置有撥動板，撥動板與回收組件底部兩側開設的撥動槽垂直，清理輥通過轉動能夠帶動伸出孔頂部設置的撥動板插接進撥動槽中，使撥動板對撥動槽中的擠壓板進行頂推擠壓。

10、優選的，所述回收組件的底部一側開設有放置槽，放置槽中安裝有收納盒，收納盒設置于濾網的底部一側，收納盒能夠對從吸取槽吸入的羊毛衫邊角料、碎屑進行收集，對羊毛衫邊角料進行回收。

11、優選的，所述回收組件的頂部中部設置有吸氣管，吸氣管與回收組件內部的吸氣口相通，吸氣管的外側端部連接著抽氣泵，抽氣泵能夠通過吸氣管使吸氣口進行吸氣，是碎屑通過吸取槽進入到回收組件中。

12、與現有技術相比，本發明的有益效果是：

13、本發明提出的一種羊毛衫加工用邊角料回收裝置，回收組件在對伸出孔擠壓的同時，伸出孔頂部的撥動板通過轉動插接在回收組件底部兩側的撥動槽中，并通過轉動開始對撥動槽中的擠壓板進行頂推擠壓，使第二伸縮槽中的第二彈簧帶動刮板收縮，使刮板開始對濾網的底部進行清理，將濾網底部附著的邊角料及碎屑進行刮除，當擠壓板對刮板繼續頂推時，刮板到達回收組件一側安裝在收納盒的頂部，并脫離吸氣口的吸氣區，此時刮板上刮除的邊角料及碎屑根據重力自然落下，落入到收納盒中，收納盒開始對邊角料及碎屑進行收集；擠壓板的底部開設有第三伸縮槽，第三伸縮槽中設置有第三彈簧，第三彈簧的底部連接著伸縮塊，當撥動板對擠壓板擠壓，使刮板連接的第二彈簧收縮至極限時，撥動板對伸縮塊的弧面進行擠壓，使伸縮塊收縮至第三伸縮槽中，使撥動板從撥動槽通過，此時第二彈簧通過張力將刮板回彈，對刮板進行復位。

技術特征：

1.一種羊毛衫加工用邊角料回收裝置，其特征在于：包括：

2.根據權利要求1所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述清理臺(1)的一側設置有第一電機(2)，第一電機(2)的端部插接有轉軸，清理臺(1)的中部設置有輸送帶(3)，轉軸插接在輸送帶(3)中，第一電機(2)能夠控制轉軸轉動，使清理臺(1)開始傳動，對羊毛衫進行輸送。

3.根據權利要求2所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述支撐板(4)的一側設置有第二電機(5)，第二電機(5)的端部同時設置有轉軸，轉軸插接在清理輥(6)的中部，第二電機(5)能夠通過轉軸帶動清理輥(6)進行轉動，使清理輥(6)對輸送帶(3)上放置的羊毛衫進行清理。

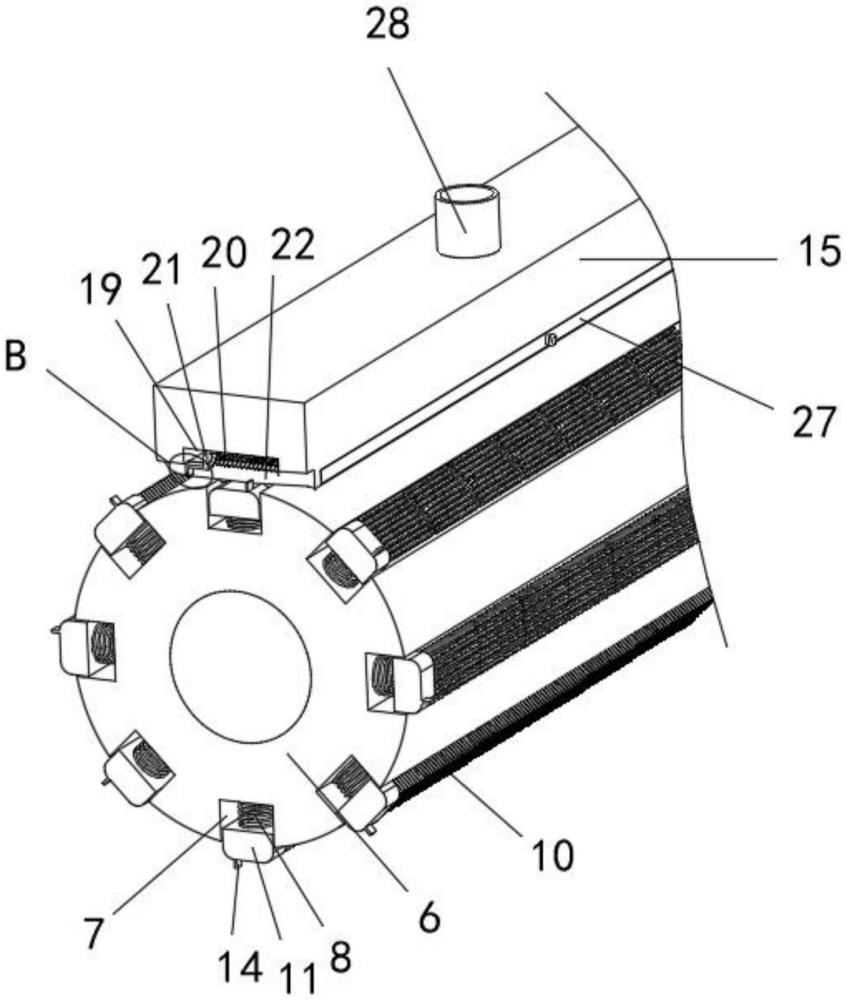

4.根據權利要求3所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述伸縮板(9)的兩側頂部設置有伸出孔(13)，伸出孔(13)的從擠壓塊(11)兩側開設的開口伸出，伸出孔(13)能夠對伸縮板(9)進行擠壓，使伸縮板(9)對第一彈簧(8)同步擠壓，使第一彈簧(8)帶動伸縮板(9)頂部設置的多組刷毛(10)收縮至第一伸縮槽(7)中。

5.根據權利要求4所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述清理輥(6)的正上方設置有回收組件(15)，當清理輥(6)轉動時，回收組件(15)能夠對伸出孔(13)的弧面進行擠壓，使伸出孔(13)對伸縮板(9)底部連接的第一彈簧(8)擠壓，使伸出孔(13)收縮至第一伸縮槽(7)中。

6.根據權利要求5所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述回收組件(15)在濾網(18)的底部開設有第二伸縮槽(19)，第二伸縮槽(19)的兩側設置有第二彈簧(20)，第二彈簧(20)的另一端連接著刮板(21)，第二彈簧(20)能夠帶動刮板(21)伸縮，使刮板(21)對吸氣口(17)底部設置的濾網(18)進行清理，防止羊毛衫邊角料碎屑將濾網(18)的網口堵塞。

7.根據權利要求6所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述回收組件(15)的底部兩側開設有撥動槽(22)，刮板(21)的底部兩側通過連接板連接著擠壓板(23)，擠壓板(23)插接在撥動槽(22)中，撥動擠壓板(23)能夠使刮板(21)對刮板(21)擠壓，使刮板(21)在第二伸縮槽(19)中伸縮。

8.根據權利要求7所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述擠壓塊(11)的頂端設置有撥動板(14)，撥動板(14)與回收組件(15)底部兩側開設的撥動槽(22)垂直，清理輥(6)通過轉動能夠帶動伸出孔(13)頂部設置的撥動板(14)插接進撥動槽(22)中，使撥動板(14)對撥動槽(22)中的擠壓板(23)進行頂推擠壓。

9.根據權利要求8所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述回收組件(15)的底部一側開設有放置槽，放置槽中安裝有收納盒(27)，收納盒(27)設置于濾網(18)的底部一側，收納盒(27)能夠對從吸取槽(16)吸入的羊毛衫邊角料、碎屑進行收集，對羊毛衫邊角料進行回收。

10.根據權利要求9所述的一種羊毛衫加工用邊角料回收裝置，其特征在于：所述回收組件(15)的頂部中部設置有吸氣管(28)，吸氣管(28)與回收組件(15)內部的吸氣口(17)相通，吸氣管(28)的外側端部連接著抽氣泵，抽氣泵能夠通過吸氣管(28)使吸氣口(17)進行吸氣，是碎屑通過吸取槽(16)進入到回收組件(15)中。

技術總結
本發明涉及羊毛衫加工用邊角料回收裝置技術領域，具體為一種羊毛衫加工用邊角料回收裝置，包括：清理輥，清理輥的四周開設有第一伸縮槽，第一伸縮槽中設置有第一彈簧，第一彈簧的頂端連接著伸縮板，伸縮板上設置有多組刷毛，清理輥在第一伸縮槽的頂端設置有擋板，擋板上開設有多組伸出孔；有益效果為：本發明提出的一種羊毛衫加工用邊角料回收裝置，回收組件在對伸出孔擠壓的同時，伸出孔頂部的撥動板通過轉動插接在回收組件底部兩側的撥動槽中，并通過轉動開始對撥動槽中的擠壓板進行頂推擠壓，使第二伸縮槽中的第二彈簧帶動刮板收縮，使刮板開始對濾網的底部進行清理，將濾網底部附著的邊角料及碎屑進行刮除。

技術研發人員：沈文豪,趙建英
受保護的技術使用者：嘉興金色年華針織科技股份有限公司
技術研發日：
技術公布日：2025/4/28
