本技術屬于魚缸，具體涉及一種小型集成式溢流背濾便捷換水魚缸。

背景技術：

1、目前，小型玻璃魚缸為了減少換水的麻煩，會采用增加過濾的方式來維持水質，達到降低換水頻率目的，但降低換水頻率并不是永遠不換水，而小型魚缸依然存在換水不便的問題。

2、現有的過濾方式主要為外掛過濾器，集成背濾器或底濾桶，但設備在魚缸中堆疊并不美觀，而且在換水時，仍存在需要額外設備輔助。如目前通常換水方式存在以下兩種：一是用一個新容器將水舀走，該方案幾乎不能將底部的臟污舀走；再者是用管子將水從魚缸中吸走，很容易將手和周圍的環境弄濕弄臟。另外，現有小型魚缸還是使用加熱設備內置于魚缸的方式，會使得魚缸突兀不美觀。

技術實現思路

1、本實用新型的目的是提供一種小型集成式溢流背濾便捷換水魚缸，用以解決現有技術中存在的上述問題。

2、為了實現上述目的，本實用新型采用以下技術方案：

3、一種小型集成式溢流背濾便捷換水魚缸，包括缸體、燈蓋、背濾箱和背濾箱蓋板，燈蓋安裝于缸體的上端，背濾箱上端開口且可拆卸連接于缸體的背面，背濾箱蓋板蓋合于背濾箱的上端；所述缸體的背面設置有在未安裝背濾箱時均處于封閉狀態下的常閉出水通道和常閉進水通道，背濾箱上設置有在未安裝于缸體背面時均處于封閉狀態下的常閉進水口和常閉出水口，當背濾箱安裝于缸體的背面時，常閉出水通道與常閉進水口相連通，常閉出水口與常閉進水通道相連通；所述背濾箱內設置有將從常閉進水口進入背濾箱內的水通過常閉出水口輸入常閉進水通道內的水泵；所述背濾箱內還設置有對水進行加熱的加熱模塊。

4、作為本實用新型中一種優選的技術方案，所述常閉出水通道的出口、常閉進水通道的進口均朝上設置，常閉進水口和常閉出水口均朝下設置，常閉出水通道的出口、常閉進水通道的進口、常閉進水口和常閉出水口均設置有常閉彈簧閥；當常閉出水通道出口的常閉彈簧閥與常閉進水口的常閉彈簧閥相互對接時，兩個常閉彈簧閥均打開且相互連通；當常閉進水通道進口的常閉彈簧閥與常閉出水口的常閉彈簧閥相互對接時，兩個常閉彈簧閥均打開且相互連通。

5、作為本實用新型中一種優選的技術方案，所述常閉彈簧閥包括閥體、閥桿、閥塞和彈簧，閥體的一端固定有閥桿限位架，閥桿的一端滑動穿過閥桿限位架，閥體的另一端開設有過水孔，閥桿的另一端通過過水孔穿出至閥體外，閥桿內設置有與過水孔相連通的錐形孔段，錐形孔段的內徑從其連通過水孔的一端向另一端逐漸變大；所述閥塞固定于閥桿上，彈簧安裝于閥塞遠離過水孔的一端，彈簧的兩端分別與閥塞和閥桿限位架相抵接，以使得閥塞封堵住錐形孔段；安裝于常閉出水通道出口的常閉彈簧閥為第一常閉彈簧閥，安裝于常閉進水通道進口的常閉彈簧閥為第二常閉彈簧閥，第一常閉彈簧閥的過水孔與第二常閉彈簧閥的過水孔均位于各自上端；安裝于常閉進水口的常閉彈簧閥為第三常閉彈簧閥，安裝于常閉出水口的常閉彈簧閥為第四常閉彈簧閥，第三常閉彈簧閥的過水孔與第四常閉彈簧閥的過水孔均位于各自下端。

6、作為本實用新型中一種優選的技術方案，所述水泵通過水管與常閉出水口相連通。

7、作為本實用新型中一種優選的技術方案，所述背濾箱內安裝有膠槽，膠槽內安裝有pogopin母座，pogopin母座的表面設置有填滿膠槽的灌封膠；所述水泵與加熱模塊均電連接pogopin母座，燈蓋的背面安裝有pogopin公座，pogopin公座與pogopin母座電連接。

8、作為本實用新型中一種優選的技術方案，所述背濾箱內容納水的空間為缸體內容納水的空間的一半。

9、有益效果：本實用新型通過對背濾箱進行改進，把水泵和加熱模塊集成到背濾箱內部，并與缸體設計成一個整體，一體型更強，不僅實現背濾箱與缸體之間水體交換和加溫的功效，也能避免缸體內設備堆疊的不美觀。實際中，可以將背濾箱從缸體背面拆卸下來，打開背濾箱蓋板后即可將背濾箱內的水倒出，進行換水的操作，不會破壞缸體內造景，而且換水方便，倒完背濾箱內的污水，再接滿一箱水即完成1/3的換水，符合用戶的換水習慣。

技術特征：

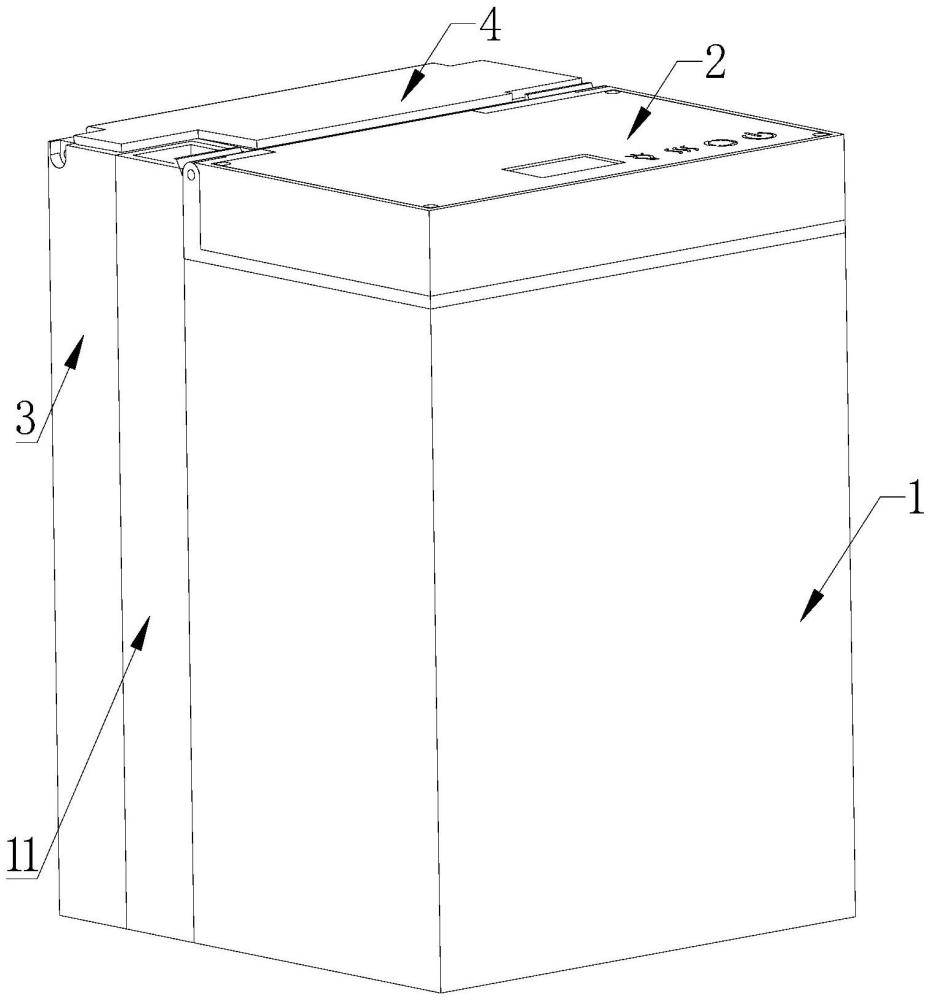

1.一種小型集成式溢流背濾便捷換水魚缸，其特征在于，包括缸體(1)、燈蓋(2)、背濾箱(3)和背濾箱蓋板(4)，燈蓋(2)安裝于缸體(1)的上端，背濾箱(3)上端開口且可拆卸連接于缸體(1)的背面，背濾箱蓋板(4)蓋合于背濾箱(3)的上端；所述缸體(1)的背面設置有在未安裝背濾箱(3)時均處于封閉狀態下的常閉出水通道(11)和常閉進水通道(12)，背濾箱(3)上設置有在未安裝于缸體(1)背面時均處于封閉狀態下的常閉進水口(31)和常閉出水口(32)，當背濾箱(3)安裝于缸體(1)的背面時，常閉出水通道(11)與常閉進水口(31)相連通，常閉出水口(32)與常閉進水通道(12)相連通；所述背濾箱(3)內設置有將從常閉進水口(31)進入背濾箱(3)內的水通過常閉出水口(32)輸入常閉進水通道(12)內的水泵(33)；所述背濾箱(3)內還設置有對水進行加熱的加熱模塊(35)。

2.根據權利要求1所述的一種小型集成式溢流背濾便捷換水魚缸，其特征在于，所述常閉出水通道(11)的出口、常閉進水通道(12)的進口均朝上設置，常閉進水口(31)和常閉出水口(32)均朝下設置，常閉出水通道(11)的出口、常閉進水通道(12)的進口、常閉進水口(31)和常閉出水口(32)均設置有常閉彈簧閥(5)；當常閉出水通道(11)出口的常閉彈簧閥(5)與常閉進水口(31)的常閉彈簧閥(5)相互對接時，兩個常閉彈簧閥(5)均打開且相互連通；當常閉進水通道(12)進口的常閉彈簧閥(5)與常閉出水口(32)的常閉彈簧閥(5)相互對接時，兩個常閉彈簧閥(5)均打開且相互連通。

3.根據權利要求2所述的一種小型集成式溢流背濾便捷換水魚缸，其特征在于，所述常閉彈簧閥(5)包括閥體(51)、閥桿(52)、閥塞(53)和彈簧(54)，閥體(51)的一端固定有閥桿限位架，閥桿(52)的一端滑動穿過閥桿限位架，閥體(51)的另一端開設有過水孔，閥桿(52)的另一端通過過水孔穿出至閥體(51)外，閥桿(52)內設置有與過水孔相連通的錐形孔段，錐形孔段的內徑從其連通過水孔的一端向另一端逐漸變大；所述閥塞(53)固定于閥桿(52)上，彈簧(54)安裝于閥塞(53)遠離過水孔的一端，彈簧(54)的兩端分別與閥塞(53)和閥桿限位架相抵接，以使得閥塞(53)封堵住錐形孔段；安裝于常閉出水通道(11)出口的常閉彈簧閥(5)為第一常閉彈簧閥，安裝于常閉進水通道(12)進口的常閉彈簧閥(5)為第二常閉彈簧閥，第一常閉彈簧閥的過水孔與第二常閉彈簧閥的過水孔均位于各自上端；安裝于常閉進水口(31)的常閉彈簧閥(5)為第三常閉彈簧閥，安裝于常閉出水口(32)的常閉彈簧閥(5)為第四常閉彈簧閥，第三常閉彈簧閥的過水孔與第四常閉彈簧閥的過水孔均位于各自下端。

4.根據權利要求1所述的一種小型集成式溢流背濾便捷換水魚缸，其特征在于，所述水泵(33)通過水管(34)與常閉出水口(32)相連通。

5.根據權利要求1所述的一種小型集成式溢流背濾便捷換水魚缸，其特征在于，所述背濾箱(3)內安裝有膠槽(36)，膠槽(36)內安裝有pogopin母座(37)，pogopin母座(37)的表面設置有填滿膠槽(36)的灌封膠；所述水泵(33)與加熱模塊(35)均電連接pogopin母座(37)，燈蓋(2)的背面安裝有pogopin公座(21)，pogopin公座(21)與pogopin母座(37)電連接。

6.根據權利要求1所述的一種小型集成式溢流背濾便捷換水魚缸，其特征在于，所述背濾箱(3)內容納水的空間為缸體(1)內容納水的空間的一半。

技術總結
本技術屬于魚缸技術領域，公開了一種小型集成式溢流背濾便捷換水魚缸，燈蓋安裝于缸體的上端，背濾箱上端開口且可拆卸連接于缸體的背面，背濾箱蓋板蓋合于背濾箱的上端；缸體的背面設置有常閉出水通道和常閉進水通道，背濾箱上設置有常閉進水口和常閉出水口；背濾箱內設置有將從常閉進水口進入背濾箱內的水通過常閉出水口輸入常閉進水通道內的水泵；背濾箱內還設置有對水進行加熱的加熱模塊。本技術把水泵和加熱模塊集成到背濾箱內部，實現背濾箱與缸體之間水體交換和加溫的功效，也能避免缸體內設備堆疊的不美觀。可以將背濾箱從缸體背面拆卸下來，將背濾箱內的水倒出，進行換水的操作，不會破壞缸體內造景，而且換水方便。

技術研發人員：蘇志華,喬夕,邱雨瑋
受保護的技術使用者：東莞市遇來電子科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
