本發明涉及防蟲害噴霧，具體為一種林業育苗防蟲害噴霧裝置。

背景技術：

1、在進行樹木種植時，需要先將林業幼苗放置在林業育苗裝置上培育，提高林業幼苗的存活率，可以更好地進行澆水以及蟲害防治，方便工作人員看管。

2、專利公告號為cn221011075u的專利涉及一種可防蟲害的林業育苗裝置，包括育苗箱、水泵和底盒，所述育苗箱的右側面固定有水泵，且水泵的輸出端固定有輸送管，所述輸送管的頂端固定有空心盒，且空心盒的底端固定有噴頭，所述空心盒下表面固定有支撐桿，所述底盒的外側面固定有擋板，所述育苗箱的左下端安裝有電機，所述齒盤的右側嚙合連接有第二齒環，所述第二齒環的下方設置有過濾板，所述過濾板的上方設置有清理板，且清理板的下表面固定有轉桿，所述轉桿的底端安裝有皮帶輪，該可防蟲害的林業育苗裝置，通過旋轉各個底盒，使得水均勻地分布在底盒內，通過清理板的旋轉清理過濾板，避免過濾板被堵塞，方便取下土壤以及林業幼苗。

3、上述專利中，通過旋轉各個底盒，使得水均勻地分布在底盒內，通過清理板的旋轉清理過濾板，避免過濾板被堵塞，方便取下土壤以及林業幼苗，但水箱內的防蟲藥劑長時間靜置可能會發生沉淀，導致噴灑效果不佳，影響防蟲效果。

技術實現思路

1、針對現有技術的不足，本發明提供了一種林業育苗防蟲害噴霧裝置，解決了上述背景技術中提出的問題。

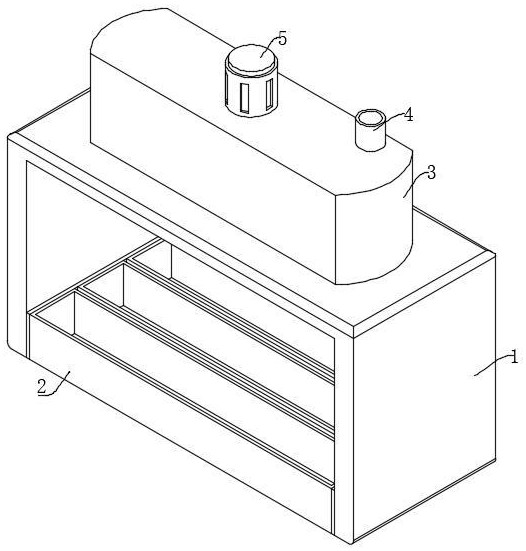

2、為實現以上目的，本發明通過以下技術方案予以實現：一種林業育苗防蟲害噴霧裝置，包括：固定架，所述固定架內壁固定安裝有育苗框，所述固定架頂部固定安裝有水箱，所述水箱頂部固定安裝有進水口；除蟲裝置，所述除蟲裝置設置在水箱表面，所述除蟲裝置包括電機、螺旋桿、移動板、固定桿、導向槽、短桿、滑動板、滑動塊、進水管和噴水口，通過進水管抽出除蟲劑對育苗框內的幼苗進行殺蟲，同時通過電機正轉帶動螺旋桿轉動，所述電機固定安裝在水箱頂部，所述螺旋桿固定安裝在電機輸出端，所述移動板螺紋安裝在螺旋桿表面，所述固定桿固定安裝在水箱內部，所述固定桿貫穿移動板表面，所述導向槽固定安裝在水箱內壁，所述滑動塊滑動安裝在移動板表面，所述滑動板滑動安裝在滑動塊表面，所述短桿固定安裝在滑動板表面，所述短桿滑動在導向槽內壁，所述進水管固定安裝在水箱內壁底部，所述噴水口固定安裝在水箱底部，滑動板向下移動會帶動短桿沿著導向槽滑動，滑動板沿著導向槽滑動會帶動滑動板沿著導向槽移動，通過滑動板沿著導向槽移動使防蟲藥劑在水箱內部晃動。

3、根據上述技術方案，所述滑動塊與移動板之間設置有一號彈簧，通過一號彈簧帶動滑動塊復位，所述滑動板與滑動塊之間設置有二號彈簧，通過二號彈簧帶動滑動板復位。

4、根據上述技術方案，所述進水管上設置有用于防止雜質堵塞的防堵塞裝置和用于提高噴灑范圍的噴灑裝置，所述防堵塞裝置包括滑桿、連接板、過濾板和擋板，通過移動板向下移動推動滑桿向下移動，滑桿向下移動會帶動連接板向下移動，連接板向下移動會推動過濾板向下移動，所述滑桿滑動貫穿進水管表面，所述連接板固定安裝在滑桿表面，所述過濾板滑動安裝在進水管表面，所述擋板固定安裝在過濾板表面。

5、根據上述技術方案，所述滑桿底部固定安裝有連接桿，所述噴水口內壁固定安裝有密封環，所述連接桿底部固定安裝有密封板，滑桿向下移動會帶動連接桿向下移動，連接桿向下移動會帶動密封板向下移動，密封板向下移動會脫離與密封環的接觸。

6、根據上述技術方案，所述滑桿與進水管之間設置有三號彈簧，通過三號彈簧帶動滑桿復位，所述過濾板與進水管之間設置有四號彈簧，通過四號彈簧帶動過濾板復位。

7、根據上述技術方案，所述噴灑裝置包括螺旋轉桿、噴頭和螺旋環，通過密封板向下移動會帶動螺旋轉桿向下移動，螺旋轉桿向下移動會帶動螺旋環轉動，螺旋環轉動會帶動噴頭轉動，所述螺旋轉桿固定安裝在密封板底部，所述噴頭轉動安裝在噴水口底部，所述螺旋環固定安裝在噴頭表面，所述螺旋環與螺旋轉桿螺旋連接。

8、根據上述技術方案，所述螺旋環表面開設有滑槽，所述滑槽內壁滑動安裝有滑塊，所述滑塊表面固定安裝有固定板，所述固定板底部固定安裝有連接架，所述連接架底部固定安裝有疏通桿，螺旋轉桿向下移動會推動滑塊向下移動，滑塊向下移動會帶動固定板向下移動，固定板向下移動會帶動連接架向下移動，連接架向下移動會帶動疏通桿向下移動。

9、根據上述技術方案，所述噴頭與噴水口之間設置有一號扭簧，通過一號扭簧帶動噴頭復位，所述滑槽與滑塊之間設置有五號彈簧，通過五號彈簧帶動滑塊復位。

10、本發明提供了一種林業育苗防蟲害噴霧裝置。具備以下有益效果：

11、（1）該發明，通過進水管抽出除蟲劑對育苗框內的幼苗進行殺蟲，同時通過電機正轉帶動螺旋桿轉動，通過螺旋桿轉動產生旋轉對水箱內部的防蟲藥劑進行攪拌，提高防蟲藥劑的混合效果，同時通過滑動板沿著導向槽移動使防蟲藥劑在水箱內部晃動，通過防蟲藥劑晃動可以提高防蟲藥劑的混合效果，防止防蟲藥劑長時間靜置可能會發生沉淀，導致噴灑效果不佳，影響防蟲效果。

12、（2）該發明，通過移動板向下移動推動滑桿向下移動，滑桿向下移動會帶動連接板向下移動，連接板向下移動會推動過濾板向下移動，通過過濾板向下移動將堵塞防止雜質堵塞在進水管的進水孔，影響抽水效果，同時連接桿向下移動會帶動密封板向下移動，密封板向下移動會脫離與密封環的接觸，使水箱內部的除蟲藥劑通過進水管進入，再由噴水口流出，通過噴水口流出對幼苗進行除蟲，提高幼苗的生長效率。

13、（3）該發明，通過密封板向下移動會帶動螺旋轉桿向下移動，螺旋轉桿向下移動會帶動螺旋環轉動，螺旋環轉動會帶動噴頭轉動，通過噴頭旋轉使噴灑出的防蟲藥劑噴灑的更加均勻，提高噴灑效果，同時螺旋轉桿向下移動會推動滑塊向下移動，滑塊向下移動會帶動固定板向下移動，固定板向下移動會帶動連接架向下移動，連接架向下移動會帶動疏通桿向下移動，通過疏通桿向下移動對噴頭的孔進行疏通，防止雜質堵塞在噴頭的孔內，影響噴頭的噴灑效果。

技術特征：

1.一種林業育苗防蟲害噴霧裝置，其特征在于，包括：

2.根據權利要求1所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述滑動塊（12）與移動板（7）之間設置有一號彈簧，所述滑動板（11）與滑動塊（12）之間設置有二號彈簧。

3.根據權利要求2所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述防堵塞裝置包括滑桿（151）、連接板（152）、過濾板（153）和擋板（154），所述滑桿（151）滑動貫穿進水管（13）表面，所述連接板（152）固定安裝在滑桿（151）表面，所述過濾板（153）滑動安裝在進水管（13）表面，所述擋板（154）固定安裝在過濾板（153）表面。

4.根據權利要求3所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述滑桿（151）底部固定安裝有連接桿（155），所述噴水口（14）內壁固定安裝有密封環（156），所述連接桿（155）底部固定安裝有密封板（157）。

5.根據權利要求4所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述滑桿（151）與進水管（13）之間設置有三號彈簧，所述過濾板（153）與進水管（13）之間設置有四號彈簧。

6.根據權利要求5所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述噴灑裝置包括螺旋轉桿（161）、噴頭（162）和螺旋環（163），所述螺旋轉桿（161）固定安裝在密封板（157）底部，所述噴頭（162）轉動安裝在噴水口（14）底部，所述螺旋環（163）固定安裝在噴頭（162）表面，所述螺旋環（163）與螺旋轉桿（161）螺旋連接。

7.根據權利要求6所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述螺旋環（163）表面開設有滑槽，所述滑槽內壁滑動安裝有滑塊（164），所述滑塊（164）表面固定安裝有固定板（165），所述固定板（165）底部固定安裝有連接架（166），所述連接架（166）底部固定安裝有疏通桿（167）。

8.根據權利要求7所述的一種林業育苗防蟲害噴霧裝置，其特征在于：所述噴頭（162）與噴水口（14）之間設置有一號扭簧，所述滑槽與滑塊（164）之間設置有五號彈簧。

技術總結
本發明公開了一種林業育苗防蟲害噴霧裝置，涉及防蟲害噴霧技術領域，包括：固定架，所述固定架內壁固定安裝有育苗框，所述固定架頂部固定安裝有水箱，所述水箱頂部固定安裝有進水口；除蟲裝置，所述除蟲裝置設置在水箱表面，所述除蟲裝置包括電機、螺旋桿、移動板、固定桿、導向槽、短桿、滑動板、滑動塊、進水管和噴水口，通過進水管抽出除蟲劑對育苗框內的幼苗進行殺蟲，同時通過電機正轉帶動螺旋桿轉動，通過螺旋桿轉動產生旋轉對水箱內部的防蟲藥劑進行攪拌，提高防蟲藥劑的混合效果，通過防蟲藥劑晃動可以提高防蟲藥劑的混合效果，防止防蟲藥劑長時間靜置可能會發生沉淀，導致噴灑效果不佳，影響防蟲效果。

技術研發人員：鄒莉,馬靜,邱勇,單堯,李良
受保護的技術使用者：鹽城拓煥網絡科技有限公司
技術研發日：
技術公布日：2025/4/28
