本技術涉及人工魚礁，尤其涉及一種新型穩定x型鏤空式人工魚礁。

背景技術：

1、人工魚礁是一種人工建造的水下結構，用于吸引和培養魚類等水生生物。它們通常用于恢復或增強海洋生物多樣性、增加魚類資源、改善漁業生產力，以及提供潛水和觀賞景點。傳統的人工魚礁設計多種多樣，包括使用廢棄船舶、混凝土塊、金屬結構等。

2、然而，這些傳統的人工魚礁設計存在一些問題。現有人工魚礁如中國發明專利《一種抗傾覆人工魚礁》，專利202310184325.9，該專利涉及人工魚礁領域，包括穩定塊和棱柱狀的導流件，導流件為兩端敞開的框架結構，內部形成沿軸向的導流通道，導流件的周向側面依次設有多組間隔布置的引流口，導流件側面底部連接有多個穩定塊；導流通道內設置沿軸向分布的螺旋導流葉片，以使流體形成螺旋流輸出至導流件外，針對目前人工魚礁受海底流場影響易發生傾倒的問題，為框架結構的導流體周向安裝多個穩定塊，利用穩定塊擴大人工魚礁底面范圍、重量較大的結構分布在外圍以提高穩定性，從導流件周向設置多組引流口，平衡各個方向的流場作用，減少人工魚礁在海底流場的偏移受力，提高人工魚礁的抗傾覆能力。然而由于該魚礁結構復雜，構建過程有一定難度、成本較高，不適用于批量布置。例如，簡單的形狀和結構可能導致魚礁在海底不穩定，容易被海流沖走或傾斜，從而影響其有效性。此外，這些設計可能不具備足夠的生境多樣性，限制了對不同魚類和其他水生生物的吸引力。

技術實現思路

1、本實用新型提供一種新型穩定x型鏤空式人工魚礁，以克服現有的人工魚礁穩定性和生物多樣性不足的技術問題。

2、為了實現上述目的，本實用新型的技術方案是：

3、一種新型穩定x型鏤空式人工魚礁，包括：立方體框架和魚礁支撐基座；

4、所述立方體框架固定在所述魚礁支撐基座上，所述立方體框架內軸向設有多層x型結構；所述多層x型結構與所述立方體框架的框邊相連，通過連接柱將所述多層x型結構相連；

5、所述魚礁支撐基座上設有若干個間隔設置的樁體；所述魚礁支撐基座底部設有若干個間隔設置的底爪。

6、進一步的，所述立方體框架邊框和所述x型結構表面上設置有交錯布置的凹凸點。

7、進一步的，還包括圓環鎖扣，所述圓環鎖扣設在所述立方體框架上表面的中心處。

8、進一步的，所述魚礁支撐基座的材質為水泥。

9、進一步的，所述立方體框架和所述x型結構骨架的材質為耐腐蝕的金屬。

10、進一步的，所述底爪為倒三角形結構。

11、進一步的，所述樁體的位置隨機設置。

12、進一步的，在所述立方體框架和所述x型結構骨架外澆灌水泥。

13、有益效果：本實用新型提供了一種新型穩定x型鏤空式人工魚礁，采用x型鏤空設計，提高了魚礁在水下的穩定性，使其能夠抵抗海流等外部力量的影響，減少了魚礁移動或傾斜的可能性；支撐基座由厚重水泥板作為支撐，且上端附帶密集水泥樁為海參等海洋生物提供生長環境，底部的底爪便于人工魚礁更好穩定于海底，能夠增加海參等海洋生物的活動的空間，豐富礁區的生物量，避免了滅絕式作業方式。

技術特征：

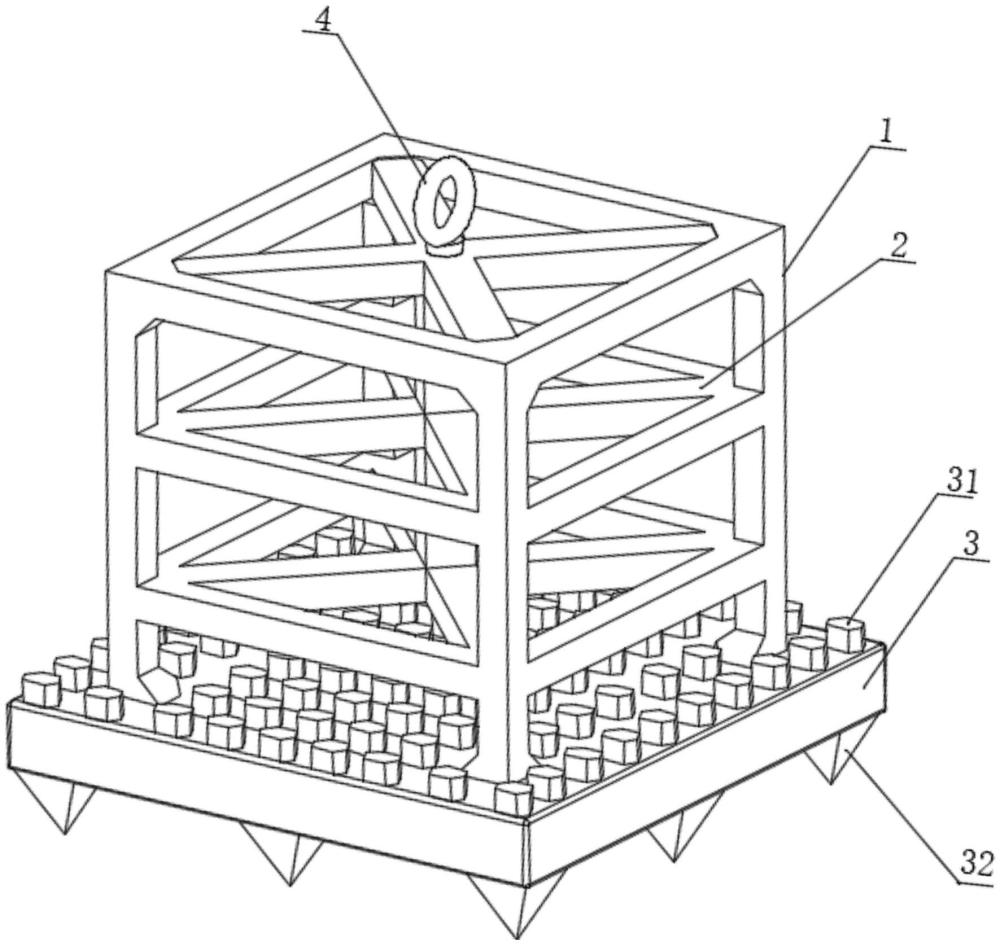

1.一種新型穩定x型鏤空式人工魚礁，其特征在于，包括：立方體框架(1)和魚礁支撐基座(3)；

2.根據權利要求1所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，所述立方體框架(1)邊框和所述x型結構(2)表面上設置有交錯布置的凹凸點。

3.根據權利要求1所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，還包括圓環鎖扣(4)，所述圓環鎖扣(4)設在所述立方體框架(1)上表面的中心處。

4.根據權利要求1所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，所述魚礁支撐基座(3)的材質為水泥。

5.根據權利要求1所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，所述立方體框架(1)和所述x型結構(2)骨架的材質為耐腐蝕的金屬。

6.根據權利要求1所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，所述底爪(32)為倒三角形結構。

7.根據權利要求1所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，所述樁體(31)的位置隨機設置。

8.根據權利要求5所述的一種新型穩定x型鏤空式人工魚礁，其特征在于，在所述立方體框架(1)和所述x型結構(2)骨架外澆灌水泥。

技術總結
本技術公開了一種新型穩定X型鏤空式人工魚礁，包括：立方體框架和魚礁支撐基座；立方體框架固定在魚礁支撐基座上；立方體框架內軸向設有多層X型結構；X型結構與立方體框架的框邊相連，通過連接柱將多層X型結構相連；魚礁支撐基座上設有若干個間隔設置的樁體；魚礁支撐基座底部設有若干個間隔設置的底爪。本技術提高了魚礁在水下的穩定性，使其能夠抵抗海流等外部力量的影響，減少了魚礁移動或傾斜的可能性；支撐基座由厚重水泥板作為支撐，且上端附帶密集水泥樁為海參等海洋生物提供生長環境，底部的底爪便于人工魚礁更好穩定于海底，能夠增加海參等海洋生物的活動的空間，豐富礁區的生物量，避免了滅絕式作業方式。

技術研發人員：劉廣輝,李美萱,馬宇康,宋廣源,智凱亭,楊軍,于良巨
受保護的技術使用者：大連海洋大學
技術研發日：20240730
技術公布日：2025/4/28
