本技術屬于天麻種植，具體涉及一種天麻林下生態循環種植用定量噴灌裝置。

背景技術：

1、林下生態循環種植是一種農業生產模式，利用森林或林地的生態環境，在林下種植各種農作物、藥材、食用菌等，該模式可以利用林地的自然環境和資源，增加農作物的產量和品質，可以減少化肥、農藥等的投入，同時，可以改善林地的生態環境，增加土壤肥力，從而促進林木生長，實現生態循環和資源利用的最大化。

2、天麻生于腐殖質較多而濕潤的林下，天麻種植以后需盡量保持土壤濕潤，土壤的含水量在50％～60％之間為宜，如果含水量過高的話，則會引起天麻莖塊腐爛。目前，林下天種植麻的過程中，通常是依靠人工進行澆灌，然而，人工澆灌的方式不僅費時費力、工作效率較低，而且存在定量不準確、噴灌不均勻的問題，難以保證其在噴灌的過程的水量，容易造成土壤積水或濕度不夠的問題，影響了天麻的生長和產量；現有的噴灌裝置在使用過程中，噴頭的高度和角度通常是固定的，不便于根據天麻植株的實際高度進行調整，容易造成水分浪費和噴灌不均勻的情況，噴灌效果不佳。

技術實現思路

1、為了克服背景技術中人工澆灌的方式不僅費時費力、工作效率較低，而且存在定量不準確、噴灌不均勻的問題，難以保證其在噴灌的過程的水量，容易造成土壤積水或濕度不夠的問題，影響了天麻的生長和產量，而現有的噴灌裝置在使用過程中，噴頭的高度和角度通常是固定的，不便于根據天麻植株的實際高度進行調整，容易造成水分浪費和噴灌不均勻的情況，噴灌效果不佳的問題，本實用新型提供一種天麻林下生態循環種植用定量噴灌裝置；設置土壤水分傳感器用于監測天麻種植地的土壤濕度，同時，在供水管上設置電磁流量計，并配合控制器使用，通過水泵將水輸送至噴灌機構進行噴灌，能夠準確控制噴灌的水量，確保土壤的含水量在適宜范圍內，有利于天麻的生長，減少了水資源的浪費，噴灌機構可根據天麻植株的實際高度進行高度調整，同時能夠進行旋轉噴灌，更好地滿足天麻植株的水分需求，有助于提高天麻的產量和質量，實現了自動噴灌功能，節省了人力和時間，提高了工作效率。

2、為實現上述目的，本實用新型是通過如下技術方案實現的：一種天麻林下生態循環種植用定量噴灌裝置主要包括支撐架、蓄水箱、水泵、土壤水分傳感器、供水管、支管、電磁流量計、噴灌機構、控制器、分流管，所述的蓄水箱、水泵均安裝在支撐架上，水泵位于蓄水箱側方，蓄水箱的出水口通過管道與水泵的入口連接，水泵的出口連接有供水管，供水管上安裝有電磁流量計，供水管另一端連接有支管，支管上沿軸向安裝有多組分流管，分流管上沿軸向等距安裝有多組可調節高度的噴灌機構；土壤水分傳感器插設在土壤中，位于支撐架側方，控制器通過固定件安裝在支撐架上，控制器與電磁流量計、水泵、土壤水分傳感器電性連接。

3、所述的噴灌機構包括外管、內管、噴管、微型葉輪、連接軸、噴頭、噴嘴、連接套、三通管、轉子，所述的外管底端通過三通管連接在分流管上，內管滑動安裝在外管內部，內管底端通過密封圈與外管內壁連接，外管頂端螺紋連接有連接套，連接套套設在內管上并通過密封件與內管外壁密封連接，內管頂端設有噴管，噴管頂端連接有可轉動的中空結構的轉子，連接軸通過固定件安裝在轉子底端，微型葉輪安裝在連接軸底端，位于噴管內部，轉子頂端螺紋連接有噴頭，噴頭沿圓周方向上均勻設置有與其內部連通的噴嘴。

4、所述的三通管底端設置有固定盤，固定盤底端設置有便于插設于地面的固定樁。

5、所述的蓄水箱外壁上安裝有與其內部連通的水位計。

6、本實用新型的有益效果：

7、本實用新型設置土壤水分傳感器用于監測天麻種植地的土壤濕度，同時，在供水管上設置電磁流量計，并配合控制器使用，通過水泵將水輸送至噴灌機構進行噴灌，能夠準確控制噴灌的水量，確保土壤的含水量在適宜范圍內，有利于天麻的生長，減少了水資源的浪費，噴灌機構可根據天麻植株的實際高度進行高度調整，同時能夠進行旋轉噴灌，更好地滿足天麻植株的水分需求，有助于提高天麻的產量和質量，實現了自動噴灌功能，節省了人力和時間，提高了工作效率。

技術特征：

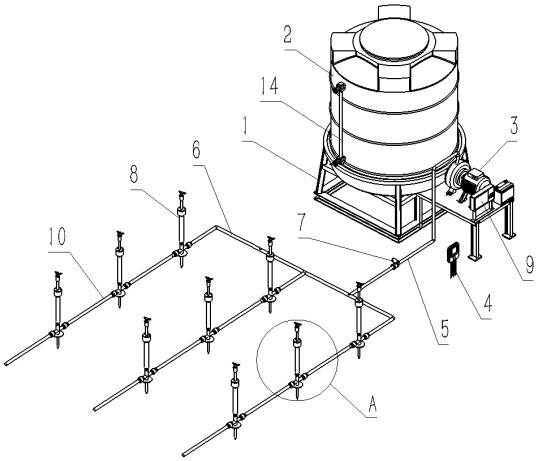

1.一種天麻林下生態循環種植用定量噴灌裝置，其特征在于：所述的一種天麻林下生態循環種植用定量噴灌裝置包括支撐架（1）、蓄水箱（2）、水泵（3）、土壤水分傳感器（4）、供水管（5）、支管（6）、電磁流量計（7）、噴灌機構（8）、控制器（9）、分流管（10），所述的蓄水箱（2）、水泵（3）均安裝在支撐架（1）上，水泵（3）位于蓄水箱（2）側方，蓄水箱（2）的出水口通過管道與水泵（3）的入口連接，水泵（3）的出口連接有供水管（5），供水管（5）上安裝有電磁流量計（7），供水管（5）另一端連接有支管（6），支管（6）上沿軸向安裝有多組分流管（10），分流管（10）上沿軸向等距安裝有多組可調節高度的噴灌機構（8）；土壤水分傳感器（4）插設在土壤中，位于支撐架（1）側方，控制器（9）通過固定件安裝在支撐架（1）上，控制器（9）與電磁流量計（7）、水泵（3）、土壤水分傳感器（4）電性連接。

2.如權利要求1所述的一種天麻林下生態循環種植用定量噴灌裝置，其特征在于：所述的噴灌機構（8）包括外管（801）、內管（802）、噴管（803）、微型葉輪（804）、連接軸（805）、噴頭（806）、噴嘴（807）、連接套（808）、三通管（809）、轉子（810），所述的外管（801）底端通過三通管（809）連接在分流管（10）上，內管（802）滑動安裝在外管（801）內部，內管（802）底端通過密封圈與外管（801）內壁連接，外管（801）頂端螺紋連接有連接套（808），連接套（808）套設在內管（802）上并通過密封件與內管（802）外壁密封連接，內管（802）頂端設有噴管（803），噴管（803）頂端連接有可轉動的中空結構的轉子（810），連接軸（805）通過固定件安裝在轉子（810）底端，微型葉輪（804）安裝在連接軸（805）底端，位于噴管（803）內部，轉子（810）頂端螺紋連接有噴頭（806），噴頭（806）沿圓周方向上均勻設置有與其內部連通的噴嘴（807）。

3.如權利要求2所述的一種天麻林下生態循環種植用定量噴灌裝置，其特征在于：所述的三通管（809）底端設置有固定盤（811），固定盤（811）底端設置便于插設于地面的固定樁（812）。

4.如權利要求1所述的一種天麻林下生態循環種植用定量噴灌裝置，其特征在于：所述的蓄水箱（2）外壁上安裝有與其內部連通的水位計（14）。

技術總結
本技術涉及一種天麻林下生態循環種植用定量噴灌裝置，屬于天麻種植技術領域。本技術設置土壤水分傳感器用于監測天麻種植地的土壤濕度，同時，在供水管上設置電磁流量計，并配合控制器使用，通過水泵將水輸送至噴灌機構進行噴灌，能夠準確控制噴灌的水量，確保土壤的含水量在適宜范圍內，有利于天麻的生長，減少了水資源的浪費，噴灌機構可根據天麻植株的實際高度進行高度調整，同時能夠進行旋轉噴灌，更好地滿足天麻植株的水分需求，有助于提高天麻的產量和質量，實現了自動噴灌功能，節省了人力和時間，提高了工作效率。

技術研發人員：朱新焰,王元忠,左智天,田靜
受保護的技術使用者：云南省農業科學院藥用植物研究所
技術研發日：20240730
技術公布日：2025/4/28
