本技術屬于養雞設備領域，特別涉及一種肉雞籠養方式用自動出雞設備。

背景技術：

1、目前，在家禽養殖領域，籠養設備由于具有雞舍利用率高,生產效益優，能夠大大降低養殖戶的勞動強度和便于管理等眾多優點而被廣泛采用，而在籠養設備養殖的過程中，有一個困擾已久的問題，那就是肉雞出雞的時候需要派專人將雞只從籠具內抓進框內，勞動強度非常大，而隨著人工費用的越來越高，出雞的成本也越來越高，比較重要的一部分工作是怎么快速智能出雞，目前市場上傳統使用的是利用人工抓雞。人工抓雞，不僅勞動強度大，效率低，也很容易對雞只造成斷翅斷爪等傷害，而且成本高。

2、因此，鑒于上述方案于實際制作及實施使用上的缺失之處，特提供一種肉雞籠養方式用自動出雞設備，用于解決上述技術問題。

技術實現思路

1、本實用新型提出一種肉雞籠養方式用自動出雞設備，解決了現有技術中的問題。

2、本實用新型的技術方案是這樣實現的：一種肉雞籠養方式用自動出雞設備，包括支架，所述支架包括豎直設置的豎梁，所述豎梁安裝有第一側板與第二側板，所述第一側板與第二側板之間安裝有傳送帶，所述傳送帶上方安裝有養殖網，所述養殖網包括底網，所述第一側板與第二側板之間安裝有鏈條，所述底網兩側與鏈條連接，所述支架一端安裝有第一驅動機構與第二驅動機構，所述第一驅動機構與傳送帶傳動連接，所述第二驅動機構與鏈條傳動連接。

3、作為一種優選的實施方式，所述第一側板轉動安裝有轉柱，所述第二側板轉動安裝有第一轉筒與第二轉筒，所述傳送帶繞過轉柱、第一轉筒第二轉筒，所述第一轉筒與第二轉筒端部分別安裝有第一傳動輪與第二傳動輪，所述第一驅動機構與第一傳動輪、第二傳動輪傳動連接。

4、作為一種優選的實施方式，所述第一側板轉動安裝有第一轉軸，所述第一轉軸上固定安裝有第一齒輪，所述第二側板轉動安裝有第二轉軸，所述第二轉軸固定安裝有第二齒輪，所述鏈條繞過第一齒輪、第二齒輪，所述鏈條與第一齒輪、第二齒輪傳動連接，所述第二驅動機構通過第二齒輪與第二轉軸傳動連接。

5、作為一種優選的實施方式，所述第二側板安裝有刮刀部件，所述刮刀部件與第一轉筒位置相對應，所述刮刀部件包括刮刀，所述刮刀與傳送帶相接觸。

6、作為一種優選的實施方式，所述刮刀位于兩個第二側板之間，所述刮刀的端部與第二側板之間安裝有彈簧。

7、作為一種優選的實施方式，所述底網包括安裝在兩條鏈條之間的連接柱，所述連接柱在鏈條安裝有多條，相鄰的連接柱之間安裝有連接件，所述連接件在連接柱之間安裝有多個，多個連接件、多根連接柱形成底網。

8、作為一種優選的實施方式，所述連接柱包括中間柱，所述中間柱兩端設置有連接部，所述連接部為圓圈形，所述連接柱穿過連接部。

9、作為一種優選的實施方式，所述連接部與中間柱一體成型設置。

10、作為一種優選的實施方式，相鄰的連接件通過支柱連接。

11、作為一種優選的實施方式，所述中間柱與支柱固定連接

12、采用了上述技術方案后，本實用新型的有益效果是：本發明能夠有效的避免人工抓雞蛋勞動強度大、效率低、斷爪等問題，實現自動化的出雞，集約化程度高，經濟效益好，提高運轉速度。配合尾端輸送設備，更方便快捷的將雞只裝框。縮短裝車時間，減少雞只的損耗，提高效益。

技術特征：

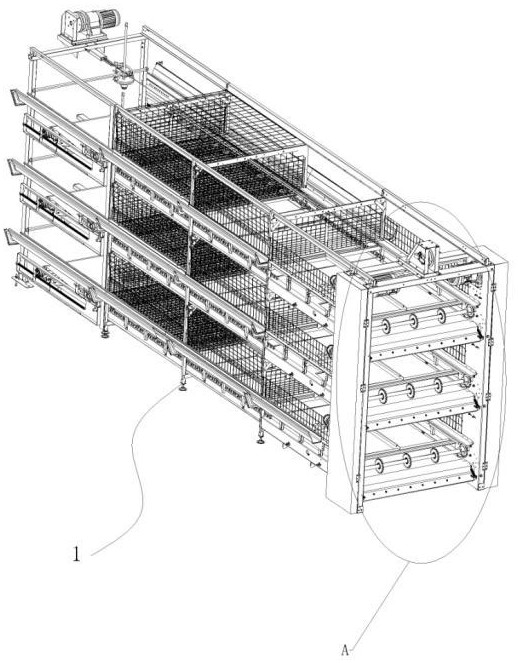

1.一種肉雞籠養方式用自動出雞設備，包括支架(1)，所述支架(1)包括豎直設置的豎梁(101)，所述豎梁(101)安裝有第一側板(102)與第二側板(105)，其特征在于，所述第一側板(102)與第二側板(105)之間安裝有傳送帶(202)，所述傳送帶(202)上方安裝有養殖網，所述養殖網包括底網(5)，所述第一側板(102)與第二側板(105)之間安裝有鏈條(405)，所述底網(5)兩側與鏈條(405)連接，所述支架(1)一端安裝有第一驅動機構(104)與第二驅動機構(103)，所述第一驅動機構(104)與傳送帶(202)傳動連接，所述第二驅動機構(103)與鏈條(405)傳動連接。

2.根據權利要求1所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述第一側板(102)轉動安裝有轉柱(201)，所述第二側板(105)轉動安裝有第一轉筒與第二轉筒，所述傳送帶(202)繞過轉柱(201)、第一轉筒第二轉筒，所述第一轉筒與第二轉筒端部分別安裝有第一傳動輪(207)與第二傳動輪(206)，所述第一驅動機構(104)與第一傳動輪(207)、第二傳動輪(206)傳動連接。

3.根據權利要求1所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述第一側板(102)轉動安裝有第一轉軸(404)，所述第一轉軸(404)上固定安裝有第一齒輪(406)，所述第二側板(105)轉動安裝有第二轉軸(403)，所述第二轉軸(403)固定安裝有第二齒輪(402)，所述鏈條(405)繞過第一齒輪(406)、第二齒輪(402)，所述鏈條(405)與第一齒輪(406)、第二齒輪(402)傳動連接，所述第二驅動機構(103)通過第二齒輪(402)與第二轉軸(403)傳動連接。

4.根據權利要求2所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述第二側板(105)安裝有刮刀(301)部件，所述刮刀(301)部件與第一轉筒位置相對應，所述刮刀(301)部件包括刮刀(301)，所述刮刀(301)與傳送帶(202)相接觸。

5.根據權利要求4所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述刮刀(301)位于兩個第二側板(105)之間，所述刮刀(301)的端部與第二側板(105)之間安裝有彈簧(305)。

6.根據權利要求1所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述傳送帶(202)、底網(5)在支架(1)上設置有多個。

7.根據權利要求1所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述底網(5)包括安裝在兩條鏈條(405)之間的連接柱(5021)，所述連接柱(5021)在鏈條(405)安裝有多條，相鄰的連接柱(5021)之間安裝有連接件(502)，所述連接件(502)在連接柱(5021)之間安裝有多個，多個連接件(502)、多根連接柱(5021)形成底網(5)。

8.根據權利要求7所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述連接柱(5021)包括中間柱，所述中間柱兩端設置有連接部(5022)，所述連接部(5022)為圓圈形，所述連接柱(5021)穿過連接部(5022)。

9.根據權利要求8所述的一種肉雞籠養方式用自動出雞設備，其特征在于，所述連接部(5022)與中間柱一體成型設置。

10.根據權利要求9所述的一種肉雞籠養方式用自動出雞設備，其特征在于，相鄰的連接件(502)通過支柱(503)連接，所述中間柱與支柱(503)固定連接。

技術總結
本技術提出了一種肉雞籠養方式用自動出雞設備，包括支架，支架包括豎直設置的豎梁，豎梁安裝有第一側板與第二側板，第一側板與第二側板之間安裝有傳送帶，傳送帶上方安裝有養殖網，養殖網包括底網，第一側板與第二側板之間安裝有鏈條，底網兩側與鏈條連接，支架一端安裝有第一驅動機構與第二驅動機構，第一驅動機構與傳送帶傳動連接，第二驅動機構與鏈條傳動連接。本發明能夠有效的避免人工抓雞蛋勞動強度大、效率低、斷爪等問題，實現自動化的出雞，集約化程度高，經濟效益好，提高運轉速度。配合尾端輸送設備，更方便快捷的將雞只裝框。縮短裝車時間，減少雞只的損耗，提高效益。

技術研發人員：楊建,蘇海樂,周文龍
受保護的技術使用者：山東四方新域農牧科技股份有限公司
技術研發日：20240730
技術公布日：2025/4/28
