本技術屬于人工魚礁領域，具體地說，涉及一種可重復利用的人工魚礁。

背景技術：

1、在受損或退化的海洋生態系統中，人工魚礁可以幫助恢復和保護珊瑚礁、海草床等重要的生態系統。它們不僅提供新的生物棲息地，還有助于增加生態系統的穩定性和抗干擾能力。人工魚礁是人為在海中設置的構造物，其目的是改善海域生態環境，營造海洋生物棲息的良好環境，為魚類等提供繁殖、生長、索餌和庇敵的場所，達到保護、增殖和提高漁獲量的目的。

2、現有公告號為cn220756166u的中國專利，公開了一種可重復利用的人工魚礁，包括魚礁箱和底板，魚礁箱各個面均布設有進魚孔，魚礁箱上邊角處連接設有拼接組合結構，底板和魚礁箱可拆卸連接，底板上連接設有降低下沉的防陷結構，魚礁箱外表面上通過水泥螺釘連接設有長鐵片。本實用新型的優點在于：減緩銹蝕效果較好，防止深陷，便于打撈回收。

3、針對上述中的相關技術，底板面積大于魚礁箱的橫截面的面積，且底板和魚礁箱的頂端面皆為平整，導致在上拉魚礁箱上，水對魚礁箱的作用力較大，需要花費更大力氣將魚礁箱上拉，使用不便。

4、所以我們提出了一種可重復利用的人工魚礁，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種可重復利用的人工魚礁，以解決上述背景技術提出上拉魚礁箱較為困難的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可重復利用的人工魚礁，包括魚礁結構，所述魚礁結構包括底座和安裝在底座頂端的筑巢構件，底座的頂端且在筑巢構件的側端安裝有盤踞石堆，底座的底端兩側皆安裝有支腳；

3、所述底座的底端安裝有倒臺體，倒臺體的底端安裝有錐形柱，錐形柱的底端安裝有半球體。

4、優選的，所述底座和倒臺體的中端貫穿開設有通槽，通槽的內部橫向安裝有助巢桿，盤踞石堆和底座的中端貫穿開設有流水孔。

5、優選的，所述支腳包括斜面板和貫穿開設在斜面板中端的排孔，排孔的內部豎向安裝有活動柱，且活動柱與斜面板的傾斜角度一致，活動柱的外表面套接有連接環。

6、優選的，所述筑巢構件包括置板a和設置在置板a一側的置板b，置板b的一側安裝有置板c，且置板a、置板b和置板c處于通槽的周邊。

7、優選的，所述置板a、置板b和置板c的中端貫穿開設有鉆孔，置板a、置板b和置板c之間安裝有連接條。

8、優選的，所述底座的側端皆呈圓狀，置板a、置板b和置板c的側端處于底座平整的邊緣處。

9、相比于現有技術，本實用新型的有益效果為：

10、（1）本實用新型出的一種可重復利用的人工魚礁，將魚礁結構放入海中時，設置的半球體和倒臺體將減小魚礁結構下移海底時的阻力，利用圓滑的半球體和底座側端，促使水分子在圓滑的表面形成流體滑動層，倒臺體的側端呈傾斜狀，減少了魚礁結構與水之間的摩擦力，使得魚礁結構下移更為方便。

11、（2）本實用新型出的一種可重復利用的人工魚礁，在對魚礁結構進行打撈回收時，鎖鏈連接在連接環上，圓滑的盤踞石堆、置板a、置板b和置板c的頂端便于在上拉魚礁結構時，水流沿著筑巢構件的側端流動，水通過斜面板進行流動，使得在放置和回收魚礁結構時更為方便。

技術特征：

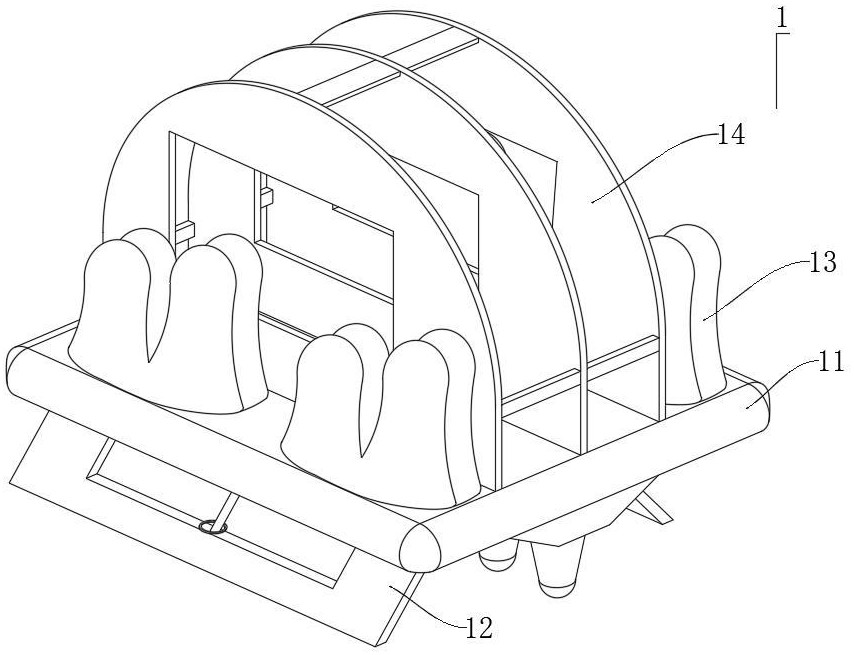

1.一種可重復利用的人工魚礁，包括魚礁結構（1），其特征在于，所述魚礁結構（1）包括底座（11）和安裝在底座（11）頂端的筑巢構件（14），底座（11）的頂端且在筑巢構件（14）的側端安裝有盤踞石堆（13），底座（11）的底端兩側皆安裝有支腳（12）；

2.根據權利要求1所述的一種可重復利用的人工魚礁，其特征在于，所述底座（11）和倒臺體（111）的中端貫穿開設有通槽（114），通槽（114）的內部橫向安裝有助巢桿（115），盤踞石堆（13）和底座（11）的中端貫穿開設有流水孔（116）。

3.根據權利要求1所述的一種可重復利用的人工魚礁，其特征在于，所述支腳（12）包括斜面板（121）和貫穿開設在斜面板（121）中端的排孔（122），排孔（122）的內部豎向安裝有活動柱（123），且活動柱（123）與斜面板（121）的傾斜角度一致，活動柱（123）的外表面套接有連接環（124）。

4.根據權利要求1所述的一種可重復利用的人工魚礁，其特征在于，所述筑巢構件（14）包括置板a（141）和設置在置板a（141）一側的置板b（144），置板b（144）的一側安裝有置板c（145），且置板a（141）、置板b（144）和置板c（145）處于通槽（114）的周邊。

5.根據權利要求4所述的一種可重復利用的人工魚礁，其特征在于，所述置板a（141）、置板b（144）和置板c（145）的中端貫穿開設有鉆孔（143），置板a（141）、置板b（144）和置板c（145）之間安裝有連接條（142）。

6.根據權利要求5所述的一種可重復利用的人工魚礁，其特征在于，所述底座（11）的側端皆呈圓狀，置板a（141）、置板b（144）和置板c（145）的側端處于底座（11）平整的邊緣處。

技術總結
本技術涉及人工魚礁技術領域，且公開了一種可重復利用的人工魚礁，包括魚礁結構，底座的底端安裝有倒臺體，倒臺體的底端安裝有錐形柱，錐形柱的底端安裝有半球體，將魚礁結構放入海中時，設置的半球體和倒臺體將減小魚礁結構下移海底時的阻力，利用圓滑的半球體和底座側端，促使水分子在圓滑的表面形成流體滑動層，倒臺體的側端呈傾斜狀，減少了魚礁結構與水之間的摩擦力，使得魚礁結構下移更為方便，在對魚礁結構進行打撈回收時，鎖鏈連接在連接環上，圓滑的盤踞石堆、置板A、置板B和置板C的頂端便于在上拉魚礁結構時，水流沿著筑巢構件的側端流動，水通過斜面板進行流動，使得在放置和回收魚礁結構時更為方便。

技術研發人員：李沖,張朝弼,陳煒羿,徐浩然,陳松濤
受保護的技術使用者：大連海洋大學
技術研發日：20240730
技術公布日：2025/4/28
