本發明涉及防治藥袋懸掛設備，具體為一種果樹病蟲防治藥袋快速懸掛裝置。

背景技術：

1、果樹是指果實可食的樹木，能提供可供食用的果實、種子的多年生植物及其砧木的總稱，例如蘋果樹、梨樹、柑橘樹、杏樹和桃樹等等，在果樹種植的過程中需要進行病蟲防治措施，這時便需要用到病蟲防治藥袋，在病蟲防治藥袋使用的過程中需要用到懸掛裝置，防治藥袋大致可分兩種，一種為透氣尼龍材質，一種紙質防水材質，在果實向成熟期轉化時，果實散發的氣味將吸引大量果蠅等細小昆蟲前來叮咬，這將大大影響果實的結果率，在降低產量的同時，也會導致果樹出現病變。

2、在對果實進行包裹時，需要將防治藥袋套在果實外部，隨后扎緊袋口，而在之前還需要將防治藥袋撐開，方便后續的包扎工序，而果園的果實數量過多，人工包裹的效率較慢，這將極大的限制包扎效率，針對以上問題，提出下列方案。

技術實現思路

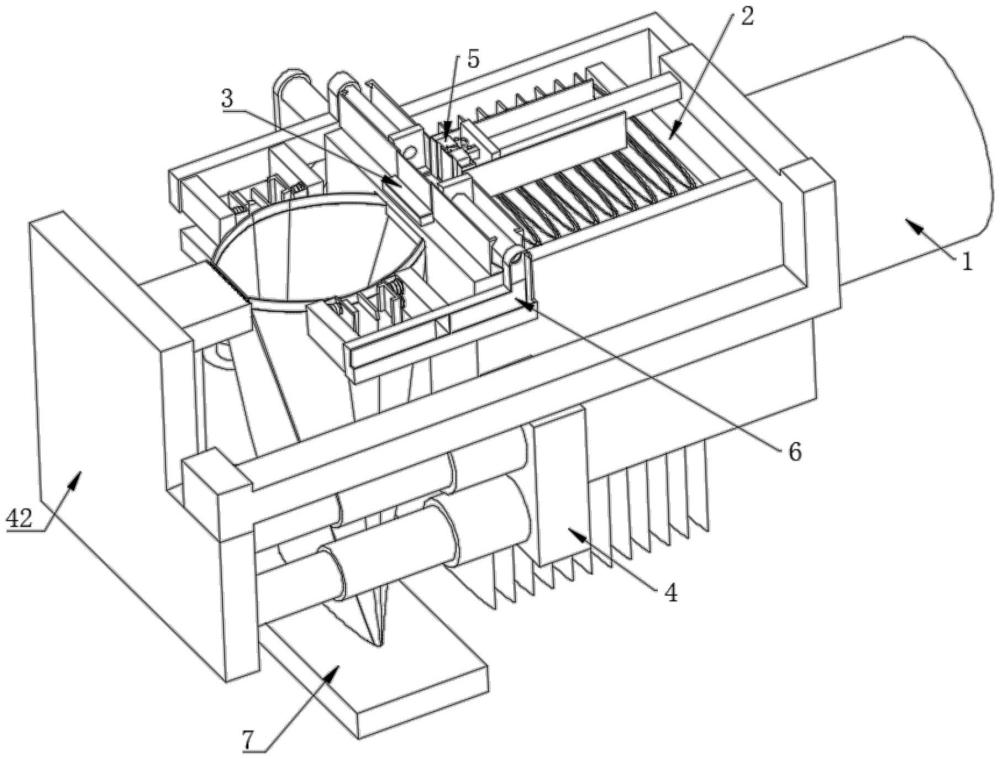

1、為解決上述技術問題，本發明提供一種果樹病蟲防治藥袋快速懸掛裝置，包括握把，握把的側壁處固定連接有放置箱，放置箱遠離握把的一端開設有出料槽，放置箱的頂部固定連接有控制組件；

2、出料機構，出料機構包括防治藥袋，用于限制夾持防治藥袋的擠壓滑板、彈簧一，用于打開防治藥袋袋口的限制組件；

3、放置箱的內壁處與擠壓滑板的外壁滑動連接，擠壓滑板的側壁與彈簧一的一端固定連接，彈簧一遠離擠壓滑板的一端與放置箱的內壁固定連接，擠壓滑板的側壁與防治藥袋的外壁緊貼；

4、動力機構，動力機構包括固定連接在放置箱側壁處的電動伸縮桿，電動伸縮桿遠離放置箱的一端固定連接有安裝板，安裝板的側壁處固定連接有魔術粘，在使用前，將防治藥袋放置在放置箱內部，并保障防治藥袋的拉扯頭處于設備的兩端，此時擠壓滑板與彈簧一將夾持防治藥袋，避免防治藥袋掉落，隨后接通電動伸縮桿的電源，收縮的電動伸縮桿通過安裝板帶動魔術粘向出料槽的方向靠近，迫使魔術粘與防治藥袋的側壁接觸，此時魔術粘將粘黏防治藥袋的側壁，隨著電動伸縮桿產生延展力，魔術粘將帶動防治藥袋的一面向外移動，呈現如圖6的狀態，而防治藥袋受粘黏的一面頂部將發生彎折，并越過阻礙塊的限制，而未粘黏一側的內壁將與阻礙塊的側壁接觸，導致未接觸一面無法越過阻礙塊的限制，最終，隨著電動伸縮桿的進行延展，此時防治藥袋將呈現如圖5的狀態，通過上述組件的應用，實現對防治藥袋袋口的快速擴張，提高前期的工作效率。

5、優選的，限制組件包括貫通連接在放置箱頂部的滑動軌，滑動軌的內壁處滑動連接有阻礙塊，阻礙塊的頂部固定連接有彈簧二，彈簧二遠離阻礙塊的一端與滑動軌的內壁固定連接。

6、優選的，控制組件包括固定連接在放置箱頂部的滑動方管一，滑動方管一的兩端貫通連接有滑動方管二，安裝板的側壁處固定連接有聯動桿，聯動桿遠離安裝板的一端固定連接有推動桿，滑動方管二的內壁處滑動連接有扎緊組件。

7、優選的，控制組件還包括固定連接在推動桿遠離聯動桿一端的活塞方板，活塞方板的側壁處固定連接有推動塊一，活塞方板的側壁處固定連接有拉繩，滑動方管一的內壁處固定連接有固定板，固定板的側壁處開設有出氣口一，利用上述安裝板外移的特點，在設備內部設置有控制組件與扎緊組件，在電動伸縮桿向外擴張時，安裝板通過聯動桿帶動推動桿同步移動，推動桿帶動活塞方板沿著滑動方管一的內壁滑動，并壓縮滑動方管一內部的空氣，使滑動方管一、固定板、活塞方板組成的空間內形成高壓氣體，而隨著活塞方板的繼續移動，推動塊一的側壁與滑動方桿的側壁接觸，此時防治藥袋的袋口將擴張至最大，呈現如圖5的狀態，工作人員可將果實套在防治藥袋內部。

8、優選的，控制組件還包括滑動連接在固定板內壁處的兩個滑動擋塊，兩個滑動擋塊之間轉動連接有兩個折疊架，兩個折疊架之間轉動連接有圓桿，圓桿的外壁處轉動連接有滑動方桿，滑動方桿的外壁與固定板的通孔內壁滑動連接，兩個滑動擋塊的側壁開設有出氣口二。

9、優選的，扎緊組件包括滑動連接在兩個滑動方管二內壁處的活塞塊，活塞塊的側壁貫通連接有推動管，推動管遠離活塞塊的一端貫通連接有傳輸方管，傳輸方管的側壁處貫通連接有兩個安裝方管。

10、優選的，扎緊組件還包括貫通連接在兩個安裝方管側壁處的氣壓伸縮桿，氣壓伸縮桿遠離安裝方管的一端固定連接有夾持塊，放置箱的側壁處固定連接有蓬松組件，再次接通電動伸縮桿的電源，使得活塞方板繼續移動，迫使滑動方桿同步移動，移動的滑動方桿將通過圓桿迫使折疊架向外張開，而向外張開的折疊架將迫使兩端的滑動擋塊沿著固定板的內壁向外滑動，迫使出氣口二與出氣口一重合，并形成一個流通縫隙，此時高壓氣體將通過以上縫隙傳輸至滑動方管二內部，而滑動方管二內部氣體先通過推動管傳輸至傳輸方管，再?gòu)膫鬏敺焦堋惭b方管傳輸至氣壓伸縮桿，使得兩端的氣壓伸縮桿同步發生延展，帶動夾持塊夾持中心位置的防治藥袋的拉扯頭，呈現如圖10的狀態；而在兩塊夾持塊相互接觸后，此時高壓氣體無法再通過推動管進行流動，高壓氣體產生的力將迫使活塞塊沿著滑動方管二的內壁向外移動，此活塞塊通過推動管、傳輸方管、安裝方管、夾持塊帶動防治藥袋的拉扯頭同步向外移動，使得防治藥袋兩端的拉扯頭同步向外拉扯，扎緊防治藥袋的袋口，通過上述組件的應用，實現對果實的快速包裹。

11、優選的，蓬松組件包括固定連接在放置箱側壁處的液壓伸縮桿一，液壓伸縮桿一遠離放置箱的一端固定連接有l(wèi)型桿，l型桿遠離液壓伸縮桿一的一端與傳輸方管的側壁固定連接，液壓伸縮桿一的側壁處貫通連接有傳輸軟管，利用上述推動管帶動傳輸方管向外移動的特點，在設備內部設置有蓬松組件，在傳輸方管受高氣壓向外移動時，傳輸方管通過l型桿帶動液壓伸縮桿一發生延展，而延展的液壓伸縮桿一通過傳輸軟管抽取液壓伸縮桿二內部的液體，使得液壓伸縮桿二產生收縮，而收縮的液壓伸縮桿二通過拉扯柱、伸縮彈簧桿帶動接觸板同步上移，上移的接觸板與防治藥袋的底部接觸，迫使防治藥袋受壓呈現曲折的狀態，通過上述組件的應用，使得設備在完成包裹后，接觸板的擠壓，降低防治藥袋的側壁與果實的接觸面積，避免紗網與果實外壁緊貼，果蠅等細小昆蟲類，可通過接觸面污染果實，影響防治藥袋的防治效果。

12、優選的，蓬松組件還包括固定連接在放置箱側壁處的固定塊，固定塊的底部固定連接有液壓伸縮桿二，液壓伸縮桿二的底部固定連接拉扯柱，拉扯柱的底部固定連接有伸縮彈簧桿，伸縮彈簧桿遠離拉扯柱的一端固定連接有接觸板，利用上述設備完成包裹后，電動伸縮桿收縮的特點，在設備內部設置有拉繩，其中收縮的電動伸縮桿通過聯動桿以及推動桿帶動活塞方板復位，而這個過程中，活塞方板將通過固定板與出氣口二的縫隙抽取滑動方管二內部的氣體，而這個過程中，由于活塞塊滑動的阻力較大，在活塞方板抽取氣體時，氣壓伸縮桿將先一步收縮，使得夾持塊釋放對防治藥袋拉扯頭的夾持，此時工作人員可下移設備，使得設備遠離已經完成包裹的果實；隨著活塞方板進行抽取氣體，在氣壓伸縮桿完成收縮后，此時活塞塊才在抽取的力道下沿著滑動方管二內壁滑動，完成扎緊組件的復位，而在活塞方板即將外移至最外圍時，活塞方板通過拉繩帶動滑動方桿同步移動，滑動方桿通過圓桿帶動折疊架產生折疊，折疊的折疊架再帶動滑動擋塊堵住出氣口一，而此時魔術粘將與防治藥袋的一面接觸，通過上述組件的應用，實現設備自主復位的功能，使設備在完成單次包裹后，設備可快速進入待工作狀態，實現設備快速懸掛效果。

13、本發明具有以下有益效果：

14、(1)本發明利用防治藥袋為尼龍紗網材質的特性，在設備內部設置有限制組件與動力機構，在使用前，將防治藥袋放置在放置箱內部，并保障防治藥袋的拉扯頭處于設備的兩端，此時擠壓滑板與彈簧一將夾持防治藥袋，避免防治藥袋掉落，隨后接通電動伸縮桿的電源，收縮的電動伸縮桿通過安裝板帶動魔術粘向出料槽的方向靠近，迫使魔術粘與防治藥袋的側壁接觸，此時魔術粘將粘黏防治藥袋的側壁，隨著電動伸縮桿產生延展力，魔術粘將帶動防治藥袋的一面向外移動，呈現如圖6的狀態，而防治藥袋受粘黏的一面頂部將發生彎折，并越過阻礙塊的限制，而未粘黏一側的內壁將與阻礙塊的側壁接觸，導致未接觸一面無法越過阻礙塊的限制，最終，隨著電動伸縮桿的進行延展，此時防治藥袋將呈現如圖5的狀態，通過上述組件的應用，實現對防治藥袋袋口的快速擴張，提高前期的工作效率。

15、(2)本發明利用上述安裝板外移的特點，在設備內部設置有控制組件與扎緊組件，在電動伸縮桿向外擴張時，安裝板通過聯動桿帶動推動桿同步移動，推動桿帶動活塞方板沿著滑動方管一的內壁滑動，并壓縮滑動方管一內部的空氣，使滑動方管一、固定板、活塞方板組成的空間內形成高壓氣體，而隨著活塞方板的繼續移動，推動塊一的側壁與滑動方桿的側壁接觸，此時防治藥袋的袋口將擴張至最大，呈現如圖5的狀態，工作人員可將果實套在防治藥袋內部，然后再次接通電動伸縮桿的電源，使得活塞方板繼續移動，迫使滑動方桿同步移動，移動的滑動方桿將通過圓桿迫使折疊架向外張開，而向外張開的折疊架將迫使兩端的滑動擋塊沿著固定板的內壁向外滑動，迫使出氣口二與出氣口一重合，并形成一個流通縫隙，此時高壓氣體將通過以上縫隙傳輸至滑動方管二內部，而滑動方管二內部氣體先通過推動管傳輸至傳輸方管，再?gòu)膫鬏敺焦堋惭b方管傳輸至氣壓伸縮桿，使得兩端的氣壓伸縮桿同步發生延展，帶動夾持塊夾持中心位置的防治藥袋的拉扯頭，呈現如圖10的狀態；而在兩塊夾持塊相互接觸后，此時高壓氣體無法再通過推動管進行流動，高壓氣體產生的力將迫使活塞塊沿著滑動方管二的內壁向外移動，此活塞塊通過推動管、傳輸方管、安裝方管、夾持塊帶動防治藥袋的拉扯頭同步向外移動，使得防治藥袋兩端的拉扯頭同步向外拉扯，扎緊防治藥袋的袋口，通過上述組件的應用，實現對果實的快速包裹。

16、(3)本發明利用上述推動管帶動傳輸方管向外移動的特點，在設備內部設置有蓬松組件，在傳輸方管受高氣壓向外移動時，傳輸方管通過l型桿帶動液壓伸縮桿一發生延展，而延展的液壓伸縮桿一通過傳輸軟管抽取液壓伸縮桿二內部的液體，使得液壓伸縮桿二產生收縮，而收縮的液壓伸縮桿二通過拉扯柱、伸縮彈簧桿帶動接觸板同步上移，上移的接觸板與防治藥袋的底部接觸，迫使防治藥袋受壓呈現曲折的狀態，通過上述組件的應用，使得設備在完成包裹后，接觸板的擠壓，降低防治藥袋的側壁與果實的接觸面積，避免紗網與果實外壁緊貼，果蠅等細小昆蟲類，可通過接觸面污染果實，影響防治藥袋的防治效果。

17、(4)本發明利用上述設備完成包裹后，電動伸縮桿收縮的特點，在設備內部設置有拉繩，其中收縮的電動伸縮桿通過聯動桿以及推動桿帶動活塞方板復位，而這個過程中，活塞方板將通過固定板與出氣口二的縫隙抽取滑動方管二內部的氣體，而這個過程中，由于活塞塊滑動的阻力較大，在活塞方板抽取氣體時，氣壓伸縮桿將先一步收縮，使得夾持塊釋放對防治藥袋拉扯頭的夾持，此時工作人員可下移設備，使得設備遠離已經完成包裹的果實；隨著活塞方板進行抽取氣體，在氣壓伸縮桿完成收縮后，此時活塞塊才在抽取的力道下沿著滑動方管二內壁滑動，完成扎緊組件的復位，而在活塞方板即將外移至最外圍時，活塞方板通過拉繩帶動滑動方桿同步移動，滑動方桿通過圓桿帶動折疊架產生折疊，折疊的折疊架再帶動滑動擋塊堵住出氣口一，而此時魔術粘將與防治藥袋的一面接觸，通過上述組件的應用，實現設備自主復位的功能，使設備在完成單次包裹后，設備可快速進入待工作狀態，實現設備快速懸掛效果。
