本發明涉及辣椒幼苗移栽領域，具體是涉及一種用于辣椒幼苗培育的批量移栽設備。

背景技術：

1、穴盤培育是高效廣泛應用的辣椒育苗方法，采用穴盤育苗技術培育出的辣椒苗定植后易成活、緩苗較快，能夠顯著提高幼苗的抗病能力和產量，辣椒幼苗在穴盤中培育生長后需要移栽到土地上繼續種植，傳統手工移栽的方式效率低下，不適用于批量移栽辣椒幼苗。

2、中國專利申請cn116806504公開了一種新型辣椒幼苗移栽裝置，包括振動盤、鏈輪傳動、槽輪機構、掘土裝置、滑槽、圓錐齒輪傳動、滑塊機構組成；首先需要用到振動盤的獨特功效將辣椒幼苗整齊地排列到相對應的滑槽內，在通過脈沖電磁鐵進行通斷電而產生震蕩，而辣椒幼苗則在震蕩下進入滑槽，內部設有擋板，辣椒幼苗在擋板的牽引下沿滑槽到達末端，隨后拿下?lián)醢澹酌鐣?huì)整齊的排列到滑槽內，鏈輪傳動由電機控制，通過鏈條，控制包括掘土裝置以及滑塊機構開合，此辣椒幼苗移栽器主要采用振動盤原理以達到讓幼苗能夠排列進入滑槽，隨后種入土里。

3、育苗穴盤一般為梯臺狀結構，下方培育空間小于上方開口的空間，使用機械不便于無損幼苗根系將其從穴盤中取出，對于前期在育苗穴盤中培育的辣椒幼苗來說，先將幼苗從穴盤人工中取出，再統一通過機械設備進行移栽，效率較低，并且幼苗在穴盤取出到移栽種植在土地中存在一定的時間間隔，該時段內的幼苗容易出現運輸折斷、脫水等情況，不利于提高辣椒幼苗的成活率，其次，辣椒幼苗種植的間隔受到土壤條件和當?shù)貧夂虻挠绊懀糠忠圃栽O(shè)備不便于根據辣椒種植實際的穴坑間距調整批量移栽辣椒幼苗之間的間距，移栽時辣椒幼苗與種植穴坑的位置對應不準確，使得部分幼苗傾斜在穴坑中或者脫離在穴坑種植范圍內，后續還需要人工調整，影響農業批量移栽的效率。

技術實現思路

1、針對上述問題，提供一種用于辣椒幼苗培育的批量移栽設備，通過機械臂組件控制移栽組件直接將育苗穴盤中的辣椒幼苗取出且移動種植在土地上的穴坑中，解決了育苗穴盤一般為梯臺狀結構，下方培育空間小于上方開口的空間，使用機械不便于無損幼苗根系將其從穴盤中取出，對于前期在育苗穴盤中培育的辣椒幼苗來說，先將幼苗從穴盤中取出，再統一通過機械設備進行移栽，效率較低，并且幼苗在穴盤取出到移栽種植在土地中存在一定的時間間隔，該時段內的幼苗容易出現運輸折斷、脫水等情況，不利于提高辣椒幼苗的成活率等問題。

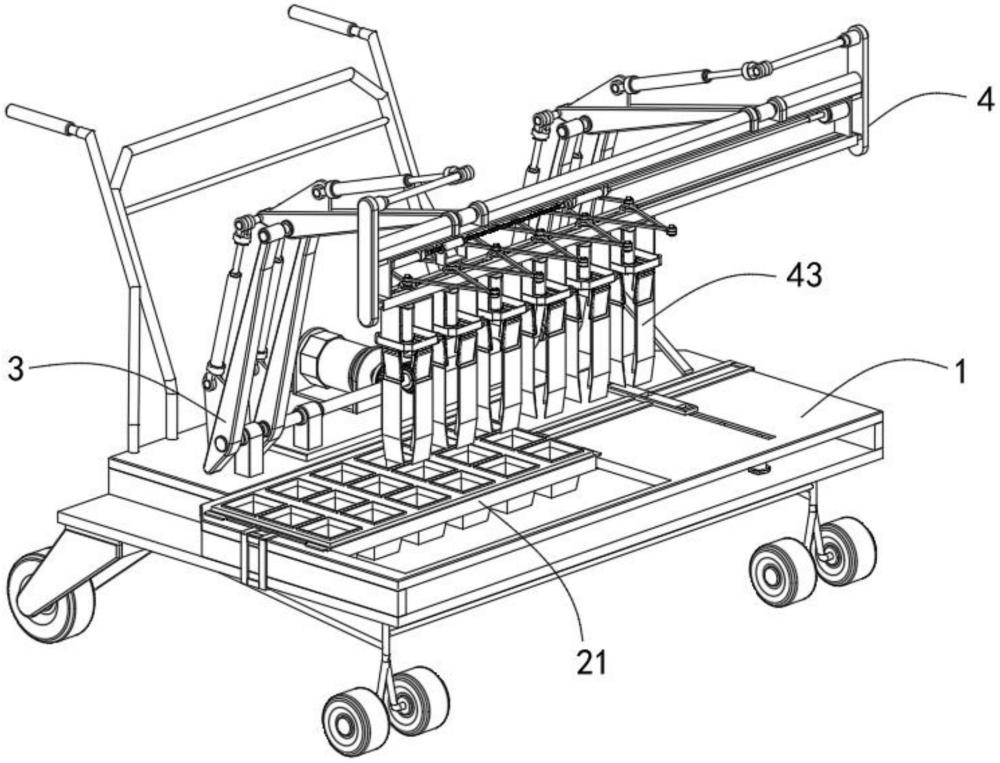

2、為解決現有技術問題，本發明提供一種用于辣椒幼苗培育的批量移栽設備，包括車架，其特征在于：批量移栽設備還包括滑動安裝在車架上的安裝滑框、嵌合安裝在安裝滑框中培育辣椒幼苗的育苗穴盤、安裝在車架上輔助辣椒幼苗移栽的機械臂組件、轉動安裝在機械臂組件上的固定架；所述固定架上固定安裝有滑道，滑道中滑動安裝有多個滑座，靠近育苗穴盤最邊側位置的滑座通過螺栓固定在滑道上，左右相鄰滑座之間間隔的距離相同，所述滑座上安裝有移栽組件，移栽組件用于將育苗穴盤中的辣椒幼苗批量移栽到土地上；所述固定架上設置有移位驅動組件，移位驅動組件用于根據土地上種植辣椒幼苗穴坑之間的距離來等間距調節多個滑座之間間隔的距離。

3、優選的，所述移栽組件包括固定在滑座上的吊裝框架，吊裝框架上等角度安裝有四組導向座，導向座上開設有滑槽，導向座上沿著滑槽開設方向滑動裝配有滑行架，滑行架上固定安裝有插板；所述吊裝框架上安裝有驅動四個滑行架同步移動的升降組件。

4、優選的，所述插板下方呈傾斜結構，插板下方斜面的斜率與滑槽和育苗穴盤內側壁的斜率相同。

5、優選的，所述升降組件包括固定在吊裝框架上的氣缸，氣缸下方伸縮端固定有圓盤，圓盤上等角度伸縮連接有四組伸縮板片，四組伸縮板片分別與四組滑行架固定裝配。

6、優選的，所述移位驅動組件包括轉動安裝在滑座上的上轉桿，滑座上還轉動安裝有下轉桿，上轉桿和下轉桿之間交叉轉動連接；靠近育苗穴盤最邊側位置的滑座通過螺栓固定在滑道上，相鄰滑座上的上轉桿、下轉桿之間轉動裝配；所述固定架上轉動安裝有螺紋桿，螺紋桿上螺紋裝配有內螺紋支架，內螺紋支架轉動安裝在靠近育苗穴盤方向第二個滑座上。

7、優選的，所述機械臂組件包括轉動安裝在車架上的下轉向臂，下轉向臂上轉動安裝有上轉向臂，上轉向臂與固定架之間轉動裝配；所述下轉向臂上轉動安裝有主電驅伸縮桿，主電驅伸縮桿伸縮端與上轉向臂之間轉動裝配，所述上轉向臂上轉動安裝有副電驅伸縮桿，副電驅伸縮桿伸縮端與固定架之間轉動裝配；所述車架上轉動安裝有驅動轉桿，驅動轉桿上同軸固定有驅動錐齒輪，車架上固定安裝有驅動電機，驅動電機輸出端連接有從動錐齒輪，從動錐齒輪與驅動錐齒輪嚙合裝配。

8、優選的，所述下轉向臂上設置有推動安裝滑框移動送料的自主推料組件。

9、優選的，所述自主推料組件包括開設在車架上的導向槽，導向槽中滑動安裝有等距移動條，等距移動條上開設有多個推行卡槽，等距移動條上固定安裝有移動架，移動架固定在安裝滑框上且卡合滑動連接在車架上；所述下轉向臂上轉動安裝有推料支桿，下轉向臂上還安裝有限定推料支桿轉動范圍的限位機構，推料支桿轉動卡合進入推行卡槽中。

10、優選的，所述限位機構包括轉動安裝在下轉向臂上的空心柱，空心柱上伸縮連接有伸縮柱，伸縮柱與推料支桿之間轉動裝配，伸縮柱與空心柱之間連接有限位彈簧。

11、優選的，所述車架上設置有限制等距移動條移動位置的定位組件；所述定位組件包括固定在車架中的立柱，立柱中上下滑動連接有升降柱，升降柱縱向滑動連接在車架上，升降柱與立柱之間連接有復位彈簧；所述等距移動條下端面開設有多個定位槽，定位槽位置與推行卡槽位置相互對應，升降柱上移與定位槽之間卡合裝配。

12、本發明相比較于現有技術的有益效果是：

13、1.本發明中設置有機械臂組件控制固定架和移栽組件移動，使得移栽組件將育苗穴盤中的辣椒幼苗取出移栽到土地的穴坑中，辣椒幼苗移栽操作的時間較短，避免幼苗出現運輸折斷和脫水等情況，提高辣椒幼苗移栽種植的成活率，并且移栽組件中設置有四組插板，運行氣缸推動圓盤下移，在伸縮板片的帶動下，可以控制四個方向的滑行架同步推動插板沿著滑槽方向傾斜向下滑動，插板沿著育苗穴盤的開口邊沿處位置傾斜插入穴盤的底部，四個方向的插板限定在培育幼苗土壤的四方邊側，通過機械臂組件控制插板和幼苗上移，可以快速現實幼苗的移栽，并且插板與幼苗根系不直接接觸，移栽過程中不易損傷幼苗根系，通過機械將幼苗從育苗穴盤中無損快速取出，并且直接移栽到土地上，移栽效率較高。

14、2.本發明中設置有移位驅動組件可以根據實際種植辣椒幼苗的穴坑間距對移栽組件的間距進行調節，育苗穴盤中幼苗種植密度較高，將移栽組件移動調節到最小間隔距離，以便批量將育苗穴盤中的辣椒幼苗向外取出，然后根據土地上種植穴坑的間距，對持有辣椒幼苗的移栽組件間距進行調節，保持第一個滑座固定在滑道中，控制螺紋桿轉動嗲懂內螺紋支架橫向移動，內螺紋支架推動滑道上第二個滑座橫向滑行移動，滑座在移動的過程中控制多個上轉桿和下轉桿同步轉動，上轉桿和下轉桿轉動展開推動第二個滑座后排的其他滑座滑行移動，等間距調節相鄰滑座之間的距離，實現快速等距調控移栽組件之間的間距，以便移栽組件中的辣椒幼苗可以精準種植在土地的穴坑中，進一步輔助提高辣椒幼苗的移栽成活率。

15、3.本發明中設置有自主推料組件在移栽的過程中間斷性推動育苗穴盤前行移動，保持育苗穴盤中需要移栽的幼苗移動到固定的取料位置，以便設定好機械臂組件控制取料的程序，使得機械臂組件控制移栽組件在固定位置處取出幼苗，簡化機械操作，機械臂組件在控制移栽組件將持有的幼苗種植到土地的穴坑中時，下機械臂向下轉動幅度角度，下機械臂向下轉動帶動推料支桿卡合在等距移動條中的推行卡槽中，在推料支桿的推動作用下，控制等距移動條等距移動，等距移動條帶動移動架、安裝滑框和育苗穴盤同步移動，實現等距控制育苗穴盤移動的目的，保持移栽組件可以批量取出育苗穴盤中不同橫排中的幼苗。
