本技術涉及漁具，特別涉及一種多功能魚竿。

背景技術：

1、隨著人們生活水平的提高和休閑方式的多樣化，釣魚活動逐漸成為越來越多人的選擇，釣魚愛好者對魚竿的要求也越來越高，他們希望魚竿不僅具有基本的釣魚功能，還能具備更多的附加功能，如中國專利公開了“一種多功能碳素魚竿”，其申請號為：“202221574471.x”，其通過利用釣竿握把設計有雙頭螺絲刀，在不會過多占用空間的情況下，隨魚竿同步攜帶，當安裝釣竿支架時，可避免忘記攜帶螺絲刀的尷尬情況，且不容易造成工具丟失的情況，同時，可豐富魚竿的使用功能，增加實用性，但是該釣竿的靈活性能差，并不能根據用戶的實際使用情況進行調整。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種多功能魚竿，通過在外殼的下端螺紋連接固定環，能夠根據需要進行安裝使用，在固定環指柄的作用下，使個人的握姿舒適，減少手部疲勞和不適感，有益于提高工作效率與使用體驗，通過外殼、固定環、固定桿、把手的螺紋連接，能夠使其之間相互組裝使用，增強靈活性能，并確保各個組件在組裝后保持穩定的連接狀態，有益于提高整體結構的穩固性和安全性。

2、本實用新型還提供具有上述一種多功能魚竿，包括：外殼，所述外殼的下端螺紋連接有固定環，所述固定環的側表面固定連接有指柄，所述固定環的下端側表面螺紋連接有固定桿，所述固定桿的下端側表面螺紋連接有把手，所述外殼的內部活動連接有魚竿節身，所述外殼的側表面固定連接有支架，所述支架的內壁轉動連接有線輪，所述線輪的右端固定連接有搖桿，通過以上裝置，有益于提高工作效率與使用體驗，并增強整體結構的穩固性與安全性。

3、根據本實用新型所述的一種多功能魚竿，所述固定環、固定桿、把手上端的螺孔孔徑均相同，所述指柄位于固定環的右側，通過以上裝置，有益于方便進行靈活組裝。

4、根據本實用新型所述的一種多功能魚竿，所述外殼的下表面固定連接有定位桿，所述定位桿貫穿固定環、固定桿、把手，通過以上裝置，有益于支撐與定位固定環與固定桿、把手組件。

5、根據本實用新型所述的一種多功能魚竿，所述外殼、定位桿的內部均為中空狀，且相互貫通，通過以上裝置，有益于為魚竿節身的收納提供了通道。

6、根據本實用新型所述的一種多功能魚竿，所述外殼、固定環、固定桿、把手均可相互拆卸組裝，通過以上裝置，有益于適應不同垂釣需求。

7、根據本實用新型所述的一種多功能魚竿，所述線輪的兩端貫穿支架，所述搖桿位于支架的右側，通過以上裝置，有益于提升操作的便捷性。

8、有益效果

9、1、與現有技術相比，該多功能魚竿，通過在外殼的下端螺紋連接固定環，能夠根據需要進行安裝使用，在固定環指柄的作用下，使個人的握姿舒適，減少手部疲勞和不適感，有益于提高工作效率與使用體驗。

10、2、與現有技術相比，該多功能魚竿，通過外殼、固定環、固定桿、把手的螺紋連接，能夠使其之間相互組裝使用，增強靈活性能，并確保各個組件在組裝后保持穩定的連接狀態，有益于提高整體結構的穩固性和安全性。

技術特征：

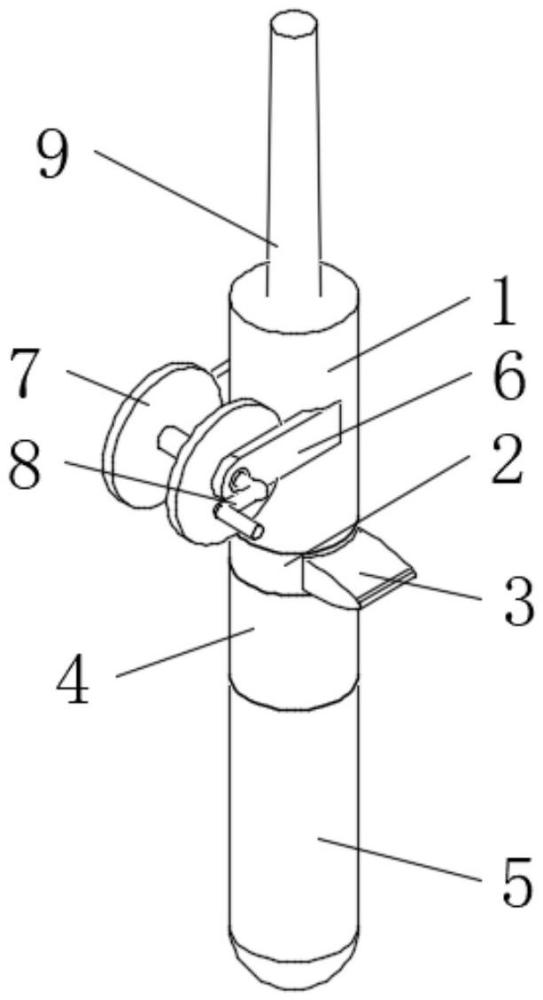

1.一種多功能魚竿，其特征在于，包括：外殼(1)，所述外殼(1)的下端螺紋連接有固定環(2)，所述固定環(2)的側表面固定連接有指柄(3)，所述固定環(2)的下端側表面螺紋連接有固定桿(4)，所述固定桿(4)的下端側表面螺紋連接有把手(5)，所述外殼(1)的內部活動連接有魚竿節身(9)，所述外殼(1)的側表面固定連接有支架(6)，所述支架(6)的內壁轉動連接有線輪(7)，所述線輪(7)的右端固定連接有搖桿(8)。

2.根據權利要求1所述的一種多功能魚竿，其特征在于，所述固定環(2)、固定桿(4)、把手(5)上端的螺孔孔徑均相同，所述指柄(3)位于固定環(2)的右側。

3.根據權利要求1所述的一種多功能魚竿，其特征在于，所述外殼(1)的下表面固定連接有定位桿(10)，所述定位桿(10)貫穿固定環(2)、固定桿(4)、把手(5)。

4.根據權利要求1所述的一種多功能魚竿，其特征在于，所述外殼(1)、定位桿(10)的內部均為中空狀，且相互貫通。

5.根據權利要求1所述的一種多功能魚竿，其特征在于，所述外殼(1)、固定環(2)、固定桿(4)、把手(5)均可相互拆卸組裝。

6.根據權利要求1所述的一種多功能魚竿，其特征在于，所述線輪(7)的兩端貫穿支架(6)，所述搖桿(8)位于支架(6)的右側。

技術總結
本技術公開了一種多功能魚竿，其包括：外殼的下端螺紋連接有固定環，固定環的側表面固定連接有指柄，固定環的下端側表面螺紋連接有固定桿，固定桿的下端側表面螺紋連接有把手，外殼的內部活動連接有魚竿節身，外殼的側表面固定連接有支架，支架的內壁轉動連接有線輪，線輪的右端固定連接有搖桿，通過以上裝置，有益于提高工作效率與使用體驗，并增強整體結構的穩固性與安全性。

技術研發人員：宋鑫
受保護的技術使用者：威海市鷹翔天漁具有限公司
技術研發日：20240715
技術公布日：2025/4/28
