本技術涉及農業機械領域，尤其涉及一種氣吸式殘膜回收裝置。

背景技術：

1、殘膜回收裝置是一種用于回收農用地膜的設備，主要針對農田作業后留下的廢棄地膜。地膜是一種用于覆蓋地面的塑料薄膜，廣泛應用于農業生產中，以提高土壤溫度、保持水分、抑制雜草生長等，氣吸式殘膜回收裝置能夠快速地清理和回收地膜，提高工作效率，減少人力成本。

2、傳統的氣吸式殘膜回收裝置，先將其安裝在農田中，然后啟動設備，利用產生的負壓將地膜殘留物吸入裝置內部，通過過濾系統將膜片和其他雜質分離，最后通過收集裝置收集純凈的殘膜。

3、上述氣吸式殘膜回收裝置中，殘膜回收時使，被吸入裝置內部的殘膜會集中在集料板的外壁，當殘膜過多時需要對集料板進行取放清潔，此過程中傳統的回收裝置大多是通過螺栓對集料板進行固定，這樣設置在進行取放時均需要使用到專用的工具進行操作，從而增加了取放過程中操作的復雜性和不便性。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種氣吸式殘膜回收裝置，旨在改善在對集料板進行取放時需要使用專用的工具進行操作，從而增加了取放過程中操作復雜性和不便性的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種氣吸式殘膜回收裝置，包括風倉，所述風倉的內部固定連接有定位板，所述風倉的內部設置有氣吸組件，所述定位板的內壁滑動連接有集料板，所述集料板的頂部固定連接有安裝板，所述風倉的上表面固定連接有異形連接塊，所述異形連接塊的內部固定連接有固定桿，所述固定桿的外壁轉動連接有l(wèi)型卡塊，所述固定桿的外壁套設有扭轉彈簧，所述扭轉彈簧的一端固定連接在所述異形連接塊的內壁，所述扭轉彈簧的另一端固定連接在所述l型卡塊的內部，所述異形連接塊的內部螺紋連接有螺桿，所述螺桿的一端固定連接有限位塊，所述限位塊設置在所述異形連接塊的內部。

3、進一步地，所述氣吸組件包括風機，所述風機的外壁固定連接在所述風倉的內部，所述風倉的內部開設有多個排風孔。

4、進一步地，所述風倉的內壁固定連接有過濾網，所述風倉的外壁固定連接有送料倉。

5、進一步地，所述送料倉的內部固定連接有電機，所述電機的輸出端固定連接有轉動桿。

6、進一步地，所述轉動桿的外壁固定連接有多個刀片，所述轉動桿的外壁固定連接有凹輪一。

7、進一步地，所述凹輪一的外壁設置有傳動帶，所述傳動帶的內壁設置有凹輪二。

8、進一步地，所述傳動帶與凹輪二均設置在所述送料倉的內部，所述凹輪二的內部固定連接有轉動柱。

9、進一步地，所述轉動柱的外壁固定連接有起膜齒，所述轉動柱與轉動桿均設置在所述送料倉的內部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，首先驅動l型卡塊移動，然后配合固定桿與扭轉彈簧實現對集料板的固定與釋放，然后驅動螺桿帶動限位塊進一步對集料板進行固定，最后通過風倉與定位板實現對集料板的定位，解決了對集料板的取放過程中操作復雜與不便的問題，達到了可以快速輕松地對集料板進行取放，從而可以更快地更換滿載的集料板，減少停機時間，進而提高整體的工作效率。

12、2、本實用新型中，首先啟動電機帶動轉動桿轉動，從而帶動刀片對殘膜進行分段切割，進而可以提高起膜的效果，接著提高凹輪一、傳動帶與凹輪二帶動一邊的轉動柱與起膜齒同步轉動對殘膜進行起膜處理，最后提高風機進行氣吸式收集，達到了更好地分離殘膜和土壤，提高殘膜的回收率，減少土壤污染。

技術特征：

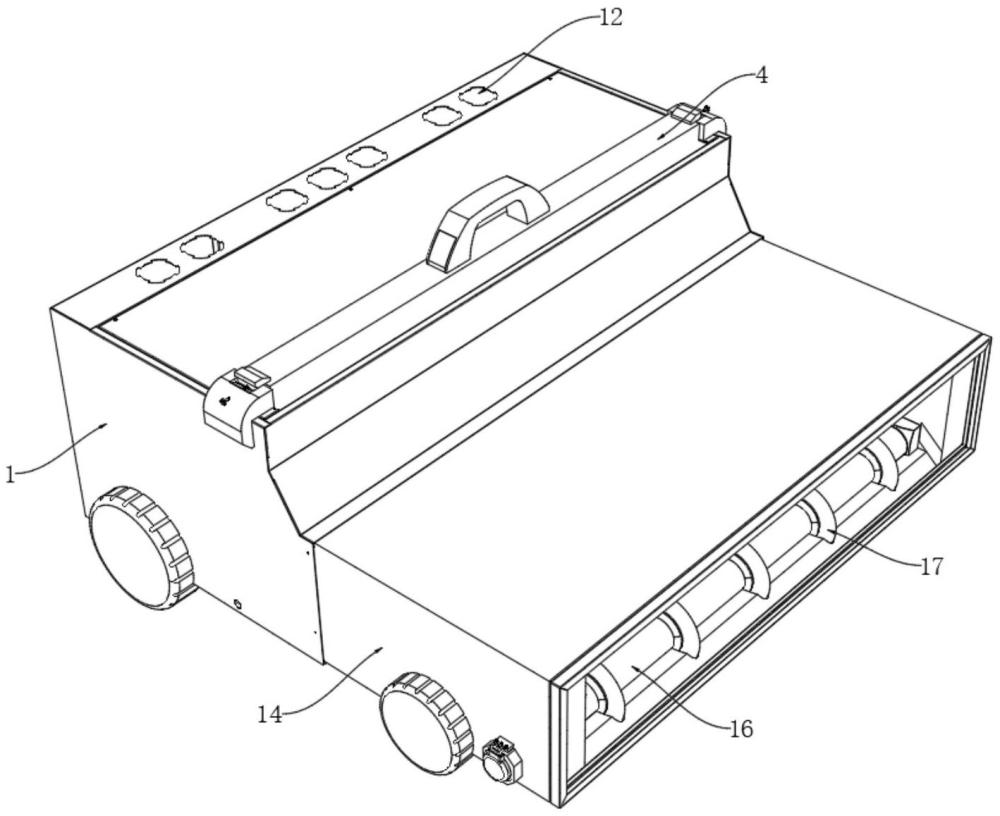

1.一種氣吸式殘膜回收裝置，包括風倉(1)，其特征在于：所述風倉(1)的內部固定連接有定位板(2)，所述風倉(1)的內部設置有氣吸組件，所述定位板(2)的內壁滑動連接有集料板(3)，所述集料板(3)的頂部固定連接有安裝板(4)，所述風倉(1)的上表面固定連接有異形連接塊(5)，所述異形連接塊(5)的內部固定連接有固定桿(7)，所述固定桿(7)的外壁轉動連接有l(wèi)型卡塊(6)，所述固定桿(7)的外壁套設有扭轉彈簧(8)，所述扭轉彈簧(8)的一端固定連接在所述異形連接塊(5)的內壁，所述扭轉彈簧(8)的另一端固定連接在所述l型卡塊(6)的內部，所述異形連接塊(5)的內部螺紋連接有螺桿(9)，所述螺桿(9)的一端固定連接有限位塊(10)，所述限位塊(10)設置在所述異形連接塊(5)的內部。

2.根據權利要求1所述的一種氣吸式殘膜回收裝置，其特征在于：所述氣吸組件包括風機(11)，所述風機(11)的外壁固定連接在所述風倉(1)的內部，所述風倉(1)的內部開設有多個排風孔(13)。

3.根據權利要求1所述的一種氣吸式殘膜回收裝置，其特征在于：所述風倉(1)的內壁固定連接有過濾網(12)，所述風倉(1)的外壁固定連接有送料倉(14)。

4.根據權利要求3所述的一種氣吸式殘膜回收裝置，其特征在于：所述送料倉(14)的內部固定連接有電機(15)，所述電機(15)的輸出端固定連接有轉動桿(16)。

5.根據權利要求4所述的一種氣吸式殘膜回收裝置，其特征在于：所述轉動桿(16)的外壁固定連接有多個刀片(17)，所述轉動桿(16)的外壁固定連接有凹輪一(18)。

6.根據權利要求5所述的一種氣吸式殘膜回收裝置，其特征在于：所述凹輪一(18)的外壁設置有傳動帶(19)，所述傳動帶(19)的內壁設置有凹輪二(20)。

7.根據權利要求6所述的一種氣吸式殘膜回收裝置，其特征在于：所述傳動帶(19)與凹輪二(20)均設置在所述送料倉(14)的內部，所述凹輪二(20)的內部固定連接有轉動柱(21)。

8.根據權利要求7所述的一種氣吸式殘膜回收裝置，其特征在于：所述轉動柱(21)的外壁固定連接有起膜齒(22)，所述轉動柱(21)與轉動桿(16)均設置在所述送料倉(14)的內部。

技術總結
本技術涉及農業機械領域，公開了一種氣吸式殘膜回收裝置，包括風倉，所述風倉的內部固定連接有定位板，所述風倉的內部設置有氣吸組件，所述定位板的內壁滑動連接有集料板，所述集料板的頂部固定連接有安裝板，所述風倉的上表面固定連接有異形連接塊，所述異形連接塊的內部固定連接有固定桿，所述固定桿的外壁轉動連接有L型卡塊，所述固定桿的外壁套設有扭轉彈簧，所述扭轉彈簧的一端固定連接在所述異形連接塊的內壁。本技術中，解決了對集料板的取放過程中操作復雜與不便的問題，達到了可以快速輕松地對集料板進行取放，從而可以更快地更換滿載的集料板，減少停機時間，進而提高整體的工作效率。

技術研發人員：劉小強
受保護的技術使用者：新疆蜀農農業有限公司
技術研發日：20240716
技術公布日：2025/4/28
