本發明屬于小麥種子發芽活力測試，具體是用于不同積溫條件的小麥種子發芽活力測試裝置及方法。

背景技術：

1、小麥種子發芽活力測試裝置是指在小麥種子發芽實驗過程中所使用的裝置，目前對于小麥種子發芽活力測試，通常是將小麥種子種入培養容器中，然后將其放置在不同溫區的恒溫箱阿內，通過恒溫箱來模擬外界小麥種子的生長環境，并觀察不積溫條件下小麥種子的發芽活力，在小麥種子培育的過程中通常需要充足的新鮮空氣，現有恒溫箱在引入外界空氣換氣的過程中，由于外界空氣的溫度與恒溫箱內部的溫度存在溫差，導致恒溫箱在換氣的過程中，恒溫箱內部的溫度平衡會被打破，使其在換氣的過程中，箱內溫度無法維持原先的狀態，從而會對小麥種子發芽培育造成影響，進而會降低小麥種子發芽活力測試數據的精確性。

2、因此提出一種用于不同積溫條件的小麥種子發芽活力測試裝置來解決上述問題。

技術實現思路

1、為解決上述背景技術中提出的問題，本發明提供了用于不同積溫條件的小麥種子發芽活力測試裝置及方法。

2、為實現上述目的，本發明提供如下技術方案：用于不同積溫條件的小麥種子發芽活力測試裝置，包括小麥培育機構和換氣機構；

3、所述換氣機構設置在小麥培育機構內；

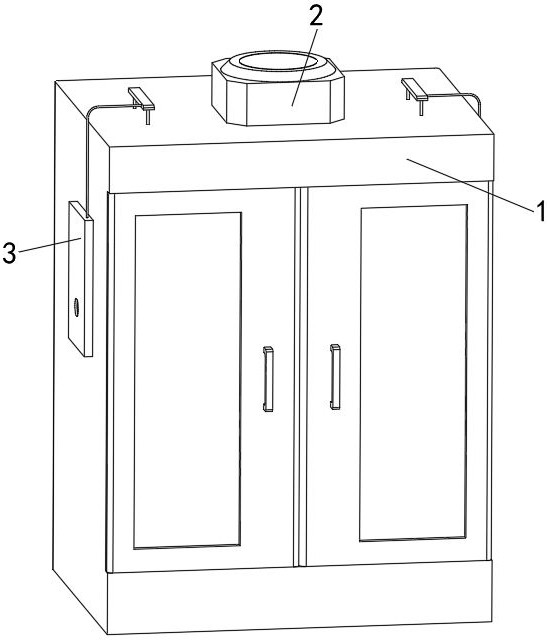

4、所述小麥培育機構包括培養箱，所述培養箱內設有兩個培養室，所述培養箱的上方安裝有進風機，所述進風機的頂端安裝有空氣濾芯，所述進風機的底部連接有位于培養箱內的通氣箱，所述培養室的內部設置有能控溫和控濕恒溫保濕組件，所述培養室內部的下方安裝有通氣板；

5、所述換氣機構包括蓄水池，所述蓄水池安裝在培養室內的上方，所述蓄水池內安裝有若干個能與通氣箱連通的波紋軟管，所述波紋軟管的底端連通有出水頭，所述出水頭內安裝有多孔板，所述蓄水池內承裝有水體，所述蓄水池內部的下方安裝有控溫板，所述蓄水池內部的一側設有能與蓄水池內部連通的氣道，所述蓄水池的下方安裝有能與氣道連通的氣筒，所述氣筒內套設有活塞，所述氣筒內部的一側連接有彈簧一，所述彈簧一的另一端與活塞連接，所述氣筒內部的一側連接有四個環繞的限位桿，所述限位桿穿過活塞，所述氣筒內部的另一側套設有干燥劑組，所述氣筒內鉸接有能將干燥劑組固定住的網蓋，所述網蓋的正面連接有磁吸塊一，所述氣筒上連接有能與磁吸塊一相吸的磁吸塊二。

6、優選地，所述氣筒的底部連通有進氣管，所述進氣管的底端穿過通氣板并延伸至培養室內部的下方且設有單向活瓣一，所述氣筒的一側環繞開設有若干個能與外界連通的排氣孔，所述氣筒的一側設有能將排氣孔封閉的單向活瓣二。

7、優選地，所述氣筒和氣道之間的連通處設有電磁推桿一，所述電磁推桿一的輸出端連接有能將氣筒和氣道之間連通封閉的閥門。

8、優選地，所述氣筒內安裝有位于活塞和干燥劑組之間的多孔盤一，所述限位桿的另一端與多孔盤一連接，所述多孔盤一的另一側活動安裝有多孔盤二，所述多孔盤一和多孔盤二上的圓孔相互錯位，所述多孔盤二外部的下方連接有位于氣筒內壁中的弧形齒板，所述氣筒的底部通過電機驅動連接有齒輪，所述齒輪與弧形齒板嚙合。

9、優選地，所述氣筒的背部安裝有電磁推桿二，所述電磁推桿二的輸出端連接有能將干燥劑組封閉的密封蓋。

10、優選地，還包括有調節機構，所述調節機構設置在小麥培育機構和換氣機構內，所述調節機構包括有四個固定套，四個所述固定套分別連接在四個限位桿外部，所述固定套的內部活動套設有位于限位桿外部的頂套，所述頂套內部的一側連接有彈簧二，所述彈簧二的另一端與氣筒的內壁連接，所述固定套的兩側滑移安裝有能卡接在頂套內的卡塊，所述卡塊上連接有彈簧三，所述彈簧三的另一端與固定套的內壁連接，所述固定套兩側的內部滑移安裝有能與卡塊斜面抵接斜面塊，所述斜面塊的另一側連接有嵌入至氣筒內壁中的活動桿，所述活動桿的另一端連接有嵌入至氣筒內壁中連接板，所述連接板的外側連接有半球塊，所述活動桿的外部套設有拉簧，所述拉簧的一端與斜面塊連接，所述拉簧的另一端與固定套的內壁連接。

11、優選地，所述氣筒朝外的一端活動安裝有齒盤，所述齒盤內部的上下方均開設有弧槽二，所述齒盤內部的兩側開設有弧槽一，所述半球塊設置有四個，四個所述半球塊分別位于弧槽二和弧槽一內。

12、優選地，所述出水頭的頂部連接有連接桿，所述連接桿的頂端延伸至培養箱的外部且連接有能受電缸驅動的升降板，所述升降板的一側連接有彎管，所述彎管的底端連接有能與齒盤嚙合的齒壓板，所述培養箱的兩側連接有位于齒盤和齒壓板外部的護罩。

13、優選地，如下操作步驟：

14、s1：將若干顆小麥種子分別種入兩個培養容器中，然后再將其分別放入兩個培養室內的通氣板上，通過恒溫保濕組件分別控制兩個培養室內的溫度，使兩個培養室內的溫度不同；

15、s2：通過外界溫度和培養室內部的溫度進行對比，判斷外界溫度是低于還是高于培養室內溫度，在控溫板作用下，可以控制蓄水池內部水體溫度的高低；

16、s3：在換氣時，由于空氣濾芯運行，可以引入外界空氣經過空氣濾芯的過濾再進入通氣箱內，然后通過波紋軟管和出水頭進入蓄水池內的水體中，外界空氣在經過出水頭時，會被多孔板上的多孔進行分割，減小空氣在水體中的氣泡體積，并增加氣泡的數量，使空氣能均勻的與水體接觸來進行熱交換；

17、s4：隨著氣泡上浮到液面破裂后，被加熱或冷卻后空氣將會位于蓄水池內的上方，然后隨著氣道進入氣筒內，再通過干燥劑組對經過水體的空氣進行除濕后排入培養室內。

18、與現有技術相比，本發明的有益效果如下：

19、本發明通過設置蓄水池和干燥劑組，在控溫板作用下，可以控制蓄水池內部水體溫度的高低，在換氣時，由于空氣濾芯運行，可以引入外界空氣經過空氣濾芯的過濾再進入通氣箱內，然后通過波紋軟管和出水頭進入蓄水池內的水體中，外界空氣在經過出水頭時，會被多孔板上的多孔進行分割，減小空氣在水體中的氣泡體積，并增加氣泡的數量，使空氣能均勻的與水體接觸來進行熱交換，隨著氣泡上浮到液面破裂后，被加熱或冷卻后空氣將會位于蓄水池內的上方，然后隨著氣道進入氣筒內，再通過干燥劑組對經過水體的空氣進行除濕后排入培養室內，避免培養室內部的濕度增加，有利于維持培養室內濕度的平衡，該設計可以在進氣過程中，可以根據內外溫差來對進入的空氣進行加熱或冷卻，以減少換氣過程中外界氣體的進入導致原先培養室內溫度的流失，保障培養室內部恒溫的穩定性，避免對小麥種子發芽培育造成影響，提高了小麥種子發芽活力測試數據的精確性。

20、本發明通過設置多孔盤一和多孔盤二，蓄水池內的空氣隨著氣道進入氣筒時，使氣筒內的氣壓增加，并推動活塞向外側移動，同時彈簧一被壓縮，當彈簧一移動到最大位置時，電磁推桿一的運行，帶動閥門移動來阻斷氣道和氣筒的連通，然后電機帶動齒輪旋轉，并嚙合帶動弧形齒板和多孔盤二在多孔盤一上轉動，使多孔盤一和多孔盤二上的圓孔相互對接，同時電磁推桿二運行，帶動密封蓋移動開啟，解除對干燥劑組封閉，此時在彈簧一的彈力恢復作用下，可以將氣體通過多孔盤一和多孔盤二上的圓孔排至干燥劑組上，在外界加熱后的空氣進入到氣筒內時，氣體會在氣筒內均勻分布，同時多孔盤一和多孔盤二上圓孔的設計，可以使氣體均勻經過干燥劑組，保障干燥劑組整體可以被均勻合理的使用，從而避免干燥劑組在使用過程中由于局部被經常使用導致該部分提前失效。

21、本發明通過設置半球塊和齒盤，當外界溫度和培養室內部溫度的差值減小時，控制端通過電缸帶動升降板、連接桿和出水頭上升，同時根據差值的大小來調節出水頭上升的高度，在差值縮小時，出水頭的高度提升時，出水頭噴出的氣泡在水體里上升的距離縮短，且空氣與水體的接觸換熱時間縮短，從而可以提高總體的換氣效率，由于升降板的上升，可以帶動彎管和齒壓板向上移動，齒壓板嚙合帶動齒盤旋轉，使半球塊脫離弧槽一或弧槽二的內部，并被齒盤擠壓向內收縮，并解除頂套的固定，此時處于壓縮狀態的彈簧二，由于彈力的恢復作用，會推動頂套移動并抵接在活塞上，從而使活塞的復位彈力增大，進而可以提高活塞將空氣推入培養室內的速度，同時加速了空氣經過干燥劑組的速度，使干燥劑組對空氣的除濕強度降低，由于空氣與水體的接觸時間縮短，空氣中的濕度也相對減少，因此對空氣的除濕強度也需要降低。
