本發明涉及沙棘采收的，尤其涉及一種基于機器視覺的自適應沙棘采收裝置。

背景技術：

1、如今，沙棘果的主要采收方式仍依賴人工，效率低、成本高，無法實現對大規模種植的沙棘進行完全采收。近年來，隨著機器視覺技術的成熟與進步，為沙棘果的自動化采收提供了更加高效、智能化方案。目前，針對沙棘果采收領域的自走式設備研究尚處于起步階段，且大多局限于傳統農機的范疇，智能化程度不足。這些設備多依靠駕駛?cè)藛T手動調節，無法科學且實時的調節機構，且切割范圍往往固定不變，導致了較高的漏割率，還可能對沙棘果樹造成不必要的傷害。通過加裝視覺模塊，可以實現采收的自動實時調節。因此，研制智能化程度更高、可自動調節的具有機器視覺的沙棘采收裝置才是未來的發展趨勢。

2、本發明則采用工業相機以獲取沙棘果樹的圖像信息，通過算法識別果實、枝葉和背景，提取果實的位置、大小和成熟度等特征，并基于圖像信息，定位果實的三維坐標，為執行機構提供最佳采收位置。

技術實現思路

1、針對上述產生的沙棘采收裝置智能化不足、無法根據樹枝狀態實時調整各機構位置、易對樹木造成傷害的問題，通過加裝視覺模塊的方式，本發明的目的在于提供一種基于機器視覺的自適應沙棘采收裝置。

2、為了實現上述目的，本發明采取的技術方案為：

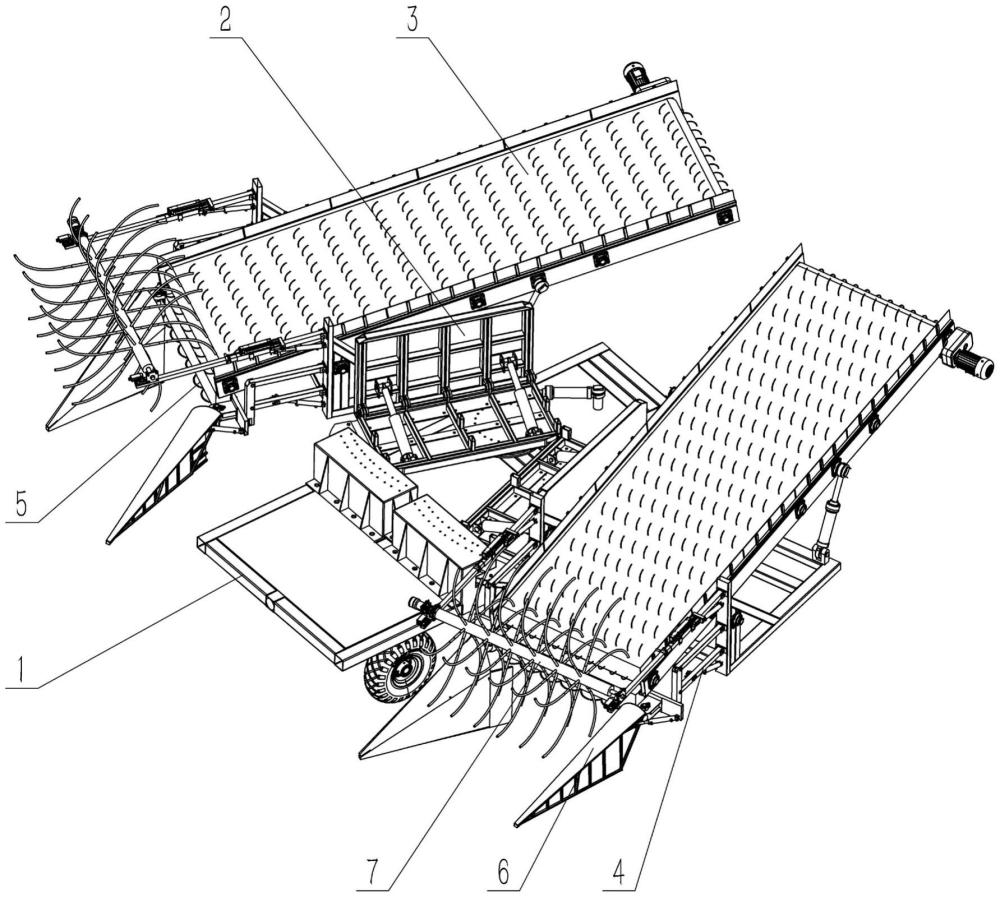

3、一種基于機器視覺的自適應沙棘采收裝置，其中，包括：車架1、液壓驅動系統、控制系統和沙棘采收機構，車架1上安裝有一個或兩個沙棘采收機構；當車架1上安裝有一個沙棘采收機構時，沙棘采收機構設置在車架1的左側或右側；當車架1上安裝有兩個沙棘采收機構時，兩個沙棘采收機構設置在車架1的左、右兩側；

4、所述沙棘采收機構包括：翻折機構2、輸送機構3、高度調整機構4、切割機構5、聚枝機構6和撥枝機構7，翻折機構2轉動安裝在車架1上，輸送機構3安裝在翻折機構2上，切割機構5和撥枝機構7通過高度調整機構4安裝在輸送機構3的前端，聚枝機構6安裝在切割機構5的前端；所述聚枝機構6用于集束沙棘枝條，所述切割機構5用于切割集束的沙棘枝條，所述撥枝機構7用于將切割后的沙棘枝條拋送至輸送機構3上，所述輸送機構3用于將切割后的沙棘枝條移送至堆料處；

5、液壓驅動系統包括：液壓泵驅動裝置和電磁閥組，電磁閥組安裝在液壓泵驅動裝置的輸出端，翻折機構2、輸送機構3、高度調整機構4、聚枝機構6和撥枝機構7均與電磁閥組通過液壓管路連通；

6、電磁閥組、控制系統、輸送機構3、高度調整機構4和切割機構5之間電連接，所述控制系統用于控制沙棘采收裝置運行。

7、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述翻折機構2包括：回轉支撐軸承201、液壓翻折機202和導向液壓缸204，液壓翻折機202包括：第一翻折板、第二翻折板和翻折液壓缸，第一翻折板的下側邊和第二翻折板的側邊鉸接，第一翻折板和第二翻折板之間安裝有至少一個翻折液壓缸，多個翻折液壓缸用于調節第一翻折板和第二翻折板之間的夾角角度；第二翻折板通過回轉支撐軸承201轉動安裝在車架1的上表面，導向液壓缸204的一端和車架1的上表面轉動連接，導向液壓缸204的另一端和第二翻折板的一端轉動連接，導向液壓缸204用于驅動第二翻折板轉動。

8、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述翻折機構2還包括：輔助支撐203，輔助支撐203安裝在車架1的上表面，輔助支撐203內設有弧形滑道，第二翻折板的另一端滑移安裝在弧形滑道內。

9、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述輸送機構3包括：支架301、傳送帶302和升降液壓缸303，支架301安裝在第一翻折板上，傳送帶302的前部的兩側分別與支架301的前端的兩側轉動連接，兩個升降液壓缸303對稱設置，兩個升降液壓缸303的缸體端部分別與支架301的后端的兩側轉動連接，兩個升降液壓缸303的缸桿端部分別與傳送帶302的后部的兩側轉動連接；兩個升降液壓缸303用于驅動傳送帶302繞支架301的前端轉動。

10、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述高度調整機構4包括：后支撐板401、撥枝輪調節桿405、撥枝輪支撐桿406、電推缸407、電推缸連接件408和撥枝輪液壓缸411，兩個后支撐板401分別安裝在支架301的前端的兩側，每一個撥枝輪調節桿405的后端轉動安裝在一個后支撐板401的上端，每一個撥枝輪調節桿405的下方設有一個撥枝輪液壓缸411，撥枝輪液壓缸411的缸體端部轉動安裝在后支撐板401上，撥枝輪液壓缸411的缸桿端部轉動安裝在撥枝輪調節桿405的中部；所述撥枝輪液壓缸411用于驅動撥枝輪調節桿405轉動；每一個撥枝輪支撐桿406插裝在一個撥枝輪調節桿405的前端，該撥枝輪調節桿405的前端與一個電推缸407的缸體連接，該撥枝輪支撐桿406的中部與該電推缸407的缸桿端部通過一個電推缸連接件408連接，所述電推缸407用于驅動撥枝輪支撐桿406沿?fù)苤喺{(diào)節桿405滑移。

11、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述高度調整機構4還包括：工業攝像頭409，每一個撥枝輪支撐桿406的前端安裝有一個工業攝像頭409，所述工業攝像頭409與控制系統電連接。

12、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述高度調整機構4包括：上連桿402、下連桿403、前連接桿404和刀具液壓缸410，每一個上連桿402的后端和一個后支撐板401轉動連接，每一個下連桿403的后端和一個后支撐板401轉動連接，位于同一后支撐板401上的上連桿402位于下連桿403的上方；位于同一后支撐板401上的上連桿402的前端和下連桿403的前端分別與前連接桿404的上、下兩端轉動連接；每一個下連桿403的下方設有一個刀具液壓缸410，刀具液壓缸410的缸體端部轉動安裝在后支撐板401上，刀具液壓缸410的缸桿端部轉動安裝在下連桿403的中部。

13、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述切割機構5包括：刀架501、夾鋸片電機502、圓鋸片503、電機保護殼504和刀架后端連接部505，刀架501的兩端均安裝有刀架后端連接部505，每一個刀架后端連接部505安裝在一個前連接桿404上；刀架501的前側安裝有多個夾鋸片電機502和一個底側開口的電機保護殼504，多個夾鋸片電機502均位于電機保護殼504內，每一個夾鋸片電機502的輸出端安裝有一個圓鋸片503，多個圓鋸片503均從電機保護殼504的底側開口處伸出。

14、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述聚枝機構6包括：聚枝板601和聚枝板液壓缸602，兩個聚枝板601對稱設置在刀架501的兩端且轉動安裝在刀架501上，多個夾鋸片電機502均位于兩個聚枝板601之間，兩個聚枝板液壓缸602分別設于兩個聚枝板601的外側，聚枝板液壓缸602的缸體端部和刀架501轉動連接，聚枝板液壓缸602的缸桿端部和聚枝板601轉動連接，兩個聚枝板液壓缸602用于調節兩個聚枝板601之間的夾角角度。

15、上述的基于機器視覺的自適應沙棘采收裝置，其中，所述撥枝機構7包括：撥枝輪701、液壓馬達702、聯軸器703和軸承座704，每一個撥枝輪支撐桿406的前端安裝有一個軸承座704，位于同一撥枝輪支撐桿406上的軸承座704設于工業攝像頭409的后側，撥枝輪701的兩端分別與兩個軸承座704轉動連接；液壓馬達702的輸出端和撥枝輪701的一端通過聯軸器703傳動連接，液壓馬達702和電磁閥組通過液壓管路連通。

16、本發明由于采用了上述技術，使之與現有技術相比具有的積極效果是：

17、(1)本發明可同時對兩行沙棘樹進行采收，同時配有工業攝像頭，可通過圖像識別確定樹枝的生長情況、倒伏情況及沙棘果的分布情況，并依據反饋的數據自動調整左右兩側聚枝板間的開合角度，刀架的高度和撥枝輪的高度及伸出長度，同時可以通過回轉支撐軸承的小幅轉動來調整對沙棘樹的中心位置；

18、(2)本發明中，左右兩側的采收裝置完全獨立動作，可各自根據所要采收的沙棘樹的狀態分別獨立進行調整，該發明整體結構簡單，采收效率高，采收效果好，智能化程度較高，適合對沙棘果的自動化高效采收。
