本申請屬于建筑施工，尤其涉及一種便攜式外墻洞口封堵涂刷裝置。

背景技術：

1、隨著工程建設行業的大力發展，加快了城鎮化的進程，越來越多的高層建筑拔地而起。然而，高層建筑在建設過程中使用的附著式升降腳手架、懸挑式腳手架等，其附墻支座拆除后，留下了螺桿洞口，此處的外墻滲水風險一直困擾著廣大業主。

2、對于實際工程中外墻螺桿洞口的封堵，常采用的方式是將螺桿洞口用封堵材料進行封堵，然后外墻外側再涂刷一層防水涂料或防水砂漿。由于外墻外側在涂刷過程中常常采用毛刷直接涂刷，當涂刷量較少時，容易導致防水涂料(防水砂漿)涂刷不均勻、不飽滿，從而達不到防水效果。如果涂刷過多，易造成材料浪費，且污染外墻。

3、因此，針對外墻螺桿洞口封堵后的涂刷，有必要采用更為有效的便攜式涂刷裝置。

技術實現思路

1、本申請的目的在于：為了克服現有技術問題，公開了一種便攜式外墻洞口封堵涂刷裝置，通過本便攜式外墻洞口封堵涂刷裝置的結構設置能有效處理外墻表面防水涂刷，確保防水涂刷均勻、密實、美觀，避免外墻雨水沿洞口滲透。

2、本申請目的通過下述技術方案來實現：

3、一種便攜式外墻洞口封堵涂刷裝置，所述便攜式外墻洞口封堵涂刷裝置包括：雙層料腔、供料單元和涂抹單元；

4、所述雙層料腔為柱狀結構，包括第一腔體和第二腔體，所述第一腔體與第二腔體同軸設置，且第一腔體繞第二腔體的外側設置；

5、所述供料單元經弧形管與第一腔體連接，用于為第一腔體提供封堵物料；

6、所述涂抹單元設置于第二腔體內，并能沿第二腔體的軸向活動；

7、所述第一腔體的底端設有朝向第二腔體的若干出料口，用于將第一腔體內的物料輸送至第二腔體的底端，所述涂抹單元將經出料口輸出的物料推至待處理外墻洞口，并完成涂抹作業。

8、根據一個優選的實施方式，所述第二腔體的底端設有喇叭狀開口，

9、所述第二腔體由頂端至底端的壁面依次為第一豎直圓柱面、喇叭狀擴大斜面、第二豎直圓柱面；

10、所述出料口設置于第二豎直圓柱面之上。

11、根據一個優選的實施方式，所述涂抹單元包括：握盤、傳動桿、橡膠塞，

12、所述握盤設置于傳動桿一端端部，所述橡膠塞設置于傳動桿另一端端部；

13、所述橡膠塞的外形與所述第二腔體底端的喇叭狀開口相匹配，并能根據橡膠塞所處位置的不同，實現對出料口的封閉和開放控制。

14、根據一個優選的實施方式，當所述橡膠塞緊貼喇叭狀擴大斜面時，所述出料口能夠向橡膠塞表部輸送物料，

15、當橡膠塞表部上接收了足夠物料時，通過握盤可推動橡膠塞將相應物料推至待處理外墻洞口。

16、根據一個優選的實施方式，所述橡膠塞的表部設有若干刷毛，用于完成對外墻洞口進行涂抹作業。

17、根據一個優選的實施方式，所述第二腔體內設有十字固定架，所述傳動桿貫穿于所述十字固定架的中心圓環設置。

18、根據一個優選的實施方式，所述雙層料腔頂端為實心桶壁，所述實心桶壁的上設有開孔，且所述實心桶壁外側設有桶托。

19、根據一個優選的實施方式，所述供料單元包括：料斗桶，所述料斗桶經弧形管與第一腔體連通；所述弧形管上設有閥體結構，用于完成弧形管的導通控制。

20、根據一個優選的實施方式，所述供料單元還包括橡膠氣囊，所述料斗桶的頂端設有金屬封蓋，所述橡膠氣囊經橡膠管與金屬封蓋上開口連接，

21、通過捏動橡膠氣囊，完成料斗桶內的物料泵出，并在氣壓下實現物料經出料口的輸出。

22、根據一個優選的實施方式，設置于弧形管上的閥體結構包括：閥卡基座、螺栓和界面板，

23、所述弧形管貫穿于閥卡基座設置，所述界面板能夠于閥卡基座內實現插拔活動，并通過插入深度完成弧形管管體流通截面控制，所述螺栓用于完成界面板的位置固定；

24、界面板能通過其所在橫截面位置來改變弧形管的有效內徑，從而控制料斗桶的灌裝速度，并且防止正式操作過程中物料倒流。

25、前述本申請主方案及其各進一步選擇方案可以自由組合以形成多個方案，均為本申請可采用并要求保護的方案。本領域技術人員在了解本申請方案后根據現有技術和公知常識可明了有多種組合，均為本申請所要保護的技術方案，在此不做窮舉。

26、本申請的有益效果：通過本便攜式外墻洞口封堵涂刷裝置的結構設置能有效處理外墻表面防水涂刷，確保防水涂刷均勻、密實、美觀，避免外墻雨水沿洞口滲透。

技術特征：

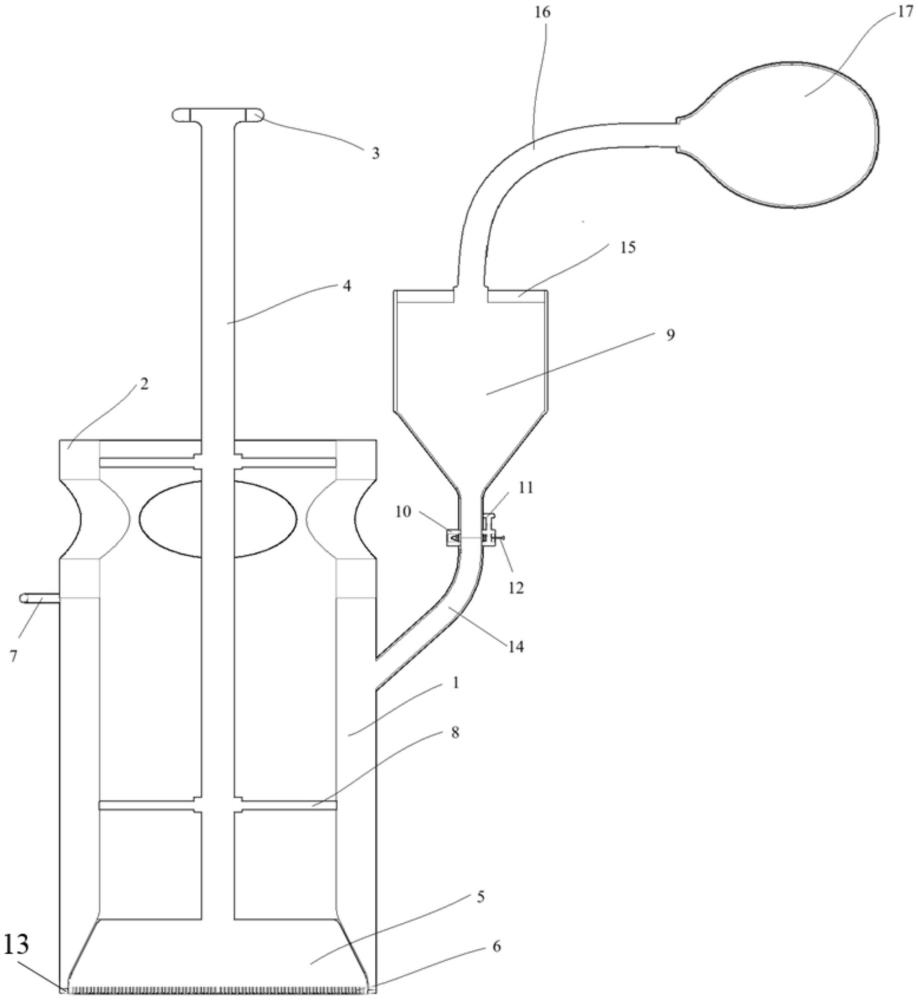

1.一種便攜式外墻洞口封堵涂刷裝置，其特征在于，所述便攜式外墻洞口封堵涂刷裝置包括：雙層料腔(1)、供料單元和涂抹單元；

2.如權利要求1所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述第二腔體(102)的底端設有喇叭狀開口，

3.如權利要求2所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述涂抹單元包括：握盤(3)、傳動桿(4)、橡膠塞(5)，

4.如權利要求3所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，當所述橡膠塞(5)緊貼喇叭狀擴大斜面(102b)時，所述出料口(13)能夠向橡膠塞(5)表部輸送物料，

5.如權利要求4所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述橡膠塞(5)的表部設有若干刷毛(6)，用于完成對外墻洞口進行涂抹作業。

6.如權利要求4所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述第二腔體(102)內設有十字固定架(8)，所述傳動桿(4)貫穿于所述十字固定架(8)的中心圓環設置。

7.如權利要求1所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述雙層料腔(1)頂端為實心桶壁(2)，所述實心桶壁(2)的上設有開孔，且所述實心桶壁(2)外側設有桶托(7)。

8.如權利要求1所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述供料單元包括：料斗桶(9)，所述料斗桶(9)經弧形管(14)與第一腔體(101)連通；所述弧形管(14)上設有閥體結構，用于完成弧形管(14)的導通控制。

9.如權利要求8所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，所述供料單元還包括橡膠氣囊(17)，所述料斗桶(9)的頂端設有金屬封蓋(15)，所述橡膠氣囊(17)經橡膠管(16)與金屬封蓋(15)上開口連接，

10.如權利要求1所述的便攜式外墻洞口封堵涂刷裝置，其特征在于，設置于弧形管(14)上的閥體結構包括：閥卡基座(10)、螺栓(11)和界面板(12)，

技術總結
本申請公開了一種便攜式外墻洞口封堵涂刷裝置，包括：雙層料腔、供料單元和涂抹單元；所述雙層料腔為柱狀結構，包括第一腔體和第二腔體，所述第一腔體與第二腔體同軸設置，且第一腔體繞第二腔體的外側設置；所述供料單元經弧形管與第一腔體連接，用于為第一腔體提供封堵物料；所述涂抹單元設置于第二腔體內，并能沿第二腔體的軸向活動；所述第一腔體的底端設有朝向第二腔體的若干出料口，用于將第一腔體內的物料輸送至第二腔體的底端，所述涂抹單元將經出料口輸出的物料推至待處理外墻洞口，并完成涂抹作業。通過本申請結構設置能有效處理外墻表面防水涂刷，確保防水涂刷均勻、密實、美觀，避免外墻雨水沿洞口滲透。

技術研發人員：羅波,李健,鐘浩,張濤,賴正乾,劉智明,楊揚,劉東林,蒲小聰
受保護的技術使用者：中國五冶集團有限公司
技術研發日：
技術公布日：2025/4/24
