本發明涉及水產養殖，具體為一種水產種苗繁殖裝置。

背景技術：

1、水產養殖主要從事于水生經濟動、植物養殖，為農業生產部門之一，按水域性質不同分為海水養殖業和淡水養殖業，在進行大規模的魚類養殖過程中，需要將魚苗單獨進行繁育，現有的手段多為設置單獨的養殖池，通過將同一批次的魚苗放入其中即可進行該批次水產種苗的繁育。

2、目前，在對養殖池內的魚苗進行投喂飼料時，當池內水質不佳或水中氧含量降低后導致魚苗的活性不高，為了避免魚苗池內魚苗活性不高導致吃食的積極性不夠后造成長勢不佳，常用的方式是提前將池內的增氧機打開，從而提高魚苗的活性，但是這種方式會導致魚苗大量聚集在增氧機附近，從而在投喂飼料時，大量聚集的魚苗爭搶飼料比較激烈，容易造成部分魚苗爭搶不到飼料，從而久而久之，同一批魚苗之間長勢出現差異，魚苗個頭大小不一，導致魚苗整體質量不佳。

技術實現思路

1、本發明的目的是提供一種水產種苗繁殖裝置，替代傳統的魚苗繁殖裝置，避免了在對魚苗進行投喂飼料時，魚苗活性不足導致吃食不積極，從而造成魚苗長勢不同，影響整體質量的問題。

2、為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

3、一種水產種苗繁殖裝置，其包括：

4、箱體；

5、投喂機構，其安裝在所述箱體的一側且工作時間歇性的將飼料拋入所述箱體內；

6、震動機構，其安裝在所述箱體內，其中，當所述投喂機構工作時，自動驅動所述震動機構開始工作，對所述箱體內的水進行震蕩擾動；

7、水循環過濾機構，其安裝在所述箱體內，其中，當所述震動機構工作時，自動驅動所述水循環過濾機構進行工作，對所述箱體內的雜質進行濾除后，將過濾后的水重新導入到所述箱體內。

8、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述投喂機構包括安裝在所述箱體側壁且一側具有開口的容納槽、位于所述容納槽一側的投食槽、一端與所述投食槽連通且另一端與所述容納槽連通的導食槽以及工作時間歇性將所述投食槽內的飼料導入到所述容納槽內且將導入到所述容納槽內的飼料拋出的驅動組件。

9、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述容納槽的開口處具有弧形結構的導料罩；

10、所述驅動組件包括位于所述容納槽一側的驅動電機、位于所述容納槽內的且側壁具有一個刮板的第一連接軸以及位于所述導食槽內且側壁具有四個擋板的第二連接軸，所述第一連接軸的一端具有第一凸輪，所述第二連接軸的一端具有四個第二凸輪，其中，相鄰的兩個所述第二凸輪之間的間隙與所述第一凸輪適配。

11、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述震動機構包括安裝在所述箱體內壁兩端的固定板、位于所述固定板底部的多個第一彈性件、側壁與所述箱體內壁滑動連接且頂部與所述第一彈性件的底部連接的震動架以及一端與所述震動架傳動連接且另一端與所述驅動組件傳動連接的傳動組件。

12、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述第一連接軸臨近所述第一凸輪的一端具有第一皮帶輪；

13、所述傳動組件包括活動安裝在所述箱體內壁的第三連接軸、位于所述第三連接軸兩端且與所述震動架底部對應的第三凸輪以及位于所述第三連接軸一端且相互通過皮帶連接的第二皮帶輪，其中一個所述第二皮帶輪通過皮帶與所述第一皮帶輪連接。

14、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述水循環過濾機構包括安裝在所述箱體內且與所述震動架傳動連接的疏水導渣組件、輸入端與所述疏水導渣組件的輸出端連接且輸出端的擴散段底部連通有收集箱的文丘里管以及輸入端與所述文丘里管的輸出端連接的增壓水循環組件。

15、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述震動架的底部一側具有鋸齒板；

16、所述疏水導渣組件包括安裝在所述箱體內的過濾罩體、位于所述過濾罩體內的變徑絞龍以及與所述變徑絞龍的一端通過轉軸連接且與所述鋸齒板對應的棘輪。

17、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述增壓水循環組件包括一端與所述文丘里管的輸出端通過法蘭連接且另一端延伸到所述箱體上方的回流管以及位于所述回流管內且通過轉軸與所述變徑絞龍的另一端連接的第一葉輪。

18、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，還包括調節機構，所述調節機構包括位于所述回流管一側且一端與所述回流管的輸入端連通、另一端與所述回流管的輸出端連通的支流管、位于所述支流管的輸入端的第二葉輪以及當所述箱體內的水溫過高時觸發所述第二葉輪進行轉動的觸發組件。

19、作為本發明所述的一種水產種苗繁殖裝置的一種優選方案，其中，所述回流管的輸入端的內壁底部具有限位滑槽，所述第一葉輪的連接轉軸上具有第一齒輪，所述第二葉輪側壁通過連接軸連接有第二齒輪；

20、所述觸發組件包括安裝在所述回流管的管口處的雙金屬調速閥以及位于所述限位滑槽內的觸發件，所述觸發件包括底部延伸到所述限位滑槽內且一側具有第二彈性件移動塊、位于所述移動塊另一側的傘齒輪組以及與所述傘齒輪組的另一端連接的第三齒輪，所述第二彈性件的另一端與所述限位滑槽內壁連接。

21、與現有技術相比，本發明具有的有益效果是，該種水產種苗繁殖裝置，通過間歇性投喂飼料避免飼料一次投放聚集后造成浪費，震動機構工作對箱體內部進行擾動，使箱體內的養殖水產生震動，從而迫使魚苗分散活動，且同時模擬潮汐等自然現象，提高魚苗對后期環境的適應能力，水循環過濾機構對箱體內的糞便、殘食等進行濾除，且將過濾水重新導回到箱體內，同步改善水質的基礎上，增加養殖水的曝光，提高水中的含氧量，進而提高魚苗的活性，替代傳統的魚苗繁殖裝置，避免了在對魚苗進行投喂飼料時，魚苗活性不足導致吃食不積極，從而造成魚苗長勢不同，影響整體質量的問題。

技術特征：

1.一種水產種苗繁殖裝置，其特征在于，包括：

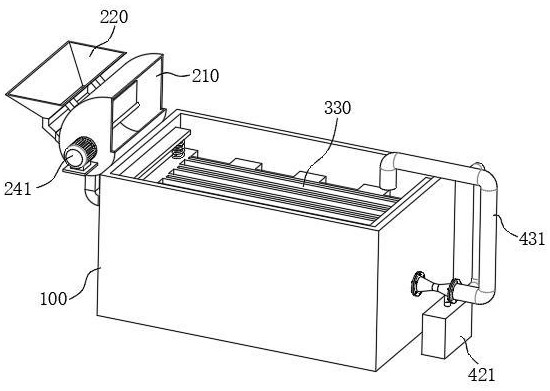

2.根據權利要求1所述的一種水產種苗繁殖裝置，其特征在于，所述投喂機構（200）包括安裝在所述箱體（100）側壁且一側具有開口的容納槽（210）、位于所述容納槽（210）一側的投食槽（220）、一端與所述投食槽（220）連通且另一端與所述容納槽（210）連通的導食槽（230）以及工作時間歇性將所述投食槽（220）內的飼料導入到所述容納槽（210）內且將導入到所述容納槽（210）內的飼料拋出的驅動組件（240）。

3.根據權利要求2所述的一種水產種苗繁殖裝置，其特征在于，所述容納槽（210）的開口處具有弧形結構的導料罩（211）；

4.根據權利要求3所述的一種水產種苗繁殖裝置，其特征在于，所述震動機構（300）包括安裝在所述箱體（100）內壁兩端的固定板（310）、位于所述固定板（310）底部的多個第一彈性件（320）、側壁與所述箱體（100）內壁滑動連接且頂部與所述第一彈性件（320）的底部連接的震動架（330）以及一端與所述震動架（330）傳動連接且另一端與所述驅動組件（240）傳動連接的傳動組件（340）。

5.根據權利要求4所述的一種水產種苗繁殖裝置，其特征在于，所述第一連接軸（242）臨近所述第一凸輪（2422）的一端具有第一皮帶輪（2423）；

6.根據權利要求4所述的一種水產種苗繁殖裝置，其特征在于，所述水循環過濾機構（400）包括安裝在所述箱體（100）內且與所述震動架（330）傳動連接的疏水導渣組件（410）、輸入端與所述疏水導渣組件（410）的輸出端連接且輸出端的擴散段底部連通有收集箱（421）的文丘里管（420）以及輸入端與所述文丘里管（420）的輸出端連接的增壓水循環組件（430）。

7.根據權利要求6所述的一種水產種苗繁殖裝置，其特征在于，所述震動架（330）的底部一側具有鋸齒板（331）；

8.根據權利要求7所述的一種水產種苗繁殖裝置，其特征在于，所述增壓水循環組件（430）包括一端與所述文丘里管（420）的輸出端通過法蘭連接且另一端延伸到所述箱體（100）上方的回流管（431）以及位于所述回流管（431）內且通過轉軸與所述變徑絞龍（412）的另一端連接的第一葉輪（432）。

9.根據權利要求8所述的一種水產種苗繁殖裝置，其特征在于，還包括調節機構（500），所述調節機構（500）包括位于所述回流管（431）一側且一端與所述回流管（431）的輸入端連通、另一端與所述回流管（431）的輸出端連通的支流管（510）、位于所述支流管（510）的輸入端的第二葉輪（520）以及當所述箱體（100）內的水溫過高時觸發所述第二葉輪（520）進行轉動的觸發組件（530）。

10.根據權利要求9所述的一種水產種苗繁殖裝置，其特征在于，所述回流管（431）的輸入端的內壁底部具有限位滑槽，所述第一葉輪（432）的連接轉軸上具有第一齒輪（4321），所述第二葉輪（520）側壁通過連接軸連接有第二齒輪（521）；

技術總結
本發明屬于水產養殖技術領域，具體涉及一種水產種苗繁殖裝置，包括箱體、投喂機構、震動機構以及水循環過濾機構，投喂機構安裝在所述箱體的一側且工作時間歇性的將飼料拋入所述箱體內；震動機構安裝在所述箱體內，其中，當所述投喂機構工作時，自動驅動所述震動機構開始工作，對所述箱體內的水進行震蕩擾動；水循環過濾機構安裝在所述箱體內，其中，當所述震動機構工作時，自動驅動所述水循環過濾機構進行工作，對所述箱體內的雜質進行濾除后，將過濾后的水重新導入到所述箱體內，該種水產種苗繁殖裝置，替代傳統的魚苗繁殖裝置，避免了在對魚苗進行投喂飼料時，魚苗活性不足導致吃食不積極，從而造成魚苗長勢不同，影響整體質量的問題。

技術研發人員：王巖,孫成,孫利東,楊曉彤,張彥輝,劉玉翠,法鴻潔,孟祥涵
受保護的技術使用者：山東簡智機械制造有限公司
技術研發日：
技術公布日：2025/4/24
