本發明屬于非織造加工，涉及一種熔噴紡絲模頭與用其制備的中空卷曲纖維基絮片及制備方法。

背景技術：

1、中空卷曲纖維作為一種重要的保暖材料，因其內部中空結構和卷曲形態能夠有效鎖住空氣、形成保溫層，從而減少熱量流失，在保暖領域得到了廣泛應用。然而，盡管其制備工藝已取得一定進展，現有技術在中空卷曲纖維的保暖性能方面仍存在亟待解決的關鍵問題。

2、現有技術無法在纖維表面有效構建多層次隔熱屏障，導致熱量通過對流和輻射的散失率較高，嚴重制約了中空卷曲纖維制品在低溫環境下的保暖性能。例如，公開號為cn115807271a的專利申請公開了噴絲板、非對稱雙中空卷曲滌綸及其制備方法，該方法制備非對稱雙中空卷曲滌綸所用噴絲板包括噴絲板本體、及形成在所述噴絲板本體上的若干噴絲孔，所述噴絲孔為類“9”字形結構，所述噴絲孔包括互相不連接且依次排布的第一弧形長孔、第二弧形長孔和第三弧形長孔，所述第一弧形長孔、第二弧形長孔和第三弧形長均為類“c”字形結構，使用該噴絲板且利用出孔膨化效應和剪切速率的差異制備了具有竹節形態的非對稱雙中空卷曲滌綸，也就是集異形、中空、卷曲特征于一體的仿麻滌綸。然而，非對稱結構纖維雖能提升纖維纏結效果，但生產過程中也會因噴絲孔堵塞造成的異形度偏差超過10%時，纖維排列取向度下降，致使絮片導熱系數增加0.02~0.03?w/(m·k)，保暖性能明顯下降。

3、因此，研究一種熔噴紡絲模頭與用其制備的中空卷曲纖維基絮片及制備方法，以解決上述問題，具有十分重要的意義。

技術實現思路

1、本發明的目的是解決現有技術存在的問題，提供一種熔噴紡絲模頭與用其制備的中空卷曲纖維基絮片及制備方法。

2、為達到上述目的，本發明采用的技術方案如下：

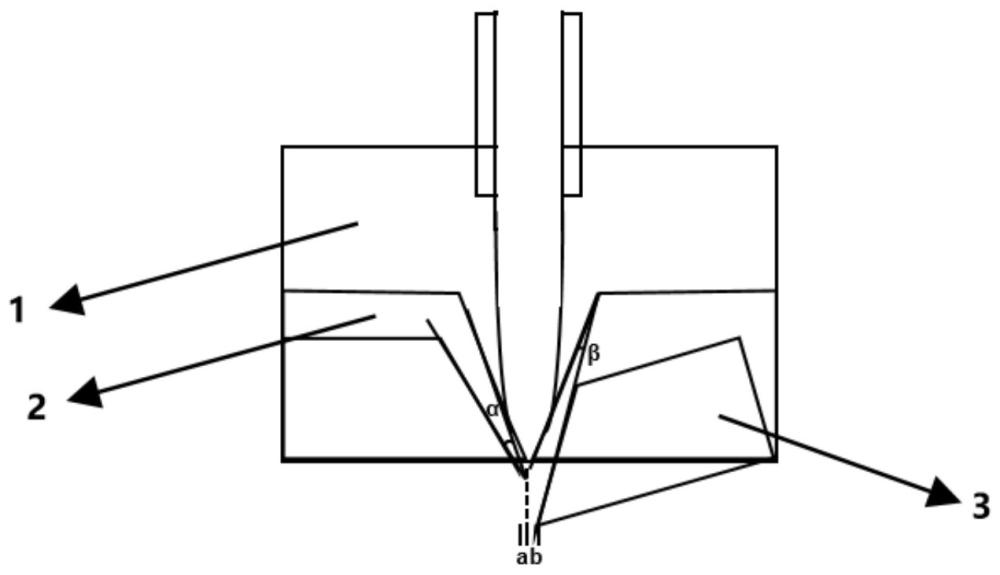

3、一種熔噴紡絲模頭，包括噴絲板和氣板，噴絲板上設置有多個噴絲孔，氣板的數量為兩個，且分別設置在噴絲板下方的兩側，兩個氣板的內側分別與噴絲板之間形成夾縫槽，即風道；記一個氣板為氣板ⅰ，氣板ⅰ的內側所在平面與相對的噴絲板面之間的夾角為α，且氣板ⅰ出口端與噴絲孔中心之間的水平距離為a；記另一個氣板為氣板ⅱ，氣板ⅱ的內側所在平面與相對的噴絲板面之間的夾角為β，且氣板ⅱ出口端與噴絲孔中心之間的水平距離為b；α=10°~45°，β=45°~89°，且α≠β；b=1.1a~3a。

4、作為優選的技術方案：

5、如上所述的一種熔噴紡絲模頭，噴絲孔為c型孔，多個噴絲孔呈單排排列；由于熔體的出口膨脹效應是影響纖維閉合成孔能力的主要因素之一。使用c形噴絲板進行熔紡時，可以通過調整噴絲板的形狀和尺寸來控制熔體的流動和膨脹。適當?shù)膰娊z板設計可以優化熔體的流動狀態，減少不必要的膨脹，從而提高纖維的閉合成孔能力和整體質量。

6、如上所述的一種熔噴紡絲模頭，噴絲孔的直徑為0.2~0.4mm，長徑比大于10，孔距為0.6~1.0mm。

7、本發明還提供一種中空卷曲纖維基絮片的制備方法，熔噴原料經螺桿擠出機熔融混合后被送入熔噴計量泵，計量后的熔體經熔噴紡絲模頭均勻噴出，在受到兩側非對稱分布?xì)饬鞯睦煲约袄鋮s固化后被接收裝置收集，層層累積后得到中空卷曲纖維基絮片；

8、熔噴紡絲模頭采用的是如上任一項所述的熔噴紡絲模頭；

9、a至少為0.5mm；

10、氣板ⅰ的內側與噴絲板之間所形成的風道內的風壓為0.25~0.43mpa，氣板ⅱ的內側與噴絲板之間所形成的風道內的風壓為0.05~0.25mpa；由于兩個風道為同一供風裝置（熱風機）供風，當出口角度太小，則會產生壓縮和速度增加，從而會增加風壓；如果出口角度太大，則會減少壓縮和速度，從而減少風壓；

11、由于風壓和風量成反比，隨著α、β角度變小風壓會逐漸變大，則風量越小，反之角度變大風壓變小，則風量越大。當同時通過控制風道的風向、風的角度，使得一邊風道的風向是小角度（10°~45°）且風量小，而另一邊風道的風向是大角度（45°~89°）且風量大，這種非對稱的風向和風量配置實際上是在為渦流的形成創造條件；在熔噴工藝中，渦流的形成主要是由氣流的剪切和碰撞所產生的。如圖4所示，本發明先以較小的角度和風量吹向熔體細流，起一個引導的作用，以使熔體細流開始發生輕微的偏轉和形變，隨后再以較大的角度和更大的風量吹向熔體細流，由于角度較大且風量充足，它會對熔體細流產生強烈的剪切和碰撞作用，這種強烈的剪切力會使熔體細流發生劇烈的形變和旋轉，從而形成渦流5。當這兩股氣流在熔體細流處相遇時，它們之間的相互作用和碰撞會進一步增強渦流5的形成。此外，在非對稱渦流與熔噴的協同作用下，使得熔體在噴射過程中遭受到特定的力學影響，促使纖維在凝固之前即形成中空且卷曲的獨特結構。

12、由于渦流中的氣流速度和方向不斷變化，也會對纖維產生交替的拉伸和壓縮作用，這種作用使得纖維在不同方向上發生形變，形成卷曲，并且隨著渦流的持續作用，纖維的中空卷曲形態逐漸形成并得以固定，同時纖維內部的分子鏈也會發生重新排列，以適應這種中空卷曲形態。

13、由于最終制得的中空卷曲纖維具有三維空間的立體卷曲結構，這種結構使得纖維在形態上呈現出三維特性，而非簡單的二維平面形態。當它們相互堆砌時，能夠形成更為蓬松和立體的結構。蓬松的絮片意味著纖維之間的空隙更大，這些空隙為空氣提供了更多的儲存空間，使得絮片能夠容納更多的空氣。蓬松的絮片中的大量空氣層形成了有效的保溫屏障，提高了絮片的保暖性。

14、作為優選的技術方案：

15、如上所述的一種中空卷曲纖維基絮片的制備方法，熔噴原料包括聚合物，或者進一步地還包括輔助材料；

16、聚合物為聚酯類聚合物和聚烯烴類聚合物中的一種或多種；

17、聚酯類聚合物為pbt（聚對苯二甲酸丁二醇酯）、pc（聚碳酸酯）、ptt（聚對苯二甲酸丙二醇酯）、tpu（熱塑性聚氨酯）、pa6（聚酰胺6）、pea（聚酰胺酯）、pctfe（聚三氟氯乙烯）、pps（聚苯硫醚）、pom（聚甲醛）、pla（聚乳酸）、pha（聚羥基脂肪酸酯）、pcl（聚已內酯）、pet（聚對苯二甲酸乙二醇酯）、pmma（聚丙烯酸甲酯）和pbat（聚己二酸/對苯二甲酸丁二酯）的一種；

18、聚烯烴類聚合物為pp（聚丙烯）、pe（聚乙烯）和ps（聚苯乙烯）的一種；

19、輔助材料為有機成核劑、無機成核劑、納米金屬、金屬氧化物納米粒子和陶瓷微粉中的一種或多種；這些輔助材料可以提高絮片的隔熱性能，從而提高其保暖性能（提高隔熱性能之所以可以提高保暖性能，是因為隔熱與保暖在本質上都是阻止熱量的傳遞，保暖和隔熱本質上是一樣的，都是為了阻止熱量的傳遞?。保暖主要是防止內部熱量散失到外部，而隔熱則是阻止外部熱量傳入內部）。

20、如上所述的一種中空卷曲纖維基絮片的制備方法，輔助材料相對于聚合物的添加量小于5wt%。

21、如上所述的一種中空卷曲纖維基絮片的制備方法，螺桿擠出機一至五區溫度分別為130~240℃、140~250℃、150~260℃、160~270℃、170~280℃，模頭溫度為180~290℃；計量泵頻率為1~20hz；非對稱分布?xì)饬饔赏粺犸L(fēng)機產生，熱風機出風的風溫為130~230℃，風壓為0.10~0.28mpa；接收距離為50~110cm，輸網簾頻率為1~8hz。

22、本發明還提供采用如上任一項所述的制備方法制得的中空卷曲纖維基絮片，中空卷曲纖維基絮片的厚度為2~4mm，熱阻為0.7~2.3?m2·k/w，導熱系數為0.0217~0.02377?w/（m·k），克羅值為4.5~5。本發明在保持絮片輕薄的同時，可以實現優異的保暖性能（可通過熱阻、導熱系數和克羅值進行表征，熱阻和克羅值越大，導熱系數越小，則保暖性越好），明顯優于現有技術。

23、有益效果：

24、（1）本發明在熔噴紡絲模頭內部采用了非對稱的渦流設計，在非對稱渦流和熔噴的共同作用下，熔體在噴射過程中會受到特定的力學作用，使得纖維在凝固前形成中空且卷曲的結構，這種結構不僅提高了纖維的蓬松度和保暖性，還使得纖維在紡織、填充等領域具有更廣泛的應用前景。

25、（2）本發明采用的熔噴紡絲模頭可實現連續化、自動化生產中空卷曲纖維，提高生產效率，降低生產成本，使得中空卷曲纖維在市場競爭中具有更強的優勢。

26、（3）本發明的噴絲孔為c型孔，可以通過調整噴絲板的形狀和尺寸來控制熔體的流動和膨脹。適當?shù)膰娊z板設計可以優化熔體的流動狀態，減少不必要的膨脹，從而提高纖維的閉合成孔能力和整體質量；此外，這種特殊的孔形有助于熔體細流更均勻地通過噴絲板，從而生產出質量穩定、形態均勻的中空卷曲纖維。

27、（4）本發明通過采用所設計的熔噴紡絲模頭，制得的中空卷曲纖維基絮片在保持輕薄特性的同時具有優異的保暖性能，應用前景廣闊。
