本發明涉及施肥無人機，具體為一種可以均勻施肥的無人機。

背景技術：

1、施肥無人機是一種應用于農業領域的智能設備，通常由飛行平臺（多旋翼無人機為主）、導航飛控系統、施肥系統等部分組成。它借助先進的導航技術，可按照預先設定的路線精準飛行，能實現自動化、智能化施肥作業。其施肥系統可以將肥料均勻地播撒到農田中，通過調節飛行速度、高度和施肥裝置的流量等參數，能根據不同農田和作物的需求精準控制施肥量和施肥范圍。相較于傳統人工施肥，施肥無人機具有效率高的顯著優勢，能夠在短時間內完成大面積農田的施肥工作，大大節省了人力和時間成本；同時，它還能保證施肥的均勻性，提升施肥質量，減少肥料的浪費和對環境的影響，尤其適用于地形復雜或面積較大的農田，為現代農業的高效、精準生產提供了有力支持。

2、在當今農業生產領域，盡管施肥無人機已得到一定程度的應用，然而現有的施肥無人機在實際作業過程中暴露出諸多亟待解決的問題。目前市面上絕大多數的施肥無人機，其施肥處理方式存在很大局限性，往往僅能在單一方向上開展施肥作業。這種單向施肥模式，使得肥料在農田中的分布極不均衡。以農作物的種植布局來看，農田內的作物生長并非完全規則統一，不同區域的作物對肥料的需求也不盡相同，而單向施肥難以滿足多樣化的施肥需求，導致部分區域肥料過多，造成浪費，而部分區域肥料不足，影響作物生長。此外，當涉及到以噴灑肥料水的方式進行施肥時，現有的施肥無人機設計存在明顯缺陷。為了實現肥料水的噴灑，不得不額外配備專門的電器設備，其中最為典型的就是水泵等結構。這些輔助設備雖然能在一定程度上幫助完成施肥作業，但帶來了一系列負面效應。從物理層面來講，額外添加的輔助設備無疑給無人機增加了顯著的額外負重。無人機的飛行靈活性和操控性因此大打折扣。在能耗方面，這些輔助設備的運行需要消耗大量的電能，使得無人機在有限的電池容量下，飛行時間和作業范圍大幅縮減。原本一次充電可能可以完成較大面積的施肥任務，但由于輔助設備的能耗問題，導致無人機頻繁需要返回充電，大大降低了施肥作業的效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種可以均勻施肥的無人機，解決了現有的施肥無人機施肥效率低的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種可以均勻施肥的無人機，包括無人機主體和四個施肥機構，所述無人機主體的上端固定設置有肥料存儲箱，所述無人機主體四周固定設置有四個側板組，四個所述側板組遠離無人機主體的上端固定設置有上支撐板，所述上支撐板的上端通過固定板固定設置有雙軸電機；

3、所述施肥機構包括支撐座和加壓板，所述支撐座上端面中心處固定設置有固定座，所述固定座上端面中心處開設有u型槽，所述u型槽相對的兩側壁上分別轉動套設有一號轉桿和二號轉桿，所述二號轉桿一端貫穿固定座通至固定座的外部，且固定設置有一號齒輪，所述一號轉桿遠離一號齒輪的一端貫穿固定座通至固定座的外部，且固定設置有三號齒輪，位于所述u型槽內部的一號轉桿和二號轉桿桿身上均固定套設有二號齒輪，位于所述一號齒輪下部的固定座外部轉動設置有二號半齒輪，位于所述三號齒輪下部的固定座外部轉動設置有一號半齒輪，所述一號半齒輪和二號半齒輪遠離肥料存儲箱的一側均固定設置有管道安裝桿，所述一號半齒輪靠近肥料存儲箱的一側固定設置有擺動桿，所述擺動桿靠近肥料存儲箱的一端轉動設置有拉動斜桿，所述拉動斜桿上端轉動設置有小桿，所述小桿上端轉動設置有轉軸，所述轉軸軸身靠上端處固定套設有三角形推板；

4、所述加壓板上端面靠近肥料存儲箱的中心處開設有梯形限位滑槽，所述梯形限位滑槽內部滑動設置有梯形限位滑塊，所述梯形限位滑塊的上端固定設置有活動板，所述活動板靠近肥料存儲箱一端的兩側均固定設置有推力彈簧，兩個所述推力彈簧遠離活動板的一端均固定設置有固定塊，所述活動板靠近肥料存儲箱的一側中心處固定設置有活塞桿，所述加壓板上端靠近活塞桿處固定設置有加壓氣筒。

5、優選的，所述肥料存儲箱上端開設有注入孔，且注入孔內部螺紋套設有密封塞，所述肥料存儲箱上端設置有壓力檢測器，四個所述側板組的下端均固定設置有減震支撐腿。

6、優選的，所述雙軸電機上端的輸出端固定連接有旋翼葉片，所述雙軸電機下端的輸出端與轉軸的上端固定連接。

7、優選的，所述支撐座兩端均固定設置有一號連接桿，兩個所述一號連接桿的上端均與側板組的下端固定連接，所述二號半齒輪與一號齒輪嚙合連接，兩個所述二號齒輪嚙合連接，所述三號齒輪與一號半齒輪嚙合鏈接。

8、優選的，所述管道安裝桿的桿身上固定連接有施肥管，所述施肥管的一端固定設置有噴頭，所述施肥管的另一端與肥料存儲箱固定連接，所述施肥管管身靠近肥料存儲箱處固定設置有控制閥，所述固定塊的下端固定設置在加壓板的上端。

9、優選的，所述加壓板的上端面靠?jī)蓚?cè)處均固定設置有二號連接桿，所述二號連接桿的上端固定設置在上支撐板的下端，所述加壓板轉動套設在三角形推板下端的轉軸軸身上。

10、優選的，所述活塞桿的一端固定設置有打氣活塞，且位于加壓氣筒的內部。

11、優選的，所述肥料存儲箱與加壓氣筒之間設置有加壓管，靠近所述肥料存儲箱處的加壓管管身上固定設置有單向閥，所述三角形推板與活動板位于同一平面。

12、本發明提供了一種可以均勻施肥的無人機。具備以下有益效果：

13、本發明提供了一種可以均勻施肥的無人機，該無人機采用雙軸電機作為核心動力源，通過旋翼葉片實現飛行，同時利用轉軸和三角形推板的聯動機制，驅動活動板和活塞桿進行活塞運動，從而為肥料存儲箱持續加壓，實現高效噴灑，此外，通過小桿、斜桿、擺動桿和齒輪系統的協同作用，施肥管能夠進行擺動式噴灑，確保肥料在農田中的分布更加均勻和全面，這種設計不僅避免了傳統施肥無人機中常見的單向施肥問題，還無需額外配備水泵等電器設備，減少了無人機的負重和能耗，提升了飛行靈活性和作業范圍，通過控制閥和單向閥的精確控制，進一步優化了施肥的精準度和穩定性，總體而言，該無人機在提高施肥效率、降低肥料浪費、減少環境影響以及適應復雜地形和大面積農田作業方面具有顯著優勢，為現代農業的精準化和智能化提供了有力支持。

技術特征：

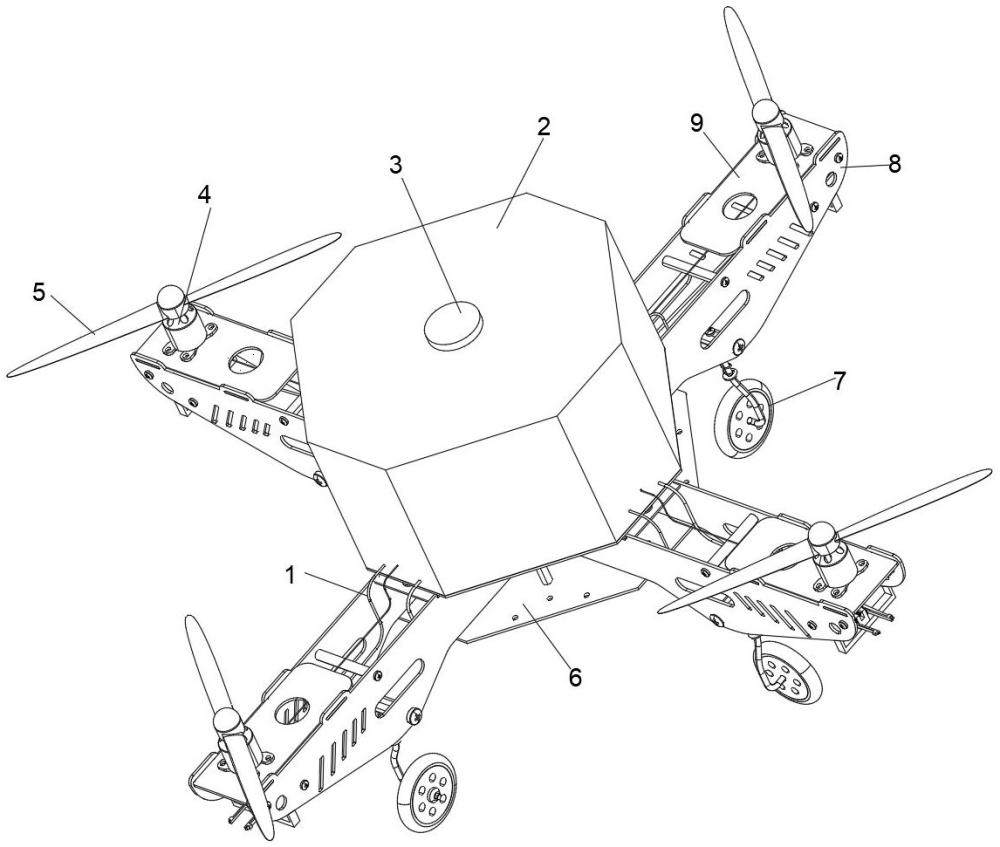

1.一種可以均勻施肥的無人機，包括無人機主體（6）和四個施肥機構（1），其特征在于：所述無人機主體（6）的上端固定設置有肥料存儲箱（2），所述無人機主體（6）四周固定設置有四個側板組（8），四個所述側板組（8）遠離無人機主體（6）的上端固定設置有上支撐板（9），所述上支撐板（9）的上端通過固定板（10）固定設置有雙軸電機（4）；

2.根據權利要求1所述的一種可以均勻施肥的無人機，其特征在于：所述加壓板（1020）上端面靠近肥料存儲箱（2）的中心處開設有梯形限位滑槽（1027），所述梯形限位滑槽（1027）內部滑動設置有梯形限位滑塊（1022），所述梯形限位滑塊（1022）的上端固定設置有活動板（1023），所述活動板（1023）靠近肥料存儲箱（2）一端的兩側均固定設置有推力彈簧（1028），兩個所述推力彈簧（1028）遠離活動板（1023）的一端均固定設置有固定塊（1025），所述活動板（1023）靠近肥料存儲箱（2）的一側中心處固定設置有活塞桿（1024），所述加壓板（1020）上端靠近活塞桿（1024）處固定設置有加壓氣筒（1026），所述固定塊（1025）的下端固定設置在加壓板（1020）的上端，所述三角形推板（1011）與活動板（1023）位于同一平面。

3.根據權利要求1所述的一種可以均勻施肥的無人機，其特征在于：所述肥料存儲箱（2）上端開設有注入孔，且注入孔內部螺紋套設有密封塞（3），所述肥料存儲箱（2）上端設置有壓力檢測器，四個所述側板組（8）的下端均固定設置有減震支撐腿（7）。

4.根據權利要求1所述的一種可以均勻施肥的無人機，其特征在于：所述雙軸電機（4）上端的輸出端固定連接有旋翼葉片（5），所述雙軸電機（4）下端的輸出端與轉軸（1012）的上端固定連接。

5.根據權利要求1所述的一種可以均勻施肥的無人機，其特征在于：所述支撐座（101）兩端均固定設置有一號連接桿（106），兩個所述一號連接桿（106）的上端均與側板組（8）的下端固定連接，所述二號半齒輪（105）與一號齒輪（108）嚙合連接，兩個所述二號齒輪（109）嚙合連接，所述三號齒輪（1014）與一號半齒輪（102）嚙合連接。

6.根據權利要求1所述的一種可以均勻施肥的無人機，其特征在于：所述管道安裝桿（107）的桿身上固定連接有施肥管（1017），所述施肥管（1017）的一端固定設置有噴頭，所述施肥管（1017）的另一端與肥料存儲箱（2）固定連接，所述施肥管（1017）管身靠近肥料存儲箱（2）處固定設置有控制閥（1018）。

7.根據權利要求1所述的一種可以均勻施肥的無人機，其特征在于：所述加壓板（1020）的上端面靠?jī)蓚?cè)處均固定設置有二號連接桿（1021），所述二號連接桿（1021）的上端固定設置在上支撐板（9）的下端，所述加壓板（1020）轉動套設在三角形推板（1011）下端的轉軸（1012）軸身上。

8.根據權利要求2所述的一種可以均勻施肥的無人機，其特征在于：所述活塞桿（1024）的一端固定設置有打氣活塞，且位于加壓氣筒（1026）的內部。

9.根據權利要求2所述的一種可以均勻施肥的無人機，其特征在于：所述肥料存儲箱（2）與加壓氣筒（1026）之間設置有加壓管（1016），靠近所述肥料存儲箱（2）處的加壓管（1016）管身上固定設置有單向閥（1019）。

技術總結
本發明提供一種可以均勻施肥的無人機，涉及施肥無人機技術領域。該可以均勻施肥的無人機，包括無人機主體和四個施肥機構，所述無人機主體的上端固定設置有肥料存儲箱，所述無人機主體四周固定設置有四個側板組，四個所述側板組遠離無人機主體的上端固定設置有上支撐板，所述上支撐板的上端通過固定板固定設置有雙軸電機；所述施肥機構包括支撐座和加壓板，所述支撐座上端面中心處固定設置有固定座，所述固定座上端面中心處開設有U型槽。本發明利用雙軸電機額外動力，既為肥料存儲箱加壓方便噴灑，又讓施肥管擺動式噴灑，使肥料分布均勻全面，且無需額外水泵類電器，減輕負重、降低能耗，提升飛行靈活性與作業效率。

技術研發人員：陳菁,張旭,王金麗,劉剛,陳孟超,鄔立巖,趙學觀,馮洋,山弘道,周浩,孫曉舒,高健博,班春華,沈卓群,王一凡
受保護的技術使用者：遼寧省農業機械化研究所
技術研發日：
技術公布日：2025/4/24
