本發明涉及樹苗培育，具體為一種楊樹苗培育裝置。

背景技術：

1、楊樹是楊屬的植物，分為青楊、白楊、黑楊、胡楊等種類，主要分布于華中、華北、西北、東北等廣闊地區。楊樹是喜光樹種，充足的光照有利于其進行光合作用，促進生長，在光照不足的環境下，楊樹的生長速度會減慢，樹干可能會變得纖細，樹冠也不豐滿。楊樹的耐寒能力因品種而異，有些品種如毛白楊能適應北方寒冷的氣候，可耐受-20℃至-30℃的低溫；而一些南方品種在低溫環境下可能會遭受凍害，楊樹對高溫也有一定的耐受性，在夏季高溫環境下，只要有足夠的水分供應，一般能正常生長。在種植楊樹苗之間，需要先進行楊樹苗的培育。

2、目前，一般將楊樹枝條安插在培育箱內培育為楊樹苗，但直接將楊樹枝條安插在培育箱內來培育楊樹苗，楊樹苗在生長過程中會出現長歪的情況。如果多個楊樹苗都出現長歪的情況，它們之間可能會相互擠壓、交錯，使得每楊棵樹苗都無法獲得足夠的生長空間，對楊樹苗自身的生長造成損害。

技術實現思路

1、為了解決上述技術問題，本發明提供了一種楊樹苗培育裝置，本發明的技術方案如下：

2、一種楊樹苗培育裝置，包括：培育部件，該培育部件用于對楊樹苗進行培育工作，所述培育部件的頂部滑動連接有調節部件，所述培育部件的一側固定連接有存水部件，所述培育部件遠離存水部件的一側固定連接有排水部件；

3、所述培育部件包括培育箱，所述培育箱的內側固定連接有固定板，所述固定板的頂部均勻放置有培育盒；

4、所述調節部件包括兩個調節架，兩個所述調節架的底部分別與培育箱的頂部兩側滑動連接，所述調節架的側面固定連接有驅動機構，所述驅動機構遠離調節架的一側與培育箱的側面固定連接，所述調節架的內側固定連接有支撐架，兩個所述調節架之間設置有調節機構；

5、所述調節機構包括兩個連接塊，所述連接塊與調節架的內側固定連接，所述連接塊遠離調節架的一側轉動連接有旋轉桿，所述旋轉桿的一端連接有導向組件，兩個所述旋轉桿側面的中部通過轉動栓轉動連接。

6、優選的，所述驅動機構包括連接板，所述連接板頂部的兩側均固定連接有滑桿，所述連接板頂部的中間固定連接有電機，所述連接板頂部遠離電機的一側轉動連接有絲桿，所述電機的輸出端與絲桿的一端固定連接，所述連接板的頂部滑動連接有移動塊，所述移動塊的數量為三個，兩個所述移動塊與滑桿滑動連接，第三個所述移動塊與絲桿螺紋連接。

7、優選的，兩個所述連接板對稱設置于培育箱的兩側，所述連接板的側面與培育箱固定連接，所述移動塊遠離連接板的一側與調節架的側面固定連接。

8、優選的，所述導向組件包括導向板，所述導向板的側面與旋轉桿的一端轉動連接，所述導向板的兩側均固定連接有導向環，支撐架的內側也固定連接有若干均勻分布的導向環，所述導向環內壁的兩側均固定連接有圓弧塊。

9、優選的，所述存水部件包括存水箱，所述存水箱的頂部開設有進水口，所述存水箱的內側固定連接有網板，所述存水箱內腔的底部固定連接有水泵，所述存水箱的側面固定連接有連接管，所述水泵的出水端與連接管的一端固定連接，所述連接管的另一端與培育箱固定連接，所述連接管的內側固定連接有第一單向閥。

10、優選的，所述排水部件包括排水箱，所述排水箱內腔的底部固定連接有抽取泵，所述排水箱側面固定連接有抽取管，所述抽取泵的抽水端與抽取管的一端固定連接，所述抽取管的另一端與培育箱固定連接，所述抽取管的內側固定連接有第二單向閥，所述抽取泵的出水端固定連接有排水機構。

11、優選的，所述排水機構包括排水管，所述排水管的一端與抽取泵的出水端固定連接，所述排水管的內側固定連接有支架，所述支架的中部固定連接有固定桿，所述排水管的內側均勻開設有滑動槽，所述支架靠近固定桿的一側固定連接有連接彈簧，所述連接彈簧遠離支架的一端固定連接有刮板組件。

12、優選的，所述刮板組件包括滑動架，所述滑動架的中部與連接彈簧遠離支架的一端固定連接，所述滑動架的端部固定連接有滑動塊，所述滑動塊與滑動槽滑動連接，所述滑動架遠離連接彈簧的一側端部固定連接有連接軸，所述連接軸遠離滑動架的一端固定連接有固定架，所述固定架的端部固定連接有連接套，所述連接套的兩側均固定連接有刮板，所述刮板遠離連接套的一側與排水管的內壁相接觸，所述滑動架和固定架均與固定桿滑動連接。

13、本發明提供了一種楊樹苗培育裝置。具備以下有益效果：

14、1.該一種楊樹苗培育裝置，設置有調節部件，在楊樹苗的生長過程中，通過開啟兩個驅動機構帶動兩個調節架進行相對移動，同時調節架在移動時，同步帶動調節機構向上移動，可以對楊樹苗的枝干進行生長導向，避免楊樹苗發生長歪的情況。

15、2.該一種楊樹苗培育裝置，設置有調節機構，通過開啟電機，電機的輸出端帶動絲桿在連接板頂部中間的內腔中轉動，進而帶動移動塊移動，從而使移動塊帶動調節架向培育箱的中部移動，調節架移動時帶動連接塊同步移動，從而使連接塊推動旋轉桿，使兩個旋轉桿進行旋轉，進而使兩個旋轉桿的頂部帶動導向組件向上移動，同時調節架通過移動塊持續向培育箱中部移動，從而使支撐架與導向組件的側面相抵，從而在楊樹苗的生長過程中，對楊樹苗進行導向，使發生傾斜現象的楊樹苗恢復直立生長。

16、3.該一種楊樹苗培育裝置，設置有導向組件，通過在導向板的兩側設置導向環，同時在支撐架的內側也均勻設置導向環，從而使移動塊帶動調節架向培育箱的中部移動時，使調節架帶動支撐架與導向板的側面相抵，進而使導向板上的導向環與支撐架上的導向環相抵，進而對培育生長時的楊樹苗的枝干進行生長導向，同時通過在導向環的內側設置圓弧塊，使得在支撐架與導向板相抵時，能夠通過圓弧塊對移動路徑上的楊樹苗枝葉進行撥動，從而避免支撐架與導向板相抵時，對發生傾斜的楊樹苗枝葉發生擠壓的現象。

17、4.該一種楊樹苗培育裝置，設置有排水機構，在需要對培育箱中的營養液進行更換時，通過開啟抽取泵，抽取泵通過抽取管將培育箱中的營養液抽入到排水箱中進行存儲。通過設置刮板組件，使得可以通過刮板組件對排水管的內壁進行清理工作，避免雜質附著在排水管中。

技術特征：

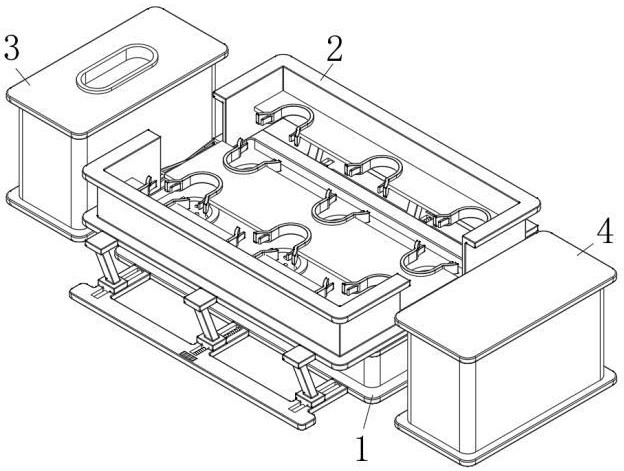

1.一種楊樹苗培育裝置，其特征在于：包括培育部件（1），所述培育部件（1）用于對楊樹苗進行培育工作，所述培育部件（1）的頂部滑動連接有調節部件（2），所述培育部件（1）的一側固定連接有存水部件（3），所述培育部件（1）遠離存水部件（3）的一側固定連接有排水部件（4）；

2.根據權利要求1所述的一種楊樹苗培育裝置，其特征在于：所述驅動機構（23）包括連接板（231），所述連接板（231）頂部的兩側均固定連接有滑桿（232），所述連接板（231）頂部的中間固定連接有電機（233），所述連接板（231）頂部遠離電機（233）的一側轉動連接有絲桿（234），所述電機（233）的輸出端與絲桿（234）的一端固定連接，所述連接板（231）的頂部滑動連接有移動塊（235），所述移動塊（235）的數量為三個，兩個所述移動塊（235）與滑桿（232）滑動連接，第三個所述移動塊（235）與絲桿（234）螺紋連接。

3.根據權利要求2所述的一種楊樹苗培育裝置，其特征在于：兩個所述連接板（231）對稱設置于培育箱（11）的兩側，所述連接板（231）的側面與培育箱（11）固定連接，所述移動塊（235）遠離連接板（231）的一側與調節架（21）的側面固定連接。

4.根據權利要求1所述的一種楊樹苗培育裝置，其特征在于：所述導向組件（223）包括導向板（2231），所述導向板（2231）的側面與旋轉桿（222）的一端轉動連接，所述導向板（2231）的兩側均固定連接有若干均勻分布的導向環（2232），支撐架（24）的內側也固定連接有若干均勻分布的導向環（2232），所述導向環（2232）內壁的兩側均固定連接有圓弧塊（2233）。

5.根據權利要求1所述的一種楊樹苗培育裝置，其特征在于：所述存水部件（3）包括存水箱（31），所述存水箱（31）的頂部開設有進水口（32），所述存水箱（31）的內側固定連接有網板（33），所述存水箱（31）內腔的底部固定連接有水泵（34），所述存水箱（31）的側面固定連接有連接管（35），所述水泵（34）的出水端與連接管（35）的一端固定連接，所述連接管（35）的另一端與培育箱（11）固定連接，所述連接管（35）的內側固定連接有第一單向閥（36）。

6.根據權利要求1所述的一種楊樹苗培育裝置，其特征在于：所述排水部件（4）包括排水箱（41），所述排水箱（41）內腔的底部固定連接有抽取泵（42），所述排水箱（41）側面固定連接有抽取管（43），所述抽取泵（42）的抽水端與抽取管（43）的一端固定連接，所述抽取管（43）的另一端與培育箱（11）固定連接，所述抽取管（43）的內側固定連接有第二單向閥（44），所述抽取泵（42）的出水端固定連接有排水機構（45）。

7.根據權利要求6所述的一種楊樹苗培育裝置，其特征在于：所述排水機構（45）包括排水管（451），所述排水管（451）的一端與抽取泵（42）的出水端固定連接，所述排水管（451）的內側固定連接有支架（452），所述支架（452）的中部固定連接有固定桿（453），所述排水管（451）的內側均勻開設有滑動槽（454），所述支架（452）靠近固定桿（453）的一側固定連接有連接彈簧（455），所述連接彈簧（455）遠離支架（452）的一端連接有刮板組件（456）。

8.根據權利要求7所述的一種楊樹苗培育裝置，其特征在于：所述刮板組件（456）包括滑動架（4561），所述滑動架（4561）的中部與連接彈簧（455）遠離支架（452）的一端固定連接，所述滑動架（4561）的端部固定連接有滑動塊（4562），所述滑動塊（4562）與滑動槽（454）滑動連接，所述滑動架（4561）遠離連接彈簧（455）的一側端部固定連接有連接軸（4563），所述連接軸（4563）遠離滑動架（4561）的一端固定連接有固定架（4564），所述固定架（4564）的端部固定連接有連接套（4566），所述連接套（4566）的兩側均固定連接有刮板（4567），所述刮板（4567）遠離連接套（4566）的一側與排水管（451）的內壁相接觸，所述滑動架（4561）和固定架（4564）均與固定桿（453）滑動連接。

技術總結
本發明涉及樹苗培育技術領域，并具體公開了一種楊樹苗培育裝置。所述培育部件的頂部滑動連接有調節部件，所述培育部件的一側固定連接有存水部件，所述培育部件遠離存水部件的一側固定連接有排水部件，所述培育部件包括培育箱，所述培育箱的內側固定連接有固定板，所述固定板的頂部均勻放置有培育盒。本發明提供的一種楊樹苗培育裝置，通過設置調節部件，使得在楊樹苗的生長過程中，開啟兩個驅動機構帶動兩個調節架進行相對移動，同時調節架在移動時，同步帶動調節機構向上移動，從而可以對楊樹苗的枝干進行生長導向，避免楊樹苗發生長歪的情況。

技術研發人員：姚建忠,李紅霞,劉曉杰,豐蘭青,周新軍,李寶龍
受保護的技術使用者：山西省桑干河楊樹豐產林實驗局科技服務中心
技術研發日：
技術公布日：2025/4/28
