本技術涉及保溫板，具體涉及一種鋼結構保溫裝飾一體板。

背景技術：

1、保溫板說的通俗易懂就是具有保溫效果的板子。保溫裝飾一體板鋼結構主要是用于墻面的飾板，將保溫板裝飾一體板與鋼結構進行固定。現有的鋁板保溫裝飾一體板在與鋼結構進行固定時多是直接使用螺栓進行固定，需要先將其托舉至所需高度，然后再進行固定，安裝便捷性差且操作繁瑣。

2、根據專利公開號cn217949593u，公開了一種鋁板面保溫裝飾一體板鋼結構，包括一體板主體，所述一體板主體的一側固定安裝有空心板，所述一體板主體遠離空心板的一側開設有條形槽，且空心板與條形槽相適配，所述一體板主體包括芯層、上面層和下面層，所述上面層和下面層相互靠近的一側分別固定安裝有上保溫層和下保溫層，所述上保溫層和下保溫層相互靠近的一側均與芯板固定連接，所述空心板的頂部內壁上和底部內壁上均滑動安裝有卡板。本實用新型具有以下優點和效果：操作簡單便捷，具有較好的保溫效果，同時便于對一體板進行固定，且便于對相鄰的兩個一體板主體進行快速拆裝，使用方便。針對現有技術存在以下問題：

3、在上述公開號中cn217949593u中結構較為單一，導致出現保溫效果較差，且不具備阻燃性能，使得發生火災時保溫裝飾板容易成為火災蔓延途徑的問題，且同時不便于對墻面進行安裝固定的現象，導致出現對墻面安裝較為麻煩的問題。

技術實現思路

1、本實用新型提供一種鋼結構保溫裝飾一體板，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種鋼結構保溫裝飾一體板，包括定位框，所述定位框的內壁搭接有板體組件，所述定位框的下表面設置有鋼結構固定組件，所述板體組件包括有飾面板和背板層，所述飾面板的下表面搭接有巖棉保溫板，所述巖棉保溫板的下表面搭接有擠塑板，所述擠塑板的下表面搭接有石墨聚苯板，所述石墨聚苯板的下表面搭接有防火膠泥，所述防火膠泥的下表面搭接有鋼絲網板，所述定位框的下表面與背板層的上表面粘接固定連接，所述定位框為防火板材料。

4、本實用新型技術方案的進一步改進在于：所述飾面板、巖棉保溫板、擠塑板、石墨聚苯板、防火膠泥、鋼絲網板之間通過粘接劑進行連接固定。

5、本實用新型技術方案的進一步改進在于：所述巖棉保溫板、石墨聚苯板的相對面左右方均鏡像固定連接有若干個凸條，所述巖棉保溫板、石墨聚苯板的相對面中部均設置有花紋，所述擠塑板的上下兩側左右方均開設有若干個凹槽。

6、本實用新型技術方案的進一步改進在于：若干個所述凹槽的內部與若干個凸條外表面搭接，且所述花紋的外表面與擠塑板的表面搭接。

7、本實用新型技術方案的進一步改進在于：所述鋼結構固定組件包括有兩個板塊，兩個所述板塊的上表面與背板層的下表面搭接，兩個所述板塊的相對面左右兩側固定連接有兩個連接板，兩個所述連接板的上表面前后方均開設有上下相通的螺紋孔。

8、本實用新型技術方案的進一步改進在于：兩個所述板塊的上表面左右方均鏡像固定連接有l形塊，前后方所述l形塊的豎直方向相對面固定連接有加強板，所述加強板的中部貫穿螺紋連接有固定栓。

9、本實用新型技術方案的進一步改進在于：所述定位框的左右兩側均開設有前后相通滑槽，所述定位框的左右兩側下方中部開設有安裝孔。

10、本實用新型技術方案的進一步改進在于：所述滑槽的內部與l形塊的水平方向外表面滑動連接，所述安裝孔的內部與固定栓的外表面螺紋連接。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、本實用新型提供一種鋼結構保溫裝飾一體板，采用了定位框、飾面板、巖棉保溫板、擠塑板、石墨聚苯板、防火膠泥、鋼絲網板、背板層的相互配合，通過巖棉保溫板、擠塑板、石墨聚苯板的設置從而提升了保溫性能，使得效果更好，通過防火膠泥和定位框的設置從而具有防火阻燃的現象，從而對內部保溫材料進行防護的現象，解決了當前的保溫效果較差，且不具備阻燃性能，使得發生火災時保溫裝飾板容易成為火災蔓延途徑的問題，達到了保溫裝飾一體板性能提升的現象，從而便于使用的效果。

13、本實用新型提供一種鋼結構保溫裝飾一體板，采用了板塊、連接板、l形塊、加強板、固定栓、滑槽、安裝孔的相互配合，通過l形塊、滑槽的設置從而便于對定位框進行卡緊限位的作用，通過加強板和固定栓的設置從而加強了對定位框的固定，解決了對墻面安裝較為麻煩的問題，達到了安裝操作簡單方便的效果。

技術特征：

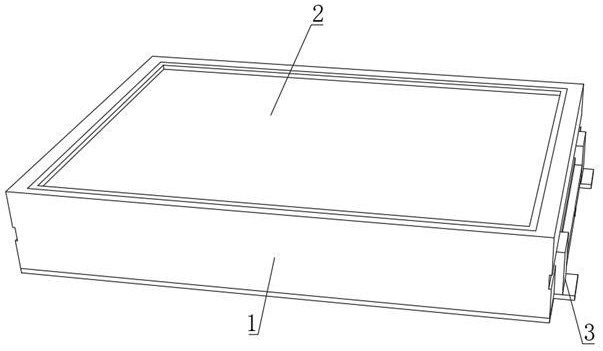

1.一種鋼結構保溫裝飾一體板，包括定位框（1），其特征在于：所述定位框（1）的內壁搭接有板體組件（2），所述定位框（1）的下表面設置有鋼結構固定組件（3），所述板體組件（2）包括有飾面板（21）和背板層（27），所述飾面板（21）的下表面搭接有巖棉保溫板（22），所述巖棉保溫板（22）的下表面搭接有擠塑板（23），所述擠塑板（23）的下表面搭接有石墨聚苯板（24），所述石墨聚苯板（24）的下表面搭接有防火膠泥（25），所述防火膠泥（25）的下表面搭接有鋼絲網板（26），所述定位框（1）的下表面與背板層（27）的上表面粘接固定連接，所述定位框（1）為防火板材料。

2.根據權利要求1所述的一種鋼結構保溫裝飾一體板，其特征在于：所述飾面板（21）、巖棉保溫板（22）、擠塑板（23）、石墨聚苯板（24）、防火膠泥（25）、鋼絲網板（26）之間通過粘接劑進行連接固定。

3.根據權利要求1所述的一種鋼結構保溫裝飾一體板，其特征在于：所述巖棉保溫板（22）、石墨聚苯板（24）的相對面左右方均鏡像固定連接有若干個凸條（241），所述巖棉保溫板（22）、石墨聚苯板（24）的相對面中部均設置有花紋（242），所述擠塑板（23）的上下兩側左右方均開設有若干個凹槽（231）。

4.根據權利要求3所述的一種鋼結構保溫裝飾一體板，其特征在于：若干個所述凹槽（231）的內部與若干個凸條（241）外表面搭接，且所述花紋（242）的外表面與擠塑板（23）的表面搭接。

5.根據權利要求1所述的一種鋼結構保溫裝飾一體板，其特征在于：所述鋼結構固定組件（3）包括有兩個板塊（31），兩個所述板塊（31）的上表面與背板層（27）的下表面搭接，兩個所述板塊（31）的相對面左右兩側固定連接有兩個連接板（32），兩個所述連接板（32）的上表面前后方均開設有上下相通的螺紋孔。

6.根據權利要求5所述的一種鋼結構保溫裝飾一體板，其特征在于：兩個所述板塊（31）的上表面左右方均鏡像固定連接有l形塊（33），前后方所述l形塊（33）的豎直方向相對面固定連接有加強板（34），所述加強板（34）的中部貫穿螺紋連接有固定栓（35）。

7.根據權利要求1所述的一種鋼結構保溫裝飾一體板，其特征在于：所述定位框（1）的左右兩側均開設有前后相通滑槽（11），所述定位框（1）的左右兩側下方中部開設有安裝孔（12）。

8.根據權利要求7所述的一種鋼結構保溫裝飾一體板，其特征在于：所述滑槽（11）的內部與l形塊（33）的水平方向外表面滑動連接，所述安裝孔（12）的內部與固定栓（35）的外表面螺紋連接。

技術總結
本技術公開了一種鋼結構保溫裝飾一體板，涉及保溫板技術領域，包括定位框，所述定位框的內壁搭接有板體組件，所述定位框的下表面設置有鋼結構固定組件。本技術通過定位框、飾面板、巖棉保溫板、擠塑板、石墨聚苯板、防火膠泥、鋼絲網板、背板層的相互配合，通過巖棉保溫板、擠塑板、石墨聚苯板的設置從而提升了保溫性能，使得效果更好，通過防火膠泥和定位框的設置從而具有防火阻燃的現象，從而對內部保溫材料進行防護的現象，解決了當前的保溫效果較差，且不具備阻燃性能，使得發生火災時保溫裝飾板容易成為火災蔓延途徑的問題，達到了保溫裝飾一體板性能提升的現象，從而便于使用的效果。

技術研發人員：李艷強
受保護的技術使用者：山東臨強建設工程有限公司
技術研發日：20240612
技術公布日：2025/4/28
