本發明涉及一種功能多樣，移動方便，不僅能夠快速風干水果，將水果制成果干，同時可使水果內的水分被均勻風干，而且能夠保證被制成的果干潔凈衛生的滾筒式風干箱。

背景技術：

市面上多數食品加工廠使用的制作果干的方法，大都是最原始的自然晾干的方式，這種方法不僅占地面積大，制作時間長，工藝及制作完成后的果干口感粗糙外，而且極不衛生，寄生蟲和霉菌極易在果干上滋生，這些果干如果想要實現長期保存，必須加入大量的防腐劑和殺蟲劑，給廣大的食用者們的健康帶來了極大的危害，然而市面上少部分廠商所使用的普通的風干箱不僅結構簡易，且功能單一，不僅不具備安全健康的殺菌功能，為此給果干安全衛生的生產加工帶來了極大的阻礙，而且放入風干箱內的水果如果靜置放置不去翻動，水果內的水分則會蒸發的不夠均勻，如此成品后的果干口感將會大打折扣。

技術實現要素：

本發明的目的在于克服現有技術中存在的不足而提供的一種功能多樣，移動方便，不僅能夠快速風干水果，將水果制成果干，同時可使水果內的水分被均勻風干，而且能夠保證被制成的果干潔凈衛生的滾筒式風干箱。

本發明是這樣實現的：一種滾筒式風干箱，包括箱體，其特征在于：所述的箱體的左側內壁的中上段處設置有左軸，箱體的右側內壁的中上段處設置有右軸，所述的左軸與右軸之間設置有網筒，網筒的前壁上設置有網門，所述的網筒下方設置有一個隔網，隔網的下方設置有電熱絲，所述的箱體下方側壁內 的中心位置設置有風機，風機的頂面設置有百葉窗b，風機的底面設置有百葉窗a，所述的箱體底面四個角的位置各設置有一個萬向輪，所述的箱體的頂部設置有頂蓋，頂蓋上設置有透孔a，頂蓋內的中心位置設置有板軸，板軸的頂端設置有提手，板軸的底端設置有轉板，轉板上設置有透孔b，所述的箱體的外側前壁，外側后壁，外側左壁和外側右壁上均設置有一層隔熱層，所述箱體的外側右壁的中上段處設置有電機，所述的電機透過箱體的外側右壁與右軸的右端相連，所述的箱體的左側內壁的頂部設置有照明燈，所述的箱體的右側內壁的頂部設置有紫外線燈，所述的箱體的外側前壁的中上段處設置有計時器。

所述的左軸與右軸處在同一水平面上。

所述的提手的表面設置有一層防滑齒紋。

所述的萬向輪上均設置有踩剎。

所述的透孔a與透孔b的直徑相等。

本發明功能多樣，移動方便，不僅能夠快速風干水果，將水果制成果干，同時可使水果內的水分被均勻風干，大大提高了成品果干的口感，且能夠保證被制成的果干潔凈衛生，給人們提供健康食品的同時，也大大提高了成品果干的儲存日期，為果干的加工提供了巨大的便利，同時為食品行業市場的安全衛生以及環保事業做出了卓越貢獻。

附圖說明

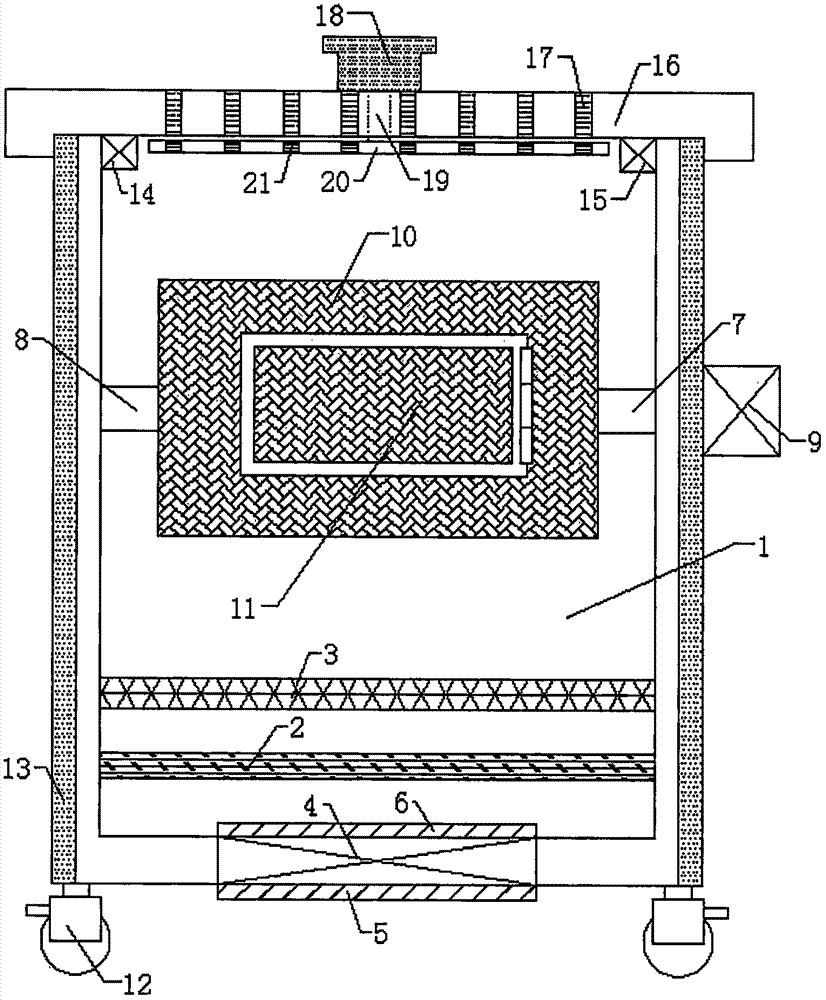

圖1是本發明的簡易結構圖。

圖2是本發明的頂蓋與板軸的結構關系圖。

圖3是本發明的主視圖。

具體實施方式

下面結合附圖對本發明做進一步的說明。

實施例1：如圖1、圖2、圖3所示，本發明是這樣實現的：一種滾筒式風干箱，包括箱體1，所述的箱體1的左側內壁的中上段處設置有左軸8，箱體1的右側內壁的中上段處設置有右軸7，所述的左軸8與右軸7之間設置有網筒10，網筒10的前壁上設置有網門11，所述的網筒10下方設置有一個隔網3，隔網3的下方設置有電熱絲2，所述的箱體1下方側壁內的中心位置設置有風機4，風機4的頂面設置有百葉窗b6，風機4的底面設置有百葉窗a5，所述的箱體1底面四個角的位置各設置有一個萬向輪12，所述的箱體1的頂部設置有頂蓋16，頂蓋16上設置有透孔a17，頂蓋16內的中心位置設置有板軸19，板軸19的頂端設置有提手18，板軸19的底端設置有轉板20，轉板20上設置有透孔b21，所述的箱體1的外側前壁，外側后壁，外側左壁和外側右壁上均設置有一層隔熱層13，所述箱體1的外側右壁的中上段處設置有電機9，所述的電機9透過箱體1的外側右壁與右軸7的右端相連，所述的箱體1的左側內壁的頂部設置有照明燈14，所述的箱體1的右側內壁的頂部設置有紫外線燈15，所述的箱體1的外側前壁的中上段處設置有計時器22。

所述的左軸8與右軸7處在同一水平面上。

所述的提手18的表面設置有一層防滑齒紋。

所述的萬向輪12上均設置有踩剎。、

所述的透孔a17與透孔b21的直徑相等。

使用時，利用提手先將頂蓋打開，再將網筒上的網門打開，將事先切好的塊狀或條狀的水果放在網筒內，之后將網門關閉，再將頂蓋蓋回至箱體的頂部，此時轉動提手，提手通過板軸帶動轉板轉動，使透孔a與透孔b相對應即可，電熱絲發出的熱量可迅速使箱體內的空氣升溫，此時風機將外界較為干燥的空 氣吸入至箱體內，被吸入至箱體的外界的空氣首先流經電熱絲，被加熱后的空氣不斷地穿過隔網，再流經放置在網筒內的水果后從轉板上的透孔b和頂蓋上的透孔a排出，此時電機開啟，電機帶動右軸旋轉，右軸帶動網筒轉動，此時網筒內的水果不停地翻滾著，從而使水果內的水分能夠被均勻風干，左軸作為網筒左端的承重點起到支撐的作用，如此通過蒸發與對流的方式將水果內的水分快速風干，隔網可起到防護的作用，以免網筒內的水果因水分蒸發后體積縮小掉落在電熱絲上被燒焦，百葉窗a和百葉窗b可防止外界較大的雜質被風機吸入至箱體內導致水果被污染，百葉窗b還可防止果干從上至下掉落至風機內導致風機被損壞，紫外線燈用于箱體內的消毒，將箱體內的菌落數量降至最低，如此不但可提高成品果干的衛生要求，同時可增加成品果干的儲藏時間，隔熱層不但可以阻止箱體內溫度的流失，同時可避免箱體的外側壁溫度過高導致操作人員被燙傷的情況發生，照明燈可使箱體內被照亮，方便操作人員將水果放入網筒內，也可使成品果干從網筒內被取出時更為方便，當箱體內的裝置需要檢修時，照明燈也可作為輔助照明工具，當滾筒式風干箱閑置時，再次利用提手通過板軸帶動轉板轉動，使透孔a與透孔b相互交錯，從而使透孔a與透孔b被封閉，避免了外部的灰塵通過透孔a與透孔b進入至箱體內，提手上的防滑齒紋可防止手部打滑，計時器用于記錄持續風干的時間，避免了操作人員因遺忘導致水果內的水分被過度風干而變硬，從而降低成品果干的口感，萬向輪上的踩剎用于固定整個多功能風干箱。

本發明功能多樣，移動方便，不僅能夠快速風干水果，將水果制成果干，同時可使水果內的水分被均勻風干，大大提高了成品果干的口感，且能夠保證被制成的果干潔凈衛生，給人們提供健康食品的同時，也大大提高了成品果干的儲存日期，為果干的加工提供了巨大的便利，同時為食品行業市場的安全衛 生以及環保事業做出了卓越貢獻。

技術特征：

技術總結
本發明涉及一種滾筒式風干箱，包括箱體，箱體的左側內壁的中上段處設有左軸，箱體的右側內壁的中上段處設有右軸，左軸與右軸之間設有網筒，網筒下方設有一個隔網，隔網的下方設有電熱絲，箱體下方側壁內的中心位置設有風機，箱體的頂部設有頂蓋，頂蓋內的中心位置設有板軸，板軸的頂端設有提手，板軸的底端設有轉板，箱體的外側右壁的中上段處設有電機，箱體的左側內壁的頂部設有照明燈，箱體的右側內壁的頂部設有紫外線燈，箱體的外側前壁的中上段處設有計時器。本發明不僅能夠快速風干水果，將水果制成果干，同時可使水果內的水分被均勻風干，且能夠保證被制成的果干潔凈衛生，給人們提供健康食品，大大提高了成品果干的儲存日期。

技術研發人員：常靜;閆存富;張燕燕
受保護的技術使用者：黃河科技學院
技術研發日：2016.03.28
技術公布日：2017.10.10
