本發明屬于牲畜飼料領域，具體涉及一種畜類飼料攪拌粉碎裝置。

背景技術：

隨著飼料行業競爭的不斷加劇，大型飼料企業間并購整合與資本運作日趨頻繁，國內優秀的飼料生產企業愈來愈重視對行業市場的研究，特別是對企業發展環境和客戶需求趨勢變化的深入研究。正因?yàn)槿绱?，一大批國?nèi)優秀的飼料品牌迅速崛起，逐漸成為飼料行業中的翹楚。2007年中國飼料行業面臨良好的發展機遇。飼料占畜牧業生產成本的70%以上，對畜牧業的科技貢獻率超過40%。2007年畜禽產業發展形勢良好，畜禽產銷形勢整體上會好于2006年，畜產品價格趨于穩定，不會產生大的振蕩。2007-2015年中國飼料行業將取得長足發展。到2015年，世界營養不良的人口將削減一半，其間，肉制品將會以每年2%的速度增長，特別是加快豬肉和禽肉增長。這將促進世界添加劑，尤其是蛋氨酸和賴氨酸需求量的增加。2010年中國畜牧業產值占農業總產值的比重將努力達到38%。中國飼料工業“十一五”發展的具體目標：配合飼料年雙班生產能力達到1.7億噸左右；濃縮飼料產量達到3000萬噸；添加劑預混合飼料產量達到600萬噸，同比增長25.57%；混合飼料的產量達1272.4萬噸，同比增長25.67%。

隨著養殖業的發展和進步，使用經濟價值較高的飼料產品代替原料糧飼養動物逐漸會成為主流，且小農散養的格局也在逐步變化，規?；C(jī)械化養殖的結構占比近年明顯上升，這些變化都將有力的帶動對工業飼料的需求增長。因此，飼料行業在未來較長時期內都將保持增長，行業增長的空間較大，這構成了行業最重要的發展機遇。因此，在競爭日益激烈的今天，如果在飼料加工的過程中，多使用比較大型的設備，但是空間有限，如何在較小的空間中對飼料進行攪拌加工以及簡易的粉碎是一個需要解決的問題。

技術實現要素：

針對現有技術存在的上述不足，本發明的目的在于提供一種結構簡單可在小空間范圍內隨意使用的畜類飼料攪拌粉碎裝置。

為了實現上述目的，本發明采用的技術方案如下：

一種畜類飼料攪拌粉碎裝置，包括攪拌結構和支撐結構；所述支撐結構包括基座，該基座上支撐有支撐桿，該支撐桿支撐一對固定箍，所述固定箍的兩側設有側耳，該側耳上開有固定孔；所述一對固定箍中間的所述基座上支撐有攪拌結構，攪拌結構包括電機，所述電機下端連接有旋轉軸，所述旋轉軸的下端連接有攪拌盤，所述攪拌盤沿圓周方向連接有攪拌齒。

進一步，所述攪拌盤沿圓周方向設有可旋轉的轉軸，所述轉軸與所述攪拌齒連接。

進一步，所述攪拌齒為長方形，且所述攪拌齒上開有若干攪拌孔。

進一步，所述攪拌孔的內壁上設有刀片。

進一步，所述基座上開有滑道，所述滑道中設有能夠在其內部滑道的滑塊，所述滑塊與所述支撐桿垂直固定連接。

進一步，所述基座的兩側設有支撐板，一個支撐板上設有氣缸，另一個支撐板上垂直設有導向柱，所述氣缸的活塞桿上固定連接有橫板，所述橫板穿過所述導向柱，且所述橫板上端的導向柱上設有限位塊，限制橫板運動，所述橫板支撐所述電機。

進一步，所述基座的下端四角處分別設有萬向輪。

與現有的技術相比，本發明具有如下有益效果：

1、本發明的固定箍結構主要作用在于固定攪拌桶，而滑道的設計，使固定箍可以隨意移動，可適應不同攪拌桶的大小。

2、本發明的氣缸負責調整攪拌結構的大小，也是為了適應不同攪拌桶的深度。

3、本發明中支撐結構和攪拌結構通過滑動進行匹配安裝，根據使用的需要方便安裝和拆卸，這種設計易于實現，成本較低，便于大面積推廣。

附圖說明

圖1為本發明實施例所述畜類飼料攪拌粉碎裝置結構示意圖；

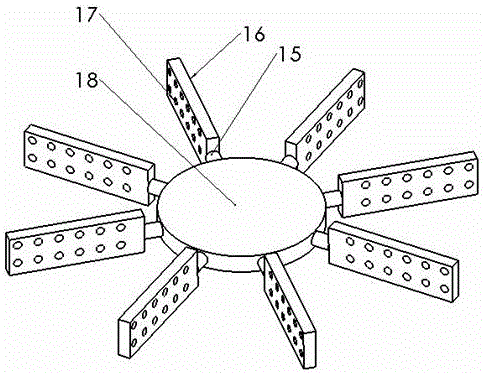

圖2為本發明攪拌盤結構示意圖。

附圖中：1-基座，2-支撐板，3-滑道，4-滑塊，5-支撐桿，6-萬向輪，7-固定箍，8-側耳，9-固定孔，10-導向柱，11-限位塊，12-旋轉軸，13-電機，14-氣缸，15-轉軸，16-攪拌齒，17-攪拌孔，18-攪拌盤。

具體實施方式

下面結合具體實施例對本發明作進一步詳細說明。

如圖1所示，一種畜類飼料攪拌粉碎裝置，包括攪拌結構和支撐結構；

所述支撐結構包括基座1，該基座1上支撐有支撐桿5，該支撐桿5支撐一對固定箍7，所述固定箍7的兩側設有側耳8，該側耳8上開有固定孔9；

所述一對固定箍7中間的所述基座1上支撐有攪拌結構，攪拌結構包括電機13，所述電機13下端連接有旋轉軸12，所述旋轉軸12的下端連接有攪拌盤18，所述攪拌盤18沿圓周方向連接有攪拌齒16。

如圖2所示，所述攪拌盤18沿圓周方向設有可旋轉的轉軸15，所述轉軸15與所述攪拌齒16連接。由于轉軸的隨意轉動，可以使攪拌齒16 360度轉動，攪拌地更加均勻。

所述攪拌齒16為長方形，且所述攪拌齒16上開有若干攪拌孔17。

所述攪拌孔17的內壁上設有刀片，刀片可以進行簡易的粉碎工作。

所述基座1上開有滑道3，所述滑道3中設有能夠在其內部滑道的滑塊4，所述滑塊4與所述支撐桿5垂直固定連接。固定箍結構主要作用在于固定攪拌桶，而滑道的設計，使固定箍可以隨意移動，可適應不同攪拌桶的大小。

所述基座1的兩側設有支撐板2，一個支撐板2上設有氣缸14，另一個支撐板2上垂直設有導向柱10，所述氣缸14的活塞桿上固定連接有橫板，所述橫板穿過所述導向柱10，且所述橫板上端的導向柱10上設有限位塊11，限制橫板運動，所述橫板支撐所述電機13。氣缸負責調整攪拌結構的大小，也是為了適應不同攪拌桶的深度。導向柱10的主要作用在于電機13的升降導向。

所述基座1的下端四角處分別設有萬向輪6。

支撐結構和攪拌結構通過滑動進行匹配安裝，根據使用的需要方便安裝和拆卸，這種設計易于實現，成本較低，便于大面積推廣。

本發明的上述實施例僅僅是為說明本發明所作的舉例，而并非是對本發明的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其他不同形式的變化和變動。這里無法對所有的實施方式予以窮舉。凡是屬于本發明的技術方案所引申出的顯而易見的變化或變動仍處于本發明的保護范圍之列。
