本發明屬于果蔬保鮮技術領域，具體地說，尤其涉及一種果蔬保鮮罩。

背景技術：

目前，隨著科學技術的進步和經濟的發展，人們對食物要求越來越高，人們的飲食已從溫飽型向營養型轉變，對食品的需求不但追求數量，而且關心質量和花色，經濟、實惠、方便的食品必將成為消費者選擇的對象。

保鮮果蔬需要降低果蔬的呼吸代謝等生命活動，抑制微生物活性。近年來，低溫保鮮果蔬愈來愈多，它在人們的生活中占據越來越重要的地位，低溫保鮮果蔬隨處可見，深受消費者的歡迎，但是低溫保鮮會對果蔬造成一定的低溫傷害，會對經營者造成嚴重的損失，也一定程度的影響著消費者的利益。

擺放在商品貨架上或者貨盆里的各種新鮮果蔬，一般不采取保藏措施或者采取低溫的保藏方法。不采取保藏措施的果蔬，任隨各種微生物對其侵蝕，很快腐爛變質，如每年金秋十月上市的鮮板栗堆放在貨盆里由于沒有任何保鮮措施一兩天就開始變質，不僅外殼出現被霉菌侵蝕的斑點，內部果實也有一定比例開始味變，擺放時間稍長情況會極度糟糕；采取低溫保鮮方法的果蔬又會對品質和外觀造成一定的傷害，因此，如何更好的保鮮果蔬成為果蔬經營者面臨的一個難點。

技術實現要素：

本發明的目的在于提供一種果蔬保鮮罩，以解決現有技術中對果蔬不采取保鮮措施，很快腐爛變質，或者低溫保鮮會對果蔬造成一定的低溫傷害的缺陷。

本發明是采用以下技術方案實現的:

一種果蔬保鮮罩，包括框架和罩體，所述的果蔬保鮮罩設有至少一個門和至少一支紫外線燈，門與框架通過鉸鏈連接，門上設有門把手，紫外線燈可發出波長185nm和/或波長253.7nm的紫外線。

進一步地，所述的果蔬保鮮罩設有自動控制系統，自動控制系統包括時間繼電器、壓鍵接觸開關、切換開關、電子鎮流器和總開關，紫外線燈、電子鎮流器、時間繼電器、切換開關、壓鍵接觸開關和總開關和電源通過導線依次相連接，壓鍵接觸開關同時與電子鎮流器通過導線相連接，壓鍵接觸開關設在鉸鏈的中間。

進一步地，所述的紫外線燈的燈管為U型。

進一步地，所述的紫外線燈的電極是直螺旋電極。

進一步地，所述的紫外線燈的電極為三螺旋主副鎢絲繞制而成。

進一步地，所述的紫外線燈的電極涂覆有三元碳酸鹽電子粉。

進一步地，所述的紫外線燈的燈管為高純石英玻管。

進一步地，所述的高純石英玻管的管徑為5～7mm，管長為500～750mm，高純石英玻管進行了高脫羥處理，其羥基含量不大于5ppm。

進一步地，所述的電子鎮流器驅動紫外線燈的方式為一拖一或一拖多無燈絲熱陰極啟動與燃點。

進一步地，所述罩體和門使用普通鈉鈣玻璃材料制作。

與現有技術相比，本發明的有益效果是：

利用紫外線的特性，殺滅微生物，可以有效的進行果蔬保鮮，避免了常溫下不采取措施造成果蔬很快腐爛變質的問題，同時，克服了低溫容易對果蔬造成低溫傷害的缺陷。設有自動控制系統，可以根據需要選擇自動間歇模式和常開常閉模式，不管在任何模式下，當打開門時，紫外線燈關閉，防止對工作人員或顧客造成傷害。

附圖說明

圖1是本發明的結構示意圖。

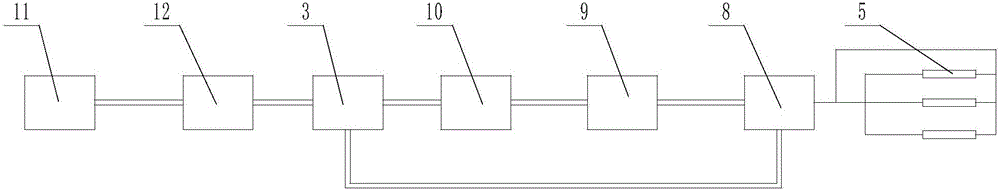

圖2是本發明的自動控制系統接線原理圖。

圖3是實施例1中的分立元件構成的一拖三電子鎮流器的原理圖。

圖4是實施例2中的集成電路構成的一拖五電子鎮流器的原理圖。

圖中：1、門；2、門把手；3、壓鍵接觸開關；4、鉸鏈；5、紫外線燈；6、罩體；7、框架；8，電子鎮流器；9、時間繼電器；10、切換開關；11、電源；12、總開關。

具體實施方式

下面結合附圖對本發明作進一步說明。

實施例1

一種果蔬保鮮罩，包括框架7和罩體6，罩體6安裝固定在框架7上，所述的果蔬保鮮罩設有一個門1和三支紫外線燈5，門1與框架7通過鉸鏈4連接，門1上設有門把手2，紫外線燈5可發出波長185nm和波長253.7nm的紫外線。

實施例2

如圖1所示，一種果蔬保鮮罩，包括框架7和普通的鈉鈣玻璃制作的罩體6，罩體6安裝固定在框架7上，框架7的材料為金屬鋁或不銹鋼，果蔬保鮮罩設有一個門1和三支紫外線燈5，門1由普通的鈉鈣玻璃制作而成，門1與框架7通過鉸鏈4連接，門1上設有門把手2，紫外線燈5可發出波長185nm和波長253.7nm的紫外線。所述的果蔬保鮮罩設有自動控制系統，自動控制系統包括時間繼電器9、壓鍵接觸開關3、切換開關10、電子鎮流器8、總開關12，紫外線燈5、電子鎮流器8、時間繼電器9、切換開關10、壓鍵接觸開關3、總開關12和電源11通過導線依次相連接，壓鍵接觸開關3同時與電子鎮流器8通過導線相連接，壓鍵接觸開關3設在鉸鏈4的中間，即設有鉸鏈4的框架7與門1的間隙處。切換開關10設有兩種工作模式，分別為自動間歇模式和常開常閉模式，接通電源11后，打開總開關12，在常開常閉模式時，時間繼電器9不起作用，紫外線燈5常亮或常閉，在自動間歇模式時，時間繼電器9起作用，會根據設定的時間控制紫外線燈5的開啟或關閉。所述的紫外線燈5的燈管為U型高純石英玻管，其進行了高脫羥處理的，羥基含量不大于5ppm，且管徑為6mm，管長為700mm。所述的紫外線燈5的電極是三螺旋主副鎢絲繞制而成的涂覆有三元碳酸鹽電子粉的直螺旋電極。所述的電子鎮流器8驅動紫外線燈5的方式為一拖三無燈絲熱陰極啟動與燃點。

如圖2所示，本實施例的電子鎮流器8采用分立元件構成的一拖三電子鎮流器8，前面幾級電路，如EMC、整流、濾波、功率因數調整電路，以雙向觸發二極管DB3、電阻R1、電阻R2、電容C5、二極管D10組成的觸發啟動電路，磁環變壓器TK、雙極性三極管Q1、雙極性三極管Q2、電阻R3、電阻R4、電阻R5、電阻R6、二極管D12、二極管D13、電容C7、電容C8組成的開關電路與傳統大功率節能燈電子鎮流器8電路大同小異；但以扼流電感L3、扼流電感L4、扼流電感L5、隔直電容C12、隔直電容C13、諧振電容C9、諧振電容C10、諧振電容C11、Lamp 1、Lamp2、Lamp3組成的負載電路采用創新的無燈絲熱陰極的電路原理，滿足本申請選擇的超細紫外線燈5在燈管設計制作工藝上即擯棄了燈絲結構，燈管兩端均只有陰極的特點。所述的雙極型三極管Q1、雙極型三極管Q2構成開關電路，將通過工字電感L2輸出的高壓直流切換為高頻高壓交流，高頻高壓電流交替流經磁環變壓器TK的原邊、扼流電感L3、扼流電感L4、扼流電感L5、隔直電容C12、隔直電容C13、諧振電容C9、諧振電容C10、諧振電容C11、Lamp 1、Lamp2、Lamp3均引發諧振，擊穿燈管兩端陰極放電，陰極快速形成陰極熱點并且發射熱電子流，所有紫外線燈5均進入弧光放點工作。

實施例3

除電子鎮流器8外，本實施例提供的紫外線果蔬保鮮罩的結構與上述實施例2相同，在此不再贅述。

在本實施例中，采用由IC(Integrated Circuit，集成電路)驅動的電子鎮流器8，如圖3所示，一只電子鎮流器8驅動五支紫外線燈5。集成電路芯片分為上下兩片，即上片SUE1001和下片SEU1002B，上片SUE1001和下片SEU1002B輪流驅動MOS管，將低頻高壓直流轉換為高頻交流。所述的SEU1002B包括555時鐘振蕩器，555時鐘振蕩器用于輸出固定的振蕩頻率，諧振和導入的工作頻率均為設計時選擇的固定頻率，能夠一次性擊穿燈管兩端點火，陰極啟動著火幾乎沒有輝光放電，接近直接進入弧光放電。所述集成電路芯片采用浮地工藝設計制作。集成電路芯片由電阻R13從二極管D6獲得啟動電流開始工作，下片SEU1002B的PFC端口輸出PFC功率因數調整方波信號，通過控制MOS管Q3以及外圍電路將整流電解電容濾波后的低功率因數調整到PF值大于99.8，同時把直流輸出電壓升高，升高大小視線路負載功率大小和所采用燈管的管壓而設計確定；上片SUE1001和下片SEU1002B分別對MOS管Q1和MOS管Q2輸出輪流導通和截止方波信號，把直流高壓電流轉換為高頻高壓交流電流，引發以紫外線燈5為主體的負載電路諧振并擊穿燈管的兩端陰極，發射熱電子流，使得紫外線燈5自維持熱陰極弧光放電工作。調整改變電子鎮流器8的頻率，只需要將集成電路芯片的下片SEU1002B的頻率調整端口CT的外接電阻R9的阻值改變。同樣品質的燈管換用集成電路構成的電子鎮流器8驅動后壽命至少提高2～3倍。工藝控制好的燈管，采用無燈絲接法，諧振剔去了燈絲分取諧振能量的弊端，能快速擊穿點火，形成熱陰極發射熱電子流，可比依循傳統技術的燈絲與陰極共體電極啟動模式設計制作的電子鎮流器8延緩燈管光衰，延長燈管壽命。

使用本發明果蔬保鮮罩蓋時，門1可以直接掀開，不需要將保鮮罩取下即可方便的將果蔬放入貨架、貨盆，或者將果蔬拿出貨架、貨盆；不管在何種工作模式下，當打開門1時，自動控制系統中的壓鍵接觸開關3就會工作，切斷電源11，紫外線燈5關閉。

紫外線燈5在進行殺菌消毒時，人們重視波長為253.7nm的輻射，輕視甚至摒棄波長為185nm真空紫外線產生臭氧功能，本發明對此偏見進行了否定。

以上實施例僅僅是為了說明本發明的原理而采用的示例性實施方式，而本發明并不局限于此。對于本領域內的普通技術人員而言，在不脫離本發明的精神和實質的情況下，可以做出各種變形和改進，這些變形和改進也視為本發明的保護范圍。
