本實用新型涉及模具技術領域，尤其是涉及一種產品涉及多個倒扣的模具。

背景技術：

注塑產品，當模具上涉及到倒扣結構的，一般都比較復雜。尤其如圖1所示的產品，其四周都有倒扣，因此模具四周都需有滑塊出模，滑塊比較難設計。通常會采用用油缸帶滑塊出模，或者采用大滑塊的結構，非常復雜，而且成本較高，效果也不是很好。

技術實現要素：

本實用新型的目的是：提供一種假三板模具，解決現有多倒扣注塑產品的模具滑塊難設計的技術問題，實現多倒扣產品的模具設計，結構簡單且效率更高。

為了達到上述目的，本實用新型所采用的技術方案為：一種倒扣模具，包括上固定板、下固定板，所述下固定板上兩側設有模腳，所述模腳上設有后模板，所述后模板上設有前模板，其特征在于，所述上固定板與所述前模板之間設有開閉機構，所述開閉機構包括：設置與所述上固定板與所述前模板之間的限位螺絲，套設于所述限位螺絲上的彈性件，及開閉器；所述開閉器驅動所述限位螺絲運動控制所述上固定板與所述前模板的打開與閉合。

優選地，所述前模板上端設有第一孔穴，所述彈性件位于所述第一孔穴內，并抵持于所述上固定板；所述前模板下端設有第二孔穴，所述第二孔穴限定所述開閉機構的開閉距離。

優選地，所述第二孔穴限定所述開閉機構的開閉距離最大為30mm。

優選地，所述前模板設有隧道滑塊，所述隧道滑塊通過鏟機固定設于所述上固定板，所述鏟機設有T型槽，在所述上固定板與所述前模板打開時，T型槽帶動所述隧道滑塊運動形成倒扣100。

優選地，所述后模板設有斜滑塊，所述前模板設有斜導柱與后滑塊；在所述開閉機構的作用下，所述前模板與所述后模板打開，形成倒扣200與倒扣300。

優選地，所述后模板設有耐磨塊，所述斜滑塊設于所述耐磨塊。

優選地，所述彈性件為壓簧。

本實用新型的有益效果體現在：可以實現多倒扣產品的模具滑塊設計，避免用油缸帶滑塊或者做大滑塊的結構。

附圖說明

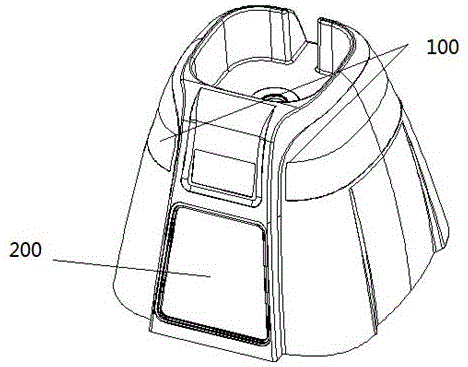

圖1為現有技術中注塑產品的結構示意圖；

圖2為現有技術中注塑產品的另一方向結構示意圖；

圖3為本實用新型的結構示意圖；

圖4 為本實用新型的另一方向結構示意圖；

圖5 為本實用新型的第三方向結構示意圖。

其中：100、倒扣，200、倒扣，300、倒扣，1、上固定板，2、下固定板，3、模腳，4、后模板，5、前模板，6、限位螺絲，7、彈性件，8、開閉器，9、第一孔穴，10、第二孔穴，11、隧道滑塊，12、鏟機，13、斜滑塊， 14、斜導柱,15、后滑塊，16、耐磨塊。

具體實施方式

以下將結合附圖所示的具體實施方式對本實用新型進行詳細描述。但這些實施方式并不限于本實用新型，本領域的普通技術人員根據這些實施方式所做出的結構、方法、或功能上的變換均包含在本實用新型的保護范圍內。

本實用新型所描述的位置的詞，均是以附圖為參照，位于視圖上面的為上端，下面的為下端，左面的為左側，右面的為右側，靠近觀察者一側的為前端，遠離觀察者一側的為后端。

參照附圖1、附圖2所示的注塑產品為豆?jié){機的殼體為例，其四周都有倒扣，具體為左右側的兩個倒扣100，前側的倒扣200，及后側的倒扣300。本實用新型的優選實施方式所采用的方案為：一種倒扣模具，包括上固定板1、下固定板2，所述下固定板2上兩側設有模腳3，所述模腳3上設有后模板4，所述后模板4上設有前模板5，所述上固定板1與所述前模板5之間設有開閉機構，所述開閉機構包括：設置于所述上固定板1與所述前模板5之間的限位螺絲6，所述前模板5上端設有第一孔穴9，一壓簧7位于所述第一孔穴9內，且套設于所述限位螺絲6上，并抵持于所述上固定板1的下端；設于所述前模板5與所述后模板4上的開閉器8，所述開閉器8驅動所述限位螺絲6運動控制所述上固定板1與所述前模板5的打開與閉合；所述前模板5下端設有第二孔穴10，所述第二孔穴10限定所述開閉機構的開閉距離；所述第二孔穴10限定所述開閉機構的開閉距離最大為30mm；所述前模板5設有隧道滑塊11，所述隧道滑塊11通過鏟機12固定設于所述上固定板1，所述鏟機12設有T型槽，在開閉器8的作用下，上固定板1與前模板5打開時，T型槽帶動所述隧道滑塊11運動形成左右側的倒扣100；所述后模板5設有耐磨塊16，所述斜滑塊13設于耐磨塊16上，所述前模板5上設有斜導柱14與后滑塊15；在所述開閉機構的作用下，所述斜滑塊13與所述斜導柱14打開形成前端倒扣200與后端倒扣300。由于耐磨塊16由特別硬質金屬制成，增加了產品精度與模具的壽命。

本實用新型的多倒扣模具的工作過程為：由于開閉器8在常態下是關閉的，只有在受到一定外力的作用下才打開。因此，由于開閉器8的存在，所以模具開模時第一個動作是：開閉器8驅動限位螺絲6，在彈簧7的作用下將上固定板1和前模板5分開；由于第二孔穴10的限定，使得分開的極限為30mm，此時由于左右側隧道滑塊11的鏟機12固定在上固定板1上，上固定板1打開，鏟的機T型槽帶動隧道滑塊11運動脫離形成左右側倒扣100；然后繼續開模，前模板5與后模板4打開，位于耐磨塊16上的斜滑塊13和位于前模板5上的斜導柱14與后滑塊15打開，形成倒扣200、倒扣300。合模的順序則相反。

在本實施方式中，由于第二孔穴10的限定，使得上固定板1和前模板5分開的極限為30mm，也不限于此，可以根據實際產品的需要，設定合適的打開距離；所述彈性件為壓簧，也可以是其他如壓片等。

采用本實用新型方案的多倒扣模具，由于上固定板與前模板安裝的是限位螺絲，可以打開，為假三板模具。因此避免了用油缸帶滑塊或后面做大滑塊的結構，節約了成本。

應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施方式中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

上文所列出的一系列的詳細說明僅僅是針對本實用新型的可行性實施方式的具體說明，它們并非用以限制本實用新型的保護范圍，凡未脫離本實用新型技藝精神所作的等效實施方式或變更均應包含在本實用新型的保護范圍之內。
