本實用新型涉及食物煙熏技術領域，具體為一種食物煙熏爐。

背景技術：

現有的食物煙熏爐通常只有一根煙熏管道直接通到爐體內，但是煙氣在爐體內基本都停滯不流動，所以煙熏效果差，因而會造成煙熏后食物的色澤不一、干燥程度不同、合格率差，在現有技術中，例如申請?zhí)枮?01520216909.0的實用新型專利，包括爐體、煙熏器、加熱器、吹風扇和抽風機，爐體上設有爐門，爐體的內側壁上均勻分布有多個煙熏孔，爐體的外側壁設有煙熏管，多個煙熏孔與煙熏管相通，爐體的頂壁上吊設有旋轉架，旋轉架能夠相對于頂壁轉動，煙熏器設于爐體一側，該專利雖然通過設置風機提高熏煙的輸送效果，可對食物進行多方位均勻熏制，但由于通過連接管輸送，導致熏煙的排放量較小，不能完全對肉制品進行全方位覆蓋，導致肉制品的熏烤質量下降。

技術實現要素：

本實用新型的目的在于提供一種食物煙熏爐，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種食物煙熏爐，包括殼體，所述殼體的內部底端設有煙熏裝置，所述煙熏裝置通過導軌與殼體相連，所述煙熏裝置包括煙熏殼，所述煙熏殼的內部底端設有加熱電阻，所述加熱電阻的頂端設有隔離網，所述隔離網的頂端設有托槽，所述托槽的內部設有置料槽，所述煙熏裝置的左端設有密封板，所述煙熏裝置的頂端設有底煙倉，所述底煙倉的頂端設有第二軸流風機，所述殼體的內部頂端設有頂煙倉，所述頂煙倉通過煙管與底煙倉相連，所述頂煙倉的底端設有第一軸流風機，所述殼體的內部上下兩側均設有放置架，所述放置架通過活動扣與殼體相連。

優選的，所述殼體的頂端設有過濾裝置，所述過濾裝置包括外殼，所述外殼的內部從上到下依次設有高效過濾網、第一粗效過濾網和第二粗效過濾網，所述高效過濾網、第一粗效過濾網和第二粗效過濾網均通過卡扣與外殼相連，所述高效過濾網、第一粗效過濾網和第二粗效過濾網的右端設有抽拉板，所述外殼的頂端設有出煙口。

優選的，所述第二軸流風機的頂端設有防護板，所述防護板通過支撐桿與第二軸流風機相連。

優選的，所述加熱電阻的底端設有保溫板。

優選的，所述密封板與殼體的連接處設有密封墊。

與現有技術相比，本實用新型的有益效果是：該食物煙熏爐，通過頂煙倉、煙熏裝置和底煙倉的配合，將煙熏料放置于置料槽內加熱電阻工作對煙熏料進行烘烤產生熏煙，熏煙通過第一軸流風機和第二軸流風機抽吸進殼體內對放置架上的肉制品進行熏烤，高效過濾網、第一粗效過濾網和第二粗效過濾網的配合對排出的煙霧進行過濾避免影響空氣質量，提高熏煙對肉制品的熏烤效果，提高了肉制品的熏烤質量。

附圖說明

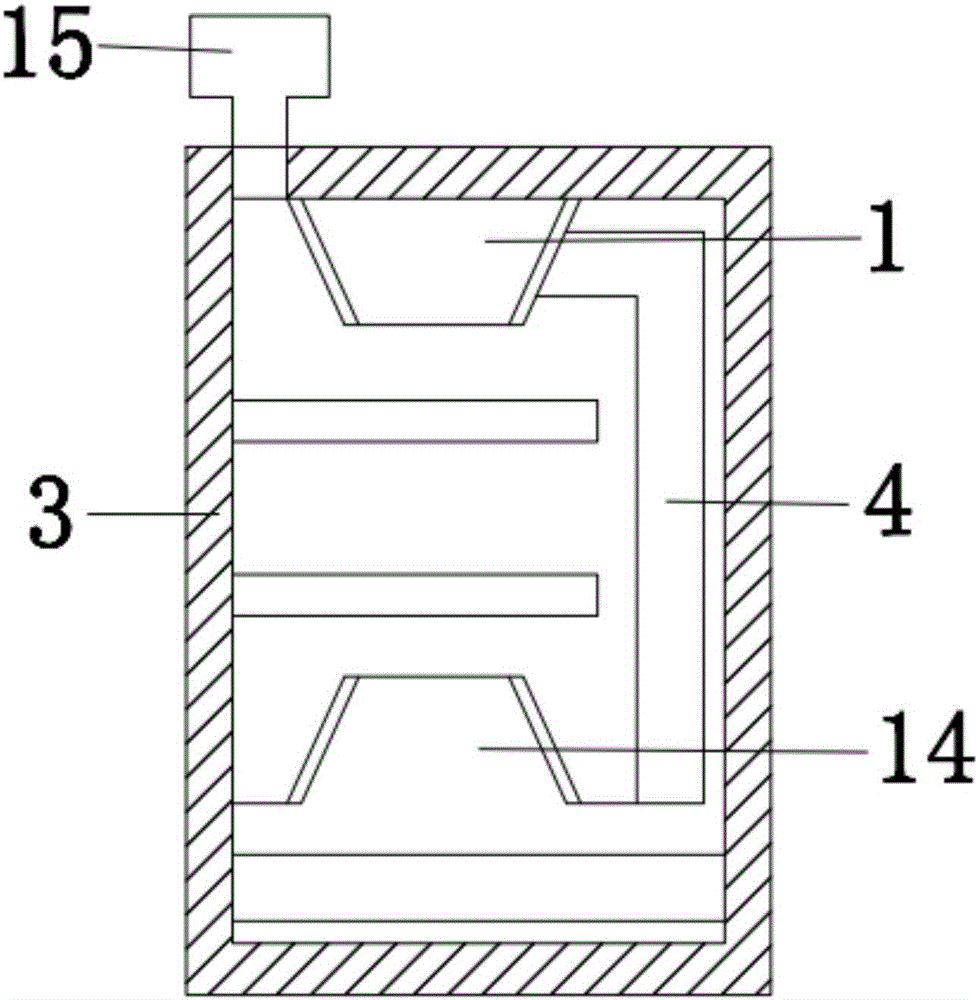

圖1為本實用新型結構示意圖；

圖2為本實用新型的殼體左視圖；

圖3為本實用新型的煙熏裝置結構示意圖；

圖4為本實用新型的過濾裝置結構示意圖。

圖中：1、頂煙倉，2、第一軸流風機，3、殼體，4、煙管，5、放置架，6、活動扣，7、支撐桿，8、密封墊，9、密封板，10、煙熏裝置，101、置料槽，102、托槽，103、煙熏殼，104、加熱電阻，105、隔離網，106、保溫板，11、導軌，12、防護板，13、第二軸流風機，14、底煙倉，15、過濾裝置，151、出煙口，152、高效過濾網，153、外殼，154、卡扣，155、第一粗效過濾網，156、第二粗效過濾網，157、抽拉板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種食物煙熏爐，包括殼體3，所述殼體3的內部底端設有煙熏裝置10，所述煙熏裝置10通過導軌11與殼體3相連，所述煙熏裝置10包括煙熏殼103，所述煙熏殼103的內部底端設有加熱電阻104，所述加熱電阻104的底端設有保溫板106，所述加熱電阻104的頂端設有隔離網105，所述隔離網105的頂端設有托槽102，所述托槽102的內部設有置料槽101，將煙熏料放置于置料槽101內加熱電阻104工作對煙熏料進行烘烤產生熏煙，熏煙通過第一軸流風機2和第二軸流風機13抽吸進殼體3內對放置架5上的肉制品進行熏烤，所述煙熏裝置10的左端設有密封板9，所述密封板9與殼體3的連接處設有密封墊8，所述煙熏裝置10的頂端設有底煙倉14，所述底煙倉14的頂端設有第二軸流風機13，所述第二軸流風機13的頂端設有防護板12，所述防護板12通過支撐桿7與第二軸流風機13相連，通過防護板12避免異物掉落對第二軸流風機13造成影響，所述殼體3的內部頂端設有頂煙倉1，所述頂煙倉1通過煙管4與底煙倉14相連，所述頂煙倉1的底端設有第一軸流風機2，所述殼體3的內部上下兩側均設有放置架5，所述放置架5通過活動扣6與殼體3相連，所述殼體3的頂端設有過濾裝置15，所述過濾裝置15包括外殼153，所述外殼153的內部從上到下依次設有高效過濾網152、第一粗效過濾網155和第二粗效過濾網156，通過高效過濾網152、第一粗效過濾網155和第二粗效過濾網156的配合對排出的煙霧進行過濾，避免熏煙直接排放到外部空氣中影響空氣質量，所述高效過濾網152、第一粗效過濾網155和第二粗效過濾網156均通過卡扣154與外殼153相連，所述高效過濾網152、第一粗效過濾網155和第二粗效過濾網156的右端設有抽拉板157，所述外殼153的頂端設有出煙口151。

將煙熏料放置于置料槽101內加熱電阻104工作對煙熏料進行烘烤產生熏煙，熏煙通過第一軸流風機2和第二軸流風機13抽吸進殼體3內對放置架5上的肉制品進行熏烤，高效過濾網152、第一粗效過濾網155和第二粗效過濾網156的配合對排出的煙霧進行過濾，避免熏煙直接排放到外部空氣中影響空氣質量。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
