本實用新型涉及食品加工設備領域，特別是指一種面包成型機構。

背景技術：

面包作為人們?nèi)粘Ｋ秤玫氖称分唬呀?jīng)廣受人們的青睞，而在眾多的面包食品中，夾心面包是人們最喜歡的面包種類中的一種；由于還需再在其內部填充有餡料，在食用的過程中不僅能夠使人們品嘗到外部面體的美味，而且能夠在品嘗面體的同時一同品嘗到內部餡料的美味；

現有技術中在進行夾心面包制作時，是通過人工的方式將面體成型后，在面體上開出盛放餡料的空間，并將餡料置于該空間中，再進行加工及外形修正操作后形成夾心面包，然而在制作的過程中由于大量的人工介入，導致加工時間增長，使得生成效率降低。

技術實現要素：

本實用新型提出一種面包成型機構，解決了現有技術中夾心面包制作過程中生成成本高，生成效率低的問題。

本實用新型的技術方案是這樣實現的：

一種面包成型機構，包括：

用于進行面體分配的分配裝置，設在使用地；

用于將分配裝置分配后的面體進行初步切割的第一切割裝置，通過傳送裝置與分配裝置連接；

用于將餡料注入到通過第一切割裝置切割后的面體內的注料裝置，通過傳送裝置與第一切割裝置連接；

用于對注料后的面體進行外形切割的第二切割裝置，通過傳送裝置與注料裝置連接。

作為進一步的技術方案，還包括：

用于收集廢料和成型后面包的收集裝置，設置在第二切割裝置一側。

作為進一步的技術方案，收集裝置包括：

用于收集成型后面包的第一收集部，設置在第二切割裝置一側；

用于收集廢料的第二收集部，設置在第一收集部上。

作為進一步的技術方案，第二收集部包括：

第一傳送道，設置在第一收集部上；

第二傳送道，設置在第一收集部上，并置于第一傳送道下側。

作為進一步的技術方案，分配裝置包括：

第一支撐裝置，設置在使用地；

第一分配體，設置在第一支撐裝置上；

第二分配體，設置在第一支撐裝置上，并置于第一分配體下側。

作為進一步的技術方案，第一切割裝置包括：

第二支撐裝置，設置在傳送裝置一側；

第一切割體，設置在第二支撐裝置上。

優選的，第一切割體為旋轉切刀。

作為進一步的技術方案，注料裝置包括：

第三支撐裝置，設置在傳送裝置一側；

注料部，設置在第三支撐裝置上。

本實用新型技術方案通過將面體通過分配裝置進行分配，并在傳送裝置的傳動下，依次經過第一切割裝置、注料裝置和第二切割裝置，使面體形成帶有餡料的面包，在此過程中無需人工的介入，一方面由于沒有人工的介入，使得生產效率得到提高，另一方面由于沒有人工的介入，使得人工成本得到降低。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

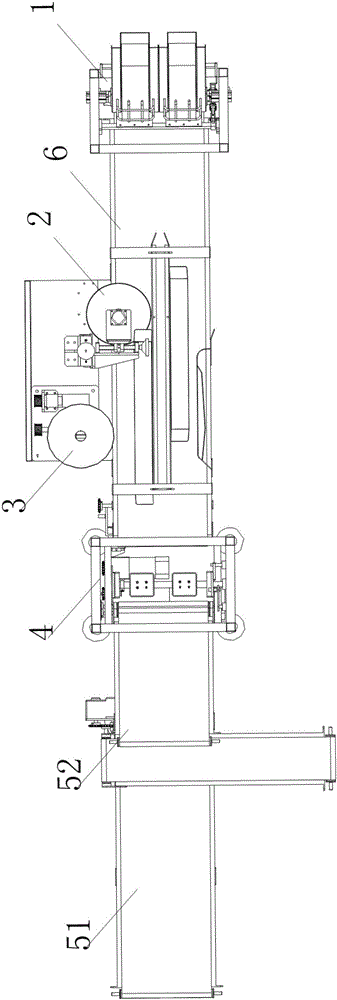

圖1為本實用新型一種面包成型機構的結構示意圖；

圖2為俯視圖1后，面包成型機構的結構示意圖。

圖中：

1、分配裝置；11、第一支撐裝置；12、第一分配體；13、第二分配體；2、第一切割裝置；21、第二支撐裝置；22、第一切割體；3、注料裝置；31、第三支撐裝置；32、注料部；4、第二切割裝置；5、收集裝置；51、第一收集部；52、第二收集部；521、第一傳送道；522、第二傳送道；6、傳送裝置。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-2所示，本實用新型提出的一種面包成型機構，包括：

分配裝置1設置在使用地，并通過傳送裝置6與第一切割裝置2連接，具體的傳送裝置6設置在分配裝置1和第一切割裝置2之間，當分配裝置1將面體分配后，通過傳送裝置6將面體傳送至第一切割裝置2，通過第一切割裝置2對面體進行初步切割，及通過第一切割裝置2切割后使面體形成容置腔(用于后續盛放餡料)；其中，

分配裝置1包括第一支撐裝置11、第一分配體12和第二分配體13，該第一支撐裝置11設置在使用地；該第一分配體12設置在第一支撐裝置11上；該第二分配體13設置在第一支撐裝置11上，并置于第一分配體12下側；在使用階段，面體通過第一分配體12上部裝入，并通過第一分配體12進行面體的阻擋，此時第一分配體12和第二分配體13處于關閉狀態，這樣能夠控制面體不會下落到傳送裝置6，而當使用時，第一分配體12開啟，將第一分配體12上的一個面體下落到第二分配體13后，第一分配體12關閉，此時在第一分配體12和第二分配體13之間為下落的一個面體，此時第二分配體13開啟，第一分配體12和第二分配體13之間的面體下落到傳送裝置6，通過傳送裝置6將下落的面體傳送至第一切割裝置2，重復操作實現對面體的分配和傳送；

第一切割裝置2包括第二支撐裝置21和第一切割體22，該第二支撐裝置21設置在傳送裝置6一側；該第一切割體22設置在第二支撐裝置21上；且傳送裝置6設置在第一切割裝置2和分配裝置1之間，這樣當分配裝置1將面體分配后，通過傳送裝置6將分配后的面體傳送至第一切割裝置2，通過第一切割裝置2進行面體的切割，在本實用新型中優選的第一切割體22為旋轉切刀；這樣在對面體進行切割時，是將面體中心部分切除，是面體上形成容置腔，進而便于后續的餡料注入到容置腔內；

注料裝置3通過傳送裝置6與第一切割裝置2連接；具體的注料裝置3與第一切割裝置2之間設置有傳送裝置6，第二切割裝置4通過傳送裝置6與注料裝置3連接；具體的助理裝置與第二切割裝置4之間設置有傳送裝置6，即在本實用新型中，傳送裝置6依次通過分配裝置1、第一切割裝置2、注料裝置3和第二切割裝置4，這樣通過每個部分加工后均能夠通過傳送裝置6進行面體的傳送；

使用階段，當通過第一切割裝置2將面體切割完成后，在傳送裝置6的作用下，將面體傳送至注料裝置3，通過注料裝置3將餡料注入到面體上的容置腔內，并在注料完成后通過傳送裝置6將注料完成后的面體傳送至第二切割裝置4，通過第二切割裝置4進行面體的二次切割，即對面體進行修整切割，進而形成所需要的形狀；

其中，注料裝置3包括：第三支撐裝置31和注料部32，該第三支撐裝置31設置在傳送裝置6一側；該注料部32設置在第三支撐裝置31上；當?shù)谝磺懈钛b置2切割完成后在傳送裝置6的帶動下面體到達注料部32，通過注料部32將餡料注入到容置腔內；

在本實用新型中，在第一切割裝置2、注料裝置3和第二切割裝置4的位置處都設置有位置傳感器，這樣當檢測到面體達到位置后，控制傳送裝置6停止動作，進而相應的切割或注料操作；

另外，在本實用新型中優選的設置有收集裝置5，通過手機裝置進行成品和廢料的收集，該收集裝置5設置在第二切割裝置4一側；其中，

收集裝置5包括：第一收集部51和第二收集部(52)，該第一收集部51設置在第二切割裝置4一側；該第二收集部(52)設置在第一收集部51上；通過第二切割裝置4切割后，形成成品的面體別傳送至第一收集部51，通過第一收集部51傳送，進行后續的工序，而被第二切割裝置4切割下的廢料被傳送至第二收集部(52)，通過第二收集部(52)進行廢料的收集；在本實用新型中，第二收集部(52)包括第一傳送道和第二傳送道522，該第一傳送道設置在第一收集部51上；該第二傳送道522設置在第一收集部51上，并置于第一傳送道下側；當通過第二切割裝置4切割后，廢料被傳動到第一傳送道，通過第一傳送到(521)將廢料傳送到第二傳送道522，通過第二傳送道522將廢料傳送至存儲位置，本實用新型中為節省空間，優選的第二傳送道522與第一傳送道垂直設置，這樣改變了第二傳送道522的傳送方向，進而節省的傳送空間；

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
