本實用新型涉及一種面包機，特別涉及一種面包機的攪拌葉片防呆結構。

背景技術：

現有技術的面包機中，大部分面包機的攪拌葉片正反都可以裝配到面包桶的攪拌軸，沒有防呆功能，如果攪拌葉片裝反了，不但做不了面包，而且還會把面包桶破壞。

中國專利文獻號CN101601548A于2009年12月16日公開了一種面包機，具體公開了所述面包桶內設置有攪拌葉片，攪拌葉片通過設置在面包桶底部或側面的聯軸器與驅動機構相接。結合該說明書附圖中的圖1可知，攪拌葉片與聯軸器可以正反裝配，但當攪拌葉片裝反時，對面包桶會造成破壞。

因此，有必要做進一步改進。

技術實現要素：

本實用新型的目的旨在提供一種結構簡單合理、成本低、性能可靠、有效防止裝反而破壞面包桶的面包機的攪拌葉片防呆結構，以克服現有技術中的不足之處。

按此目的設計的一種面包機的攪拌葉片防呆結構，包括軸筒，及延伸于軸筒側壁的攪拌臂，軸筒上設有用于套接轉軸的軸孔；其特征在于：所述軸孔頂部設置有防呆結構，使軸孔單向套接轉軸。防呆結構可以防止攪拌葉片與轉軸裝反，導致面包桶破壞，該防呆結構簡單，而且制造成本低。

防呆結構可以有以下方案：

方案一，所述防呆結構為一個以上的凸點，該凸點徑向向內凸起于軸孔側壁，凸點對軸孔頂部具攔截作用，以防止轉軸從軸孔頂部套接，進而防止攪拌葉片裝反。

方案二，所述防呆結構為環形凸筋，該環形凸筋徑向向內凸起于軸孔內壁，環形凸筋使軸孔頂部的孔徑減小，有效防止轉軸從軸孔頂部套接，進而防止攪拌葉片裝反。

方案三，所述防呆結構為封閉軸孔頂部的封蓋，由于軸孔頂部被完全封閉，因此可防止轉軸從軸孔頂部套接，進而防止攪拌葉片裝反。

所述防呆結構由軸筒一體注塑成型，防呆結構表面與軸筒頂面平齊配合，保持美觀。

所述軸孔內沿軸線方向設有防滑平面，確保攪拌葉片與轉軸之間的連接穩定性，防止打滑影響攪拌葉片工作。

本實用新型通過于軸孔頂部設置防呆結構，有效防止攪拌葉片裝反于轉軸上，避免了對面包桶的破壞；該防呆結構可以是凸點、環形凸筋、封蓋或其他可以阻擋轉軸從軸孔頂部套接的結構。其具有結構簡單合理、成本低、性能可靠、有效防止裝反的特點。

附圖說明

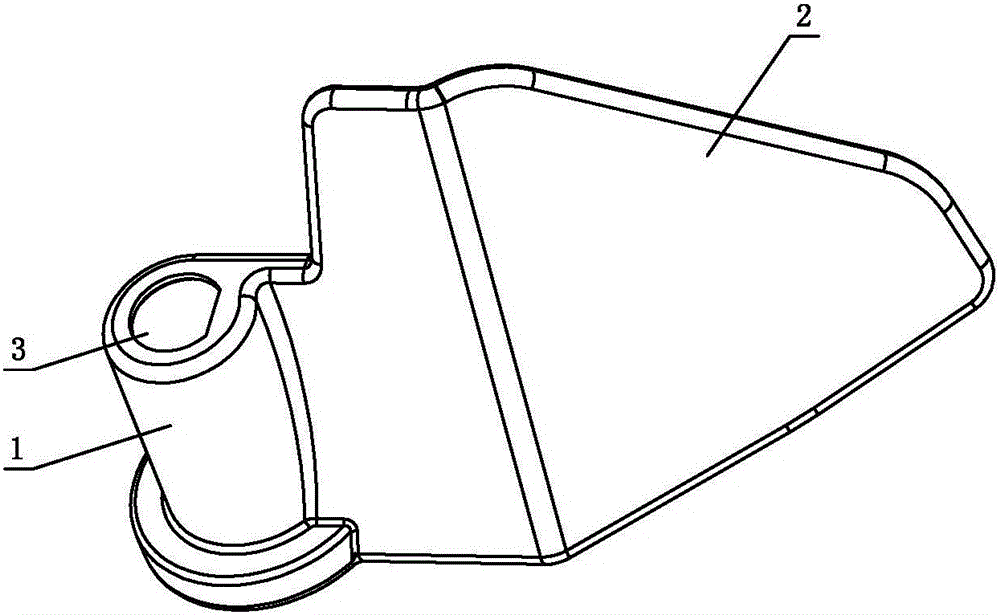

圖1為現有的攪拌葉片的結構示意圖。

圖2為本實用新型第一實施例的俯視圖。

圖3為本實用新型第一實施例的剖視圖。

圖4為圖3中A處的放大示意圖。

圖5為本實用新型第二實施例的剖視圖。

圖6為圖5中B處的放大示意圖。

圖7為本實用新型第三實施例的剖視圖。

圖8為圖7中C處的放大示意圖。

具體實施方式

下面結合附圖及實施例對本實用新型作進一步描述。

第一實施例

參見圖2-圖4，本面包機的攪拌葉片防呆結構，包括軸筒1，及延伸于軸筒1側壁的攪拌臂2，軸筒1上設有用于套接轉軸的軸孔3；所述軸孔3頂部設置有防呆結構，使軸孔3單向套接轉軸。一般軸筒可以與轉軸正反套接，但當攪拌葉片裝反時，對面包桶會造成破壞，本結構通過設置防呆結構，有效防止攪拌葉片與轉軸裝反，避免了面包桶的破壞。

進一步說，所述防呆結構為通孔3頂部的三個凸點5，該凸點5徑向向內凸起于軸孔3側壁。凸點5對轉軸具攔截作用，防止轉軸從軸孔3頂部插接。

進一步說，所述防呆結構由軸筒1一體注塑成型，防呆結構表面與軸筒1頂面平齊配合，以確保整體的美感，而且方便用于清洗。

進一步說，所述軸孔3內沿軸線方向設有防滑平面4，防止轉軸與攪拌葉片打滑，提高穩定性。

第二實施例

參見圖5和圖6，本面包機的攪拌葉片防呆結構，其不同于第一實施例之處在于：所述防呆結構為環形凸筋6，該環形凸筋6徑向向內凸起于軸孔3內壁，環形凸筋6使軸孔3頂部的孔徑減小，有效防止轉軸從軸孔3頂部套接，進而防止攪拌葉片裝反。

其他未述部分同第一實施例，這里不再分析說明。

第三實施例

參見圖7和圖8，本面包機的攪拌葉片防呆結構，其不同于第一實施例之處在于：所述防呆結構為封閉軸孔3頂部的封蓋7，由于軸孔3頂部被完全封閉，因此可防止轉軸從軸孔3頂部套接，進而防止攪拌葉片裝反。

其他未述部分同第一實施例，這里不再分析說明。

上述為本實用新型的優選方案，顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
