本實用新型涉及一種壓茶機，特別涉及一種液壓壓茶機。

背景技術：

在壓制茶葉的工藝中，通常是在茶葉完成蒸煮后，會將茶葉放置到木箱中壓緊，然后進行焗壓一段時間。為了保證每一次放入木箱中壓緊的茶葉質量相同，每次將茶葉投入木箱前都要稱重。傳統的制茶工藝中，這些步驟全部都是由人工來逐步完成，這樣，耗費的人力較多，從而增加了制作成本，還制約了茶葉的規模化生產。因此，如何在茶葉的壓制工序中，讓茶葉稱重，壓緊這兩個步驟變得更加機械化，從而解放勞動力，減少生產成本成為了茶葉制作發展的新方向。

技術實現要素：

本實用新型的發明目的是提供一種液壓壓茶機，該液壓壓茶機可以實現自動上茶、稱重及壓茶，具有操作方便，節省勞動力的特點。

本實用新型的發明目的是由以下技術方案來實現的：

一種液壓壓茶機，包括機體和控制器，所述機體上順次連接有茶葉稱量裝置和自動上茶裝置；所述機體包括機架和圓形的壓模，所述壓模放置在機架上，所述壓模的上方設有與壓模相匹配的壓頭，所述壓頭由壓桿連接在液壓缸一上，所述液壓缸一安裝在機架上，所述壓模的上部設有倒圓臺結構的接料槽，且壓模頂端邊緣構成的圓的直徑大于壓頭的直徑；

所述茶葉稱量裝置包括稱座、設置在稱座上的稱頭和設置在稱頭上的稱斗，所述稱斗靠近壓模的一側設有出料口，稱斗的頂部設有進料口，出料口和進料口上分別設有進料門和出料門，且出料門和進料門與豎直方向的夾角均為30°-60°，所述進料口和出料口上分別設有控制進料門和出料門打開或關閉的驅動裝置一和驅動裝置二，所述進料口上靠近壓模的一側設有擋板；

所述自動上茶裝置包括自動上茶機，所述自動上茶機下部設有支架，所述自動上茶機為傾斜狀態，所述自動上茶機的低端與地面的原料槽相接，自動上茶機的高端與進料口相對；所述自動上茶機包括主動輪、從動輪和旋轉帶，所述主動輪設于中部，從動輪設于主動輪的兩側，所述旋轉帶包設于主動輪和從動輪的外側，所述主動輪由驅動電機帶動；所述旋轉帶上設有數個鏟茶板，所述鏟茶板的橫截面形狀為劣弧形，所述控制器分別與液壓缸、稱頭、驅動裝置一、驅動裝置二和驅動電機間電聯接。

進一步的，所述壓模的下部設有液壓缸二，壓模的底部設有頂片，該頂片與液壓缸二連接，所述液壓缸二與控制器間電聯接。

進一步的，出料口和進料口與豎直方向的夾角均為45°。

本實用新型的有益效果：

本實用新型中的液壓壓茶機具有茶葉稱量裝置和自動上茶裝置，可以實現上茶、稱重及壓茶的自動化，具有操作方便，節省勞動力的特點。

本實用新型中，出料門和進料門與豎直方向的夾角均為30°-60°，設置這樣結構的原因是，當稱斗中的茶葉重量達到需要重量時，關閉進料門，如果還有茶葉掉落，就會掉落到進料門和擋板之間，待到下一次進料門開啟，由于具有傾斜角度，茶葉在重力的作用下，會很輕松的滑落到稱斗中，而出料門具有此傾斜角度，也是方便茶葉在重力的作用下很輕松的滑入壓模中。

本實用新型中，，所述壓模的上部設有倒圓臺結構的接料槽，這樣的結構是為了茶葉既能完全的滑入壓模中進行壓制，同時在壓制的時候，壓頭也不至于和稱斗相撞。

本實用新型中的液壓壓茶機，在進行工作前，先設定好每一次需要稱量的茶葉重量，然后啟動驅動電機開始工作，由控制器發出信號到驅動裝置一，由驅動裝置一控制進料門的打開，同時自動上茶裝置開始工作，鏟茶板將原料槽中的茶葉鏟到旋轉帶上，然后通過旋轉帶將茶葉運送到進料口，茶葉從進料口進入到茶葉稱量裝置中，待稱量裝置中茶葉的重量達到需要的重量后，由稱頭發出信號，控制器接收到信號以后，通過控制器發出信號控制驅動電機停止工作，同時控制器發出信號到驅動裝置一和驅動裝置二，由驅動裝置一控制進料門的關閉，由驅動裝置二控制出料門的打開，出料門被打開后，稱斗內的茶葉滑入入壓模中；此時，由控制器發出信號控制液壓缸一的啟動，開始茶葉的壓制，茶葉壓制結束后，再次由控制器發出信號控制液壓缸二的啟動，將壓制好的茶餅頂出，完成一次制作茶餅的工藝，重復此過程即可實現上茶、稱重及壓茶的自動化。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例的結構示意圖；

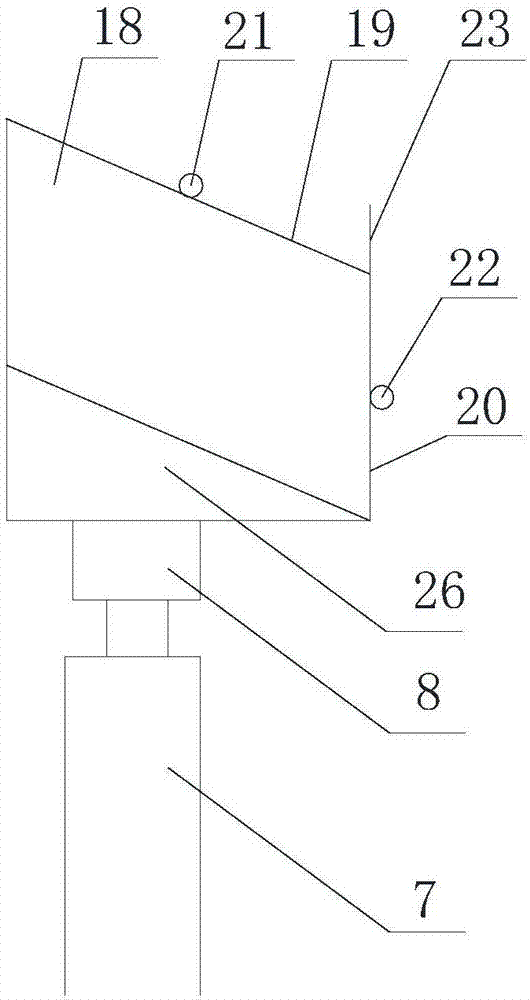

圖2為本實用新型實施例中茶葉稱量裝置的結構示意圖。

其中：其中：1、機架；2、壓模；3、壓頭；4、壓桿；5、液壓缸一；6、接料槽；7、稱座；8、稱頭；9、支架；10、萬向輪；11、主動輪；12、從動輪；13、旋轉帶；14、驅動電機；15、傳送帶一；16、傳送帶二；17、鏟茶板；18、稱斗；19、進料門；20、出料門；21、驅動裝置一；22、驅動裝置二；23、擋板；24、液壓缸二；25頂片；26、墊塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1、圖2所示：

一種液壓壓茶機，包括機體和控制器，所述機體上順次連接有茶葉稱量裝置和自動上茶裝置；所述機體包括機架1和圓形的壓模2，所述壓模2放置在機架1上，所述壓模2的上方設有與壓模2相匹配的壓頭3，所述壓頭3由壓桿4連接在液壓缸一5上，所述液壓缸一5安裝在機架1上，所述壓模2的上部設有倒圓臺結構的接料槽6；

所述茶葉稱量裝置包括稱座7、設置在稱座7上的稱頭8和設置在稱頭8上的稱斗18，所述稱斗18靠近壓模2的一側設有出料口，稱斗18的頂部設有進料口，出料口和進料口上分別設有進料門19和出料門20，且出料門20和進料門19與豎直方向的夾角均為30°-60°，所述進料口和出料口上分別設有控制進料門19和出料門20打開或關閉的驅動裝置一21和驅動裝置二22，所述進料口上靠近壓模2的一側設有擋板23；所述稱斗18的下部為橫截面為三角形的墊塊26，該墊塊26為空心結構。

所述壓模2的下部設有液壓缸二24，壓模2的底部設有頂片25，該頂片25與液壓缸二24連接，所述液壓缸二24與控制器間電聯接。

所述自動上茶裝置包括自動上茶機，所述自動上茶機下部設有支架9，所述支架9的底部設有萬向輪10。所述自動上茶機為傾斜狀態，所述自動上茶機的低端與地面的原料槽相接，自動上茶機的高端與進料口2相對；所述自動上茶機包括主動輪11、從動輪12和旋轉帶13，所述主動輪11設于中部，從動輪12設于主動輪11的兩側，所述旋轉帶13包設于主動輪11和從動輪12的外側，所述主動輪11由驅動電機二14帶動；所述主動輪11的旋轉軸和驅動電機二14間通過傳送帶一15連接，所述主動輪11和從動輪12的多個旋轉軸間通過傳送帶二16連接。所述旋轉帶13上設有數個鏟茶板17，所述鏟茶板17的截面形狀為劣弧形。

所述控制器分別與液壓缸一5、液壓缸二24、稱頭8、驅動裝置一21和驅動裝置二22和驅動電機14間電聯接。

在本實施例中，出料口和進料口與豎直方向的夾角均為45°，設置這樣結構的原因是，當稱斗18中的茶葉重量達到需要重量時，關閉進料門19，如果還有茶葉掉落，就會掉落到進料門19和擋板23之間，待到下一次進料門19開啟，由于具有傾斜角度，茶葉在重力的作用下，會很輕松的滑落到稱斗18中，而出料門20具有此傾斜角度，也是方便茶葉在重力的作用下很輕松的滑入壓模2中。

本實用新型中，所述壓模2的內腔為倒圓臺結構，且壓模2頂端邊緣構成的圓的直徑大于壓頭3的直徑，這樣的結構是為了茶葉既能完全的滑入壓模2中進行壓制，同時在壓制的時候，壓頭3也不至于和稱斗18相撞。

本實用新型中的液壓壓茶機，在進行工作前，先設定好每一次需要稱量的茶葉重量，然后啟動驅動電機14開始工作，由控制器發出信號到驅動裝置一21，由驅動裝置一21控制進料門19的打開，同時自動上茶裝置開始工作，鏟茶板17將原料槽中的茶葉鏟到旋轉帶13上，然后通過旋轉帶13將茶葉運送到進料口，茶葉從進料口進入到茶葉稱量裝置中，待稱量裝置中茶葉的重量達到需要的重量后，由稱頭8發出信號，控制器接收到信號以后，通過控制器發出信號控制驅動電機14停止工作，同時控制器發出信號到驅動裝置一21和驅動裝置二22，由驅動裝置一21控制進料門19的關閉，由驅動裝置二22控制出料門20的打開，出料門20被打開后，稱斗18內的茶葉滑入壓模2中；此時，由控制器發出信號控制液壓缸一5的啟動，開始茶葉的壓制，茶葉壓制結束后，再次由控制器發出信號控制液壓缸二24的啟動，將壓制好的茶餅頂出，完成一次制作茶餅的工藝，重復此過程即可實現上茶、稱重及壓茶的自動化。

當然，在不背離本實用新型精神及其實質的情況下，熟悉本領域的技術人員應該可以根據本實用新型作出各種相應的改變和變形，但這些相應的改變和變形都應屬于本實用新型所附的權利要求的保護范圍。
