本實用新型涉及豆制品加工機械領域，特別是一種洗豆除雜裝置。

背景技術：

豆制品加工中，原豆是否干凈無雜質直接影響豆制品的品質。傳統的豆制品加工中，通常都是采用人工清洗的方式，不僅清洗不方便，清洗效率低，而且清洗后的雜質處理麻煩。

技術實現要素：

基于此，針對上述問題，有必要提出一種洗豆除雜裝置，該裝置洗豆效率高，且有多級過濾，雜質處理方便，可有效提高豆制品的生產效率。

本實用新型的技術方案是：一種洗豆除雜裝置，包括料斗、第一流道、沖洗管道、第二流道和集豆箱；所述的第一流道和第二流道均傾斜設置；所述料斗的一側底部設置有出豆口，所述料斗的底部傾斜設置有第一濾網，所述第一濾網低的一端連接所述的出豆口，所述的出豆口連接第一流道高的一端，所述第一濾網的下方設置有雜質收集漏斗；所述的沖洗管道豎直設置，其頂端連接第一流道低的一端，其底端連接第二流道高的一端，所述沖洗管道的內壁還傾斜設置有引導豆子掉落的擋板，所述擋板的下方設置有噴水的高壓噴頭；所述的第二流道上設置有多個第二濾網，所述第二濾網的底部連接有濾渣收集漏斗；所述第二流道低的一端連接集豆箱，所述集豆箱的底部設置有第三濾網。

使用時，將豆子放入料斗，豆子經過第一濾網過濾雜質，過濾后的豆子在傾斜的濾網作用下通過出豆口到第一流道，然后在沖洗管道內經過高壓噴頭沖洗干凈，沖洗管道內的擋板可引導豆子滑入沖洗管道并從高壓噴頭前方落下，防止豆子不經過沖洗直接穿才沖洗管道，然后豆子落至第二流道，經過第二流道上的第二濾網過濾并收集濾渣，最后順著第二流道進入集豆箱，在集豆箱內濾掉水分。

優選地，所述第一濾網的底部還設置有振動器。

振動器帶動豆子振動，一方面可使初步過濾更充分，另一方面也可使豆子更順暢的進入第一流道。

優選地，所述沖洗管道的內壁上相對且傾斜設置有一對引導豆子掉落的擋板，所述一對檔板的底端留有空隙，所述擋板的下方設置有噴水的高壓噴頭，所述擋板的底端低于高壓噴頭的上緣。

相對設置的高壓噴頭可以對豆子進行全方位的清洗，使清洗更徹底更干凈，而擋板的底端低于高壓噴頭的上緣，可防止豆子進入沖洗區域時，兩側高壓噴頭噴射出的水將豆子從高壓噴頭上方拋過，使豆子不能徹底清洗干凈。

本實用新型的有益效果是：

1、結構簡單，制作方便，安裝與控制容易，省時省力，提高生產效率；

2、可對豆子進行全面清洗和多級過濾，豆子的清洗效果好，制成的豆制品品質好。

附圖說明

圖1為本實用新型實施例一的結構示意圖；

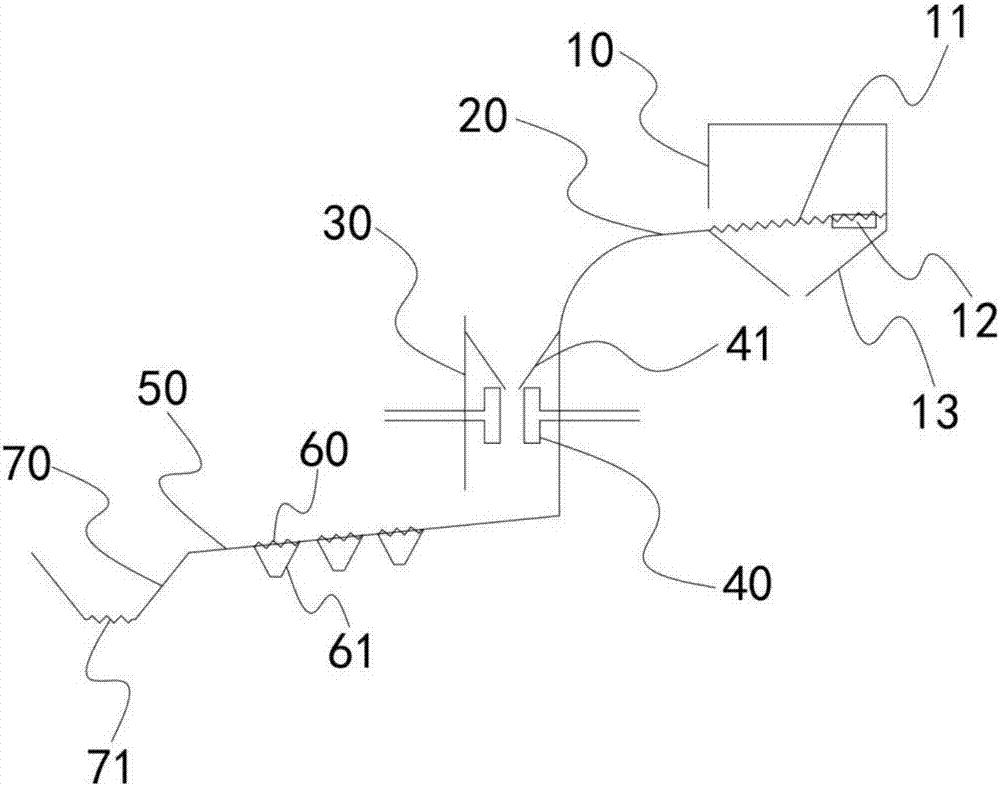

圖2為本實用新型實施例二的結部示意圖；

附圖標記：10-料斗，11-第一濾網，12-振動器，13-雜質收集漏斗，20-第一流道，30-沖洗管道，40-高壓噴頭，41-擋板，50-第二流道，60-第二濾網，61-濾渣收集漏斗，70-集豆箱，71-第三濾網。

具體實施方式

下面結合附圖對本實用新型的實施例進行詳細說明。

實施例一

如圖1所示，一種洗豆除雜裝置，包括料斗10、第一流道20、沖洗管道30、第二流道50和集豆箱70；所述的第一流道20和第二流道50均傾斜設置；所述料斗10的一側底部設置有出豆口，所述料斗10的底部傾斜設置有第一濾網11，所述第一濾網11低的一端連接所述的出豆口，所述的出豆口連接第一流道20高的一端，所述第一濾網11的下方設置有雜質收集漏斗13；所述的沖洗管道30豎直設置，其頂端連接第一流道20低的一端，其底端連接第二流道50高的一端，所述沖洗管道30的內壁還傾斜設置有引導豆子掉落的擋板41，所述擋板41的下方設置有噴水的高壓噴頭40；所述的第二流道50上設置有多個第二濾網60，所述第二濾網60的底部連接有濾渣收集漏斗61；所述第二流道低50的一端連接集豆箱70，所述集豆箱70的底部設置有第三濾網71。

在本實施例中，所述第一濾網11的底部還設置有振動器12。

實施例二

本實施例與實施例一基本相同，區別在于，如圖2所示，所述沖洗管道30的內壁上相對且傾斜設置有一對引導豆子掉落的擋板41，所述一對檔板41的底端留有空隙，所述擋板41的下方設置有噴水的高壓噴頭40，所述擋板41的底端低于高壓噴頭40的上緣。

以上所述實施例僅表達了本實用新型的具體實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
