本實用新型涉及蠶豆的加工設備，具體為一種用于蠶豆的定向裝置。

背景技術：

蠶豆的形狀呈長方圓形，近長方形，中間內凹，種臍線形，黑色，位于種子一端。由于蠶豆種臍端會形成一個凸起，所以種臍端是蠶豆厚度最大的位置。

蘭花豆是一種中國傳統小吃，深受人們的喜愛。制作蘭花豆的原材料就是蠶豆。蠶豆通過篩選、清洗、浸泡、切皮和油炸等工序后就制成了蘭花豆。蠶豆切皮的位置是在與種臍相對的一端。現有的蠶豆切皮多是采用人工手動切割，蠶豆隨意擺放，導致蠶豆不方便切割，從而使蠶豆上的切痕很隨意，影響蠶豆的外觀。

技術實現要素：

本實用新型意在提供一種用于蠶豆的定向裝置，以解決現有技術中對蠶豆進行切割時，蠶豆隨意擺放導致不方便切割的問題。

本方案中的用于蠶豆的定向裝置，包括機架，所述機架上固定連接有進料斗，所述進料斗的下方設有導料槽，所述導料槽傾斜設置，所述導料槽的下方設有滑軌，所述滑軌上設有若干滑塊，所述滑塊之間設有若干組夾持桿，所述夾持桿之間形成夾持腔，所述夾持桿沿滑軌的長度方向與滑軌滑動連接，所述夾持桿為空心桿，所述夾持桿的內部設有夾塊，所述夾持桿的側部靠近夾持腔的一側設有通孔，所述夾塊穿過通孔并與夾持桿滑動連接，所述夾塊的上部設有齒條，所述夾持桿內設有調節桿，所述調節桿上設有與齒條嚙合的齒輪部。

設置機架，用于支撐固定進料斗。設置進料斗，用于放置蠶豆。設置導料槽，用于將蠶豆引導到夾持桿處。設置滑軌，用于支撐滑塊滑動。設置滑塊，用于帶動夾持桿滑動。設置夾持桿，夾持桿之間設有夾持腔，用于夾持蠶豆。設置夾塊，用于固定蠶豆。設置通孔，用于夾塊穿過通孔對蠶豆施力。設置齒條，用于帶動夾塊移動。設置調節桿，調節桿上設有齒輪部，通過調節桿的轉動帶動齒條移動，從而帶動夾塊移動。

工作原理：將蠶豆放入進料斗中，蠶豆在重力作用下掉落到導料槽中，蠶豆通過導料槽落在夾持桿上，往復搖動滑塊，使滑塊帶動夾持桿往復移動，從而使蠶豆在夾持桿上滑動，如果蠶豆是以與種臍相對的一端對準夾持腔，蠶豆將會掉落進夾持腔，并卡在夾持腔上；如果蠶豆是種臍端對準夾持腔，蠶豆則不能進入夾持腔。當蠶豆進入夾持腔后，通過轉動調節桿，使調節桿通過齒輪部和齒條帶動夾塊移動，從而使夾塊將蠶豆夾持住。夾塊夾持住的蠶豆都是種臍端向上擺放的蠶豆。

與現有技術相比，本方案的優點在于：蠶豆在需要進行切割前，通過定向裝置使蠶豆的擺放方式統一，從而方便了后續的切割操作。

進一步，所述夾持桿的上部呈向上凸起的曲面。將夾持桿的上部設置為向上凸起的曲面，方便蠶豆在夾持桿上滑動時掉落進夾持腔。

進一步，所述夾持塊靠近夾持腔的一端固設有橡膠塊。橡膠塊具有一定的彈性，夾塊在夾持蠶豆的時候，橡膠塊直接與蠶豆接觸，從而避免夾塊對蠶豆造成損傷。

進一步，所述導料槽上設有擋板，所述擋板與導料槽的底板之間設有物料通道，所述擋板沿擋板所在平面與導料槽滑動連接。通過擋板在導料槽上滑動，從而控制從導料槽上滑落到夾持桿上的蠶豆數量。

進一步，所述同一滑塊上的調節桿的端部固定連接有齒輪，所述齒輪相互嚙合，所述齒輪上固定連接有撥桿。設置相互嚙合的齒輪，通過轉動其中的一個齒輪就能帶動另一個齒輪轉動，從而實現夾塊同時相對運動。

進一步，所述撥桿上鉸接有掛鉤，所述掛鉤與撥桿的鉸接點處設有扭簧，所述滑塊上設有與掛鉤配合的限位桿。通過設置掛鉤和限位桿，使掛鉤在轉動的時候能夠鉤住限位桿，從而使掛鉤的位置固定，使撥桿的位置固定，進而使夾塊保持夾持狀態。扭簧使掛鉤與限位桿保持接觸。

附圖說明

圖1為本實用新型用于蠶豆的定向裝置實施例的結構示意圖；

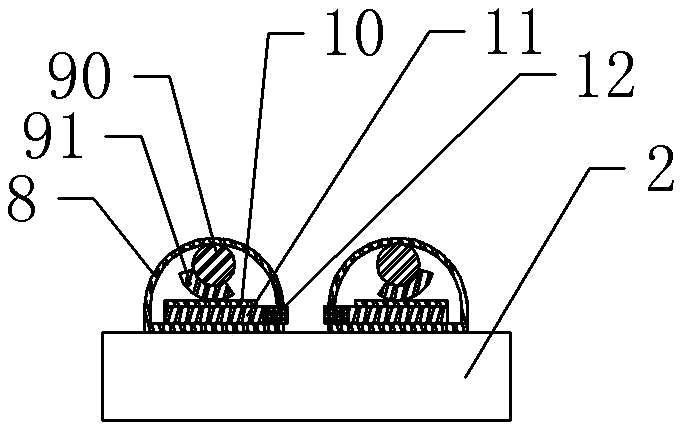

圖2為圖1中夾持桿的剖面圖的放大圖。

具體實施方式

下面通過具體實施方式對本實用新型作進一步詳細的說明：

說明書附圖中的附圖標記包括：滑軌1、滑塊2、齒輪3、掛鉤4、導料槽5、擋板6、進料斗7、夾持桿8、齒條10、夾塊11、橡膠塊12、調節桿90、齒輪部91。

如圖1和圖2所示的用于蠶豆的定向裝置，包括機架，機架上固定連接有進料斗7。進料斗7的下方設有導料槽5，導料槽5為矩形槽，導料槽5傾斜設置并固定在機架上，導料槽5與水平面成十度夾角。導料槽5內設有擋板6，擋板6與導料槽5的底板之間設有物料通道，擋板6沿擋板6所在平面與導料槽5滑動連接。導料槽5的下方設有一組滑軌1，滑軌1上設有若干組滑塊2，滑塊2與滑軌1滑動連接。滑軌1之間設有若干組夾持桿8，夾持桿8與滑塊2固定連接。位于同一滑塊2上的相鄰夾持桿8之間設有夾持腔。夾持桿8為空心桿，其上部呈向上凸起的半圓形曲面。夾持桿8內部設有橫向設置的夾塊11，夾持桿8的側部靠近夾持腔的一側設有可供夾塊11穿過的通孔。夾塊11的上部固定連接有齒條10，夾塊11的上方設有調節桿90，調節桿90上設有與齒條10嚙合的齒輪部91。調節桿90的上側壁與空心桿的上側壁鉸接。夾塊11靠近夾持腔的一端粘接有橡膠塊12。同一滑塊2上的調節桿90的端部固定連接有齒輪3，齒輪3相互嚙合。齒輪3上固定連接有撥桿，撥桿上鉸接有掛鉤4，掛鉤4與撥桿的鉸接點處設有扭簧，滑塊2上設有與掛鉤4配合的限位桿。

使用時，將蠶豆放入進料斗7中，蠶豆在重力作用下掉落到導料槽5中，蠶豆通過導料槽5落在夾持桿8上，往復搖動滑塊2，使滑塊2帶動夾持桿8往復移動，從而使蠶豆在夾持桿8上滑動，如果蠶豆是以與種臍相對的一端對準夾持腔，蠶豆將會掉落進夾持腔，并卡在夾持腔上；如果蠶豆是種臍端對準夾持腔，蠶豆則不能進入夾持腔。當蠶豆進入夾持腔后，通過轉動調節桿90，使調節桿90通過齒輪部91和齒條10帶動夾塊11移動，從而使夾塊11將蠶豆夾持住。夾塊11夾持住的蠶豆都是種臍端向上擺放的蠶豆。
