本發明屬于農產品加工技術領域，具體涉及一種農產品加工專用可水循環的節能型蘿卜清洗機。

背景技術：

農產品加工業是以人工生產的農業物料和野生動植物資源為原料的總和進行工業生產活動。廣義的農產品加工業，是指以人工生產的農業物料和野生動植物資源及其加工品為原料所進行的工業生產活動。狹義的農產品加工業，是指以農、林、牧、漁產品及其加工品為原料所進行的工業生產活動。蘿卜清洗機主要由電機、變速器、8-13支毛棍等組成，有800型，1200型，1500型，2000型三種型號，是我們廠吸取了國內外對根薯類加工機械的特點設計制造的，采用毛刷原理,廣泛適用于圓形，橢圓形果蔬比如生姜、胡蘿卜、白蘿卜、山芋、馬鈴薯、紅薯、獼猴桃等根薯類蔬菜的清洗。該機具有外形美觀和操作方便，清洗容積大、效率高，耗能小，可連續清洗，操作簡單，使用壽命長等特點，刷輥材料經特殊工藝處理(采用尼龍線繩軋制而成)，經久耐用，耐磨性能好。

然而現有的蘿卜清洗機在使用過程中仍然存在一些不合理的因素，蘿卜清洗機在清洗蘿卜時候，需要用毛刷清洗的同時也需要大量的水去沖洗，這樣做浪費了很多的水資源。

技術實現要素：

本發明的目的在于提供一種農產品加工專用可水循環的節能型蘿卜清洗機，以解決上述背景技術中提出的清洗過程需要大量的水，浪費了很多水資源的問題。

為實現上述目的，本發明提供如下技術方案：一種農產品加工專用可水循環的節能型蘿卜清洗機，包括水槽底座、出水孔、驅動電機和高壓噴水噴頭，所述水槽底座的底部設置有支撐腳，且水槽底座的上方設置有過濾網，所述水槽底座的左側設置有立柱，所述立柱的內部設置有伺服電機，且立柱的前表面上設置有控制面板，所述出水孔安裝在過濾網上方靠近立柱的右側位置處，且出水孔的上方設置有清洗刷輪，所述清洗刷輪的內部設置有清洗槽，且清洗刷輪的右側設置有蘿卜出口，所述高壓噴水噴頭安裝在清洗槽上方靠近立柱的右側位置處，且高壓噴水噴頭的上方設置有水泵，所述驅動電機安裝在高壓噴水噴頭上方靠近水泵的左側位置處，所述伺服電機和水泵均與控制面板電性連接。

優選的，所述支撐腳共設置有四個，且四個支撐腳分別安裝在水槽底座底部的四個拐角處。

優選的，所述伺服電機與清洗刷輪通過皮帶輪傳動連接。

優選的，所述控制面板與立柱通過螺釘固定連接。

優選的，所述高壓噴水噴頭共設置有十個，且十個高壓噴水噴頭均勻安裝在清洗槽的上方。

與現有技術相比，本發明的有益效果是：本發明結構科學合理，使用安全方便，使用了多個高壓噴水噴頭之后，就可以全方位的對清洗槽的內部進行噴水處理，在清洗刷輪的每個行進的過程中都能受到來自正上方的水的清洗，就會使得清洗更加的充分，使用了水循環系統之后，首次清洗的廢水就不會浪費掉，通過過濾之后還可以再次的利用，節約了水資源的同時也節約了生產的成本。

本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的結構示意圖；

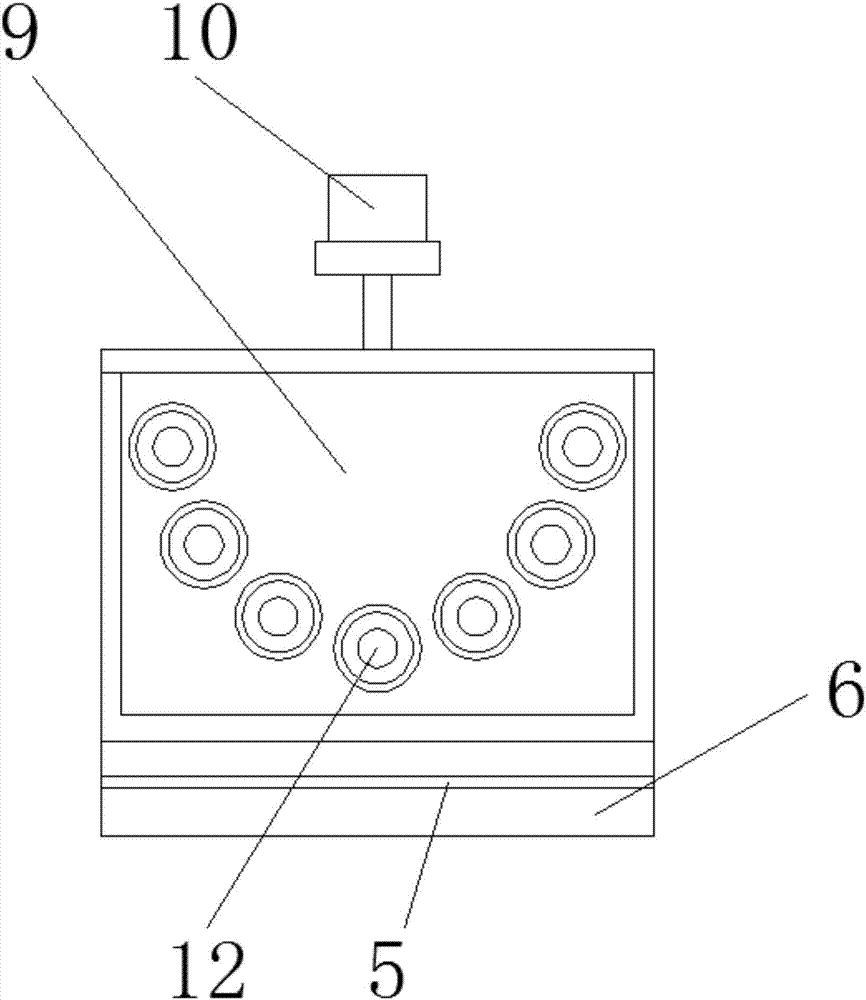

圖2為本發明的側視圖。

圖中：1-控制面板、2-立柱、3-伺服電機、4-支撐腳、5-過濾網、6-水槽底座、7-出水孔、8-蘿卜出口、9-清洗槽、10-水泵、11-驅動電機、12-清洗刷輪、13-高壓噴水噴頭。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供一種技術方案：一種農產品加工專用可水循環的節能型蘿卜清洗機，包括水槽底座6、出水孔7、驅動電機11和高壓噴水噴頭13，水槽底座6的底部設置有支撐腳4，且水槽底座6的上方設置有過濾網5，水槽底座6的左側設置有立柱2，立柱2的內部設置有伺服電機3，且立柱2的前表面上設置有控制面板1，出水孔7安裝在過濾網5上方靠近立柱2的右側位置處，且出水孔7的上方設置有清洗刷輪12，清洗刷輪12的內部設置有清洗槽9，且清洗刷輪12的右側設置有蘿卜出口8，高壓噴水噴頭13安裝在清洗槽9上方靠近立柱2的右側位置處，且高壓噴水噴頭13的上方設置有水泵10，驅動電機11安裝在高壓噴水噴頭13上方靠近水泵10的左側位置處，伺服電機3和水泵10均與控制面板1電性連接。

支撐腳4共設置有四個，且四個支撐腳4分別安裝在水槽底座6底部的四個拐角處。伺服電機3與清洗刷輪12通過皮帶輪傳動連接。控制面板1與立柱2通過螺釘固定連接。高壓噴水噴頭13共設置有十個，且十個高壓噴水噴頭13均勻安裝在清洗槽9的上方。

本發明中的伺服電機3可使控制速度，位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控制對象。伺服電機3轉子轉速受輸入信號控制，并能快速反應，在自動控制系統中，用作執行元件，且具有機電時間常數小、線性度高、始動電壓等特性，可把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降。

本發明的工作原理及使用流程：本發明安裝好過后，檢查機器的防護，操作控制面板1，此時驅動電機11開始啟動，提供動力給水泵10，水泵10開始從水槽底座6和外部水源抽水，通過高壓噴水噴頭13開始向下方噴水，同時，伺服電機3開始啟動，通過皮帶輪的傳動連接，提供動力給清洗刷輪12，使其能夠轉動，然后把蘿卜放入清洗槽9中，通過清洗刷輪12的轉動來對蘿卜進行清洗，清洗的過程中，蘿卜會順著清洗刷輪12向出口方向滾動，整個過程中，高壓噴水噴頭13都在噴水進行清洗，清洗產生的污水，水通過出水孔7流出，通過過濾網5的過濾，流出到水槽底座6中去，再經過水泵10的抽回反復的利用。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
