本技術涉及蔬菜生產加工設備，具體為一種利用日光和電能自動干制黃花菜的裝置。

背景技術：

1、黃花菜，又稱金針菇、萱草花等，是一種常見的食用和藥用植物。其花朵富含蛋白質、維生素、礦物質等多種營養成分，具有很高的營養價值和藥用價值。然而，黃花菜在采摘后容易腐爛變質，不利于長期保存。因此，黃花菜殺青后需要進行干制處理，來延長其保存時間。黃花菜干制方法一般有：自然晾曬、熱風干制、微波干制、紅外干制、冷凍真空干制等。黃花菜生產和加工企業每天要進行干制處理的黃花菜量特別大，如果采用傳統的手工自然晾曬進行干制費時費力，如果單獨采用熱風干制需要消耗大量的電能，增加生產成本。

技術實現思路

1、本實用新型的目的在于提供一種利用日光和電能自動干制黃花菜的裝置，能對黃花菜進行自然晾曬、翻曬、烘烤、打包，操作方便，省時省力，節省成本，干制效率高，干制后的黃花菜品質有保障，非常適合光照充足的南方地區黃花菜生產和加工企業。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種利用日光和電能自動干制黃花菜的裝置，其特征在于，包括篩選機構、輸送機構、烘干機構、冷卻機構和玻璃屋，所述的輸送機構設置在篩選機構的后方，所述的烘干機構位于輸送機構的后方，所述的冷卻機構設置在烘干機構的后方，所述的篩選機構、輸送機構、烘干機構和冷卻機構設置在玻璃屋的內部；所述的烘干機構包括烘干箱支架，所述的烘干箱支架的上側固定設置烘干箱，烘干箱支架上側且位于烘干箱的內部設置有傳送輥，所述的烘干箱支架上固定設置有烘干傳送電機，所述的烘干傳送電機與傳送輥傳動連接，所述的烘干箱的上部固定設置有風機，所述的風機的出風口通過管道與烘干箱的內部連通，所述的烘干箱的兩端分別上下滑動設置有加熱密封擋板。

4、優選的技術方案，所述的篩選機構包括振動篩支架，所述的振動篩支架的上側通過彈簧設置有振動篩，所述的振動篩上固定設置有振動電機。

5、優選的技術方案，所述的冷卻機構包括冷卻傳送帶支架，所述的冷卻傳送帶支架的上側設置有冷卻傳送帶，所述的冷卻傳送帶支架上固定設置有冷卻傳送電機，所述的冷卻傳送電機與冷卻傳送帶傳動連接，冷卻傳送帶的后側下方設置有打包箱，所述的冷卻傳送帶支架的上部兩側位置固定設置有冷卻區擋板。

6、優選的技術方案，所述的輸送機構包括傳送帶支架，所述的傳送帶支架上側設置有傳送帶，所述的傳送帶支架上固定設置有傳送電機，所述的傳送電機與傳送帶傳動連接，所述的傳送帶支架的上部兩側位置固定設置有擋板。

7、優選的技術方案，所述的輸送機構設置有多個，且前后首尾排列設置，位于后方的輸送機構的傳送帶高度低于位于前方輸送機構的傳送帶高度。

8、優選的技術方案，所述的傳送帶支架的末端靠近傳送帶的位置設置有刮菜板。

9、優選的技術方案，所述的冷卻傳送帶和傳送帶上均勻設置有網孔。

10、優選的技術方案，所述的烘干箱為電加熱烘干箱，烘干箱的內部靠近烘干箱的兩壁的位置設置有電加熱絲。

11、優選的技術方案，所述的烘干箱的內部兩端位置分別設置有濕度傳感器。

12、與現有技術相比，本實用新型的有益效果是：

13、一、該裝置由于安裝在玻璃房中，干制出來的黃花菜干凈，品質有保障。

14、二、該裝置先對黃花菜進行自然晾曬，然后進行烘烤，節省了生產成本。

15、三、該裝置使用振動篩能有效控制散落到傳送帶上黃花菜的厚度，有利于黃花菜的干制。

16、四、該裝置使用網狀傳送帶，在進行自然晾曬過程中有利于黃花菜中水分的蒸發。

17、五、該裝置使用多條傳送帶，且它們之間存在20cm的高度差，當黃花菜從一條傳送帶運送到另一條傳送帶上時，實現了對黃花菜的自動翻曬，刮菜器的使用能將粘在傳送帶表面黃花菜刮落下來，提高了干制的效率。

18、六、烘箱內濕度的監控有利于掌控黃花菜的濕度和烘箱參數的設置。

19、七、該裝置操作方便，省時省力，節省了企業的生產成本。

技術特征：

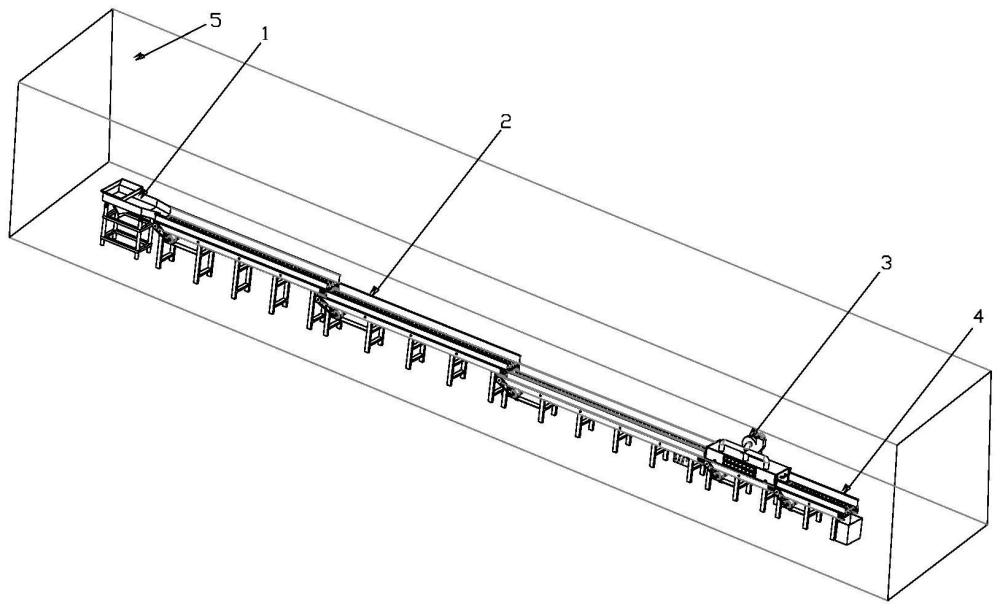

1.一種利用日光和電能自動干制黃花菜的裝置，其特征在于，包括篩選機構(1)、輸送機構(2)、烘干機構(3)、冷卻機構(4)和玻璃屋(5)，所述的輸送機構(2)設置在篩選機構(1)的后方，所述的烘干機構(3)位于輸送機構(2)的后方，所述的冷卻機構(4)設置在烘干機構(3)的后方，所述的篩選機構(1)、輸送機構(2)、烘干機構(3)和冷卻機構(4)設置在玻璃屋(5)的內部；所述的烘干機構(3)包括烘干箱支架(31)，所述的烘干箱支架(31)的上側固定設置烘干箱(32)，烘干箱支架(31)上側且位于烘干箱(32)的內部設置有傳送輥(33)，所述的烘干箱支架(31)上固定設置有烘干傳送電機(34)，所述的烘干傳送電機(34)與傳送輥(33)傳動連接，所述的烘干箱(32)的上部固定設置有風機(35)，所述的風機(35)的出風口通過管道與烘干箱(32)的內部連通，所述的烘干箱(32)的兩端分別上下滑動設置有加熱密封擋板(36)。

2.根據權利要求1所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的篩選機構(1)包括振動篩支架(11)，所述的振動篩支架(11)的上側通過彈簧(12)設置有振動篩(13)，所述的振動篩(13)上固定設置有振動電機(14)。

3.根據權利要求1所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的冷卻機構(4)包括冷卻傳送帶支架(41)，所述的冷卻傳送帶支架(41)的上側設置有冷卻傳送帶(42)，所述的冷卻傳送帶支架(41)上固定設置有冷卻傳送電機(43)，所述的冷卻傳送電機(43)與冷卻傳送帶(42)傳動連接，所述的冷卻傳送帶(42)的后側下方設置有打包箱(44)，所述的冷卻傳送帶支架(41)的上部兩側位置固定設置有冷卻區擋板(45)。

4.根據權利要求3所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的輸送機構(2)包括傳送帶支架(21)，所述的傳送帶支架(21)上側設置有傳送帶(22)，所述的傳送帶支架(21)上固定設置有傳送電機(23)，所述的傳送電機(23)與傳送帶(22)傳動連接，所述的傳送帶支架(21)的上部兩側位置固定設置有擋板(24)。

5.根據權利要求4所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的輸送機構(2)設置有多個，且前后首尾排列設置，位于后方的輸送機構(2)的傳送帶(22)高度低于位于前方輸送機構(2)的傳送帶(22)高度。

6.根據權利要求5所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的傳送帶支架(21)的末端靠近傳送帶的位置設置有刮菜板(25)。

7.根據權利要求5所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的冷卻傳送帶(42)和傳送帶(22)上均勻設置有網孔(101)。

8.根據權利要求1所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的烘干箱(32)為電加熱烘干箱，烘干箱(32)的內部靠近烘干箱(32)的兩壁的位置設置有電加熱絲(38)。

9.根據權利要求1-8任一所述一種利用日光和電能自動干制黃花菜的裝置，其特征在于：所述的烘干箱(32)的內部兩端位置分別設置有濕度傳感器(37)。

技術總結
一種利用日光和電能自動干制黃花菜的裝置，涉及蔬菜生產加工設備技術領域，包括篩選機構、輸送機構、烘干機構、冷卻機構和玻璃屋，所述的輸送機構設置在篩選機構的后方，所述的烘干機構位于輸送機構的后方，所述的冷卻機構設置在烘干機構的后方，所述的篩選機構、輸送機構、烘干機構和冷卻機構設置在玻璃屋的內部。由于安裝在玻璃房中，干制出來的黃花菜干凈，品質有保障。可以先對黃花菜進行自然晾曬，然后進行烘烤，節省了生產成本。帶網孔的傳送帶的使用有利于黃花菜中水分的蒸發，利用不同高度差的傳送帶實現了對黃花菜的自動翻曬，刮菜器的使用能將粘在傳送帶表面黃花菜刮落下來，提高了干制的效率。操作方便，省時省力，節省了企業的生產成本。

技術研發人員：嚴玲玲,雷宇
受保護的技術使用者：安徽科技學院
技術研發日：20240403
技術公布日：2025/4/28
