本技術涉及冰淇凌加工，具體是一種冰淇凌插棒機。

背景技術：

1、通過冰淇凌機生產即食冰淇凌杯后，需要給冰淇凌杯配木片棒，現有的在柜臺上直接放置較多的木片棒，顧客隨用隨取，但是當顧客較多時，木片棒的取用現場較為混亂，容易導致木片棒散落和遺失，也容易出現多取的現象，導致成本的增加。

技術實現思路

1、本實用新型的目的在于提供一種冰淇凌插棒機，旨在解決上述背景技術中所提到的問題。

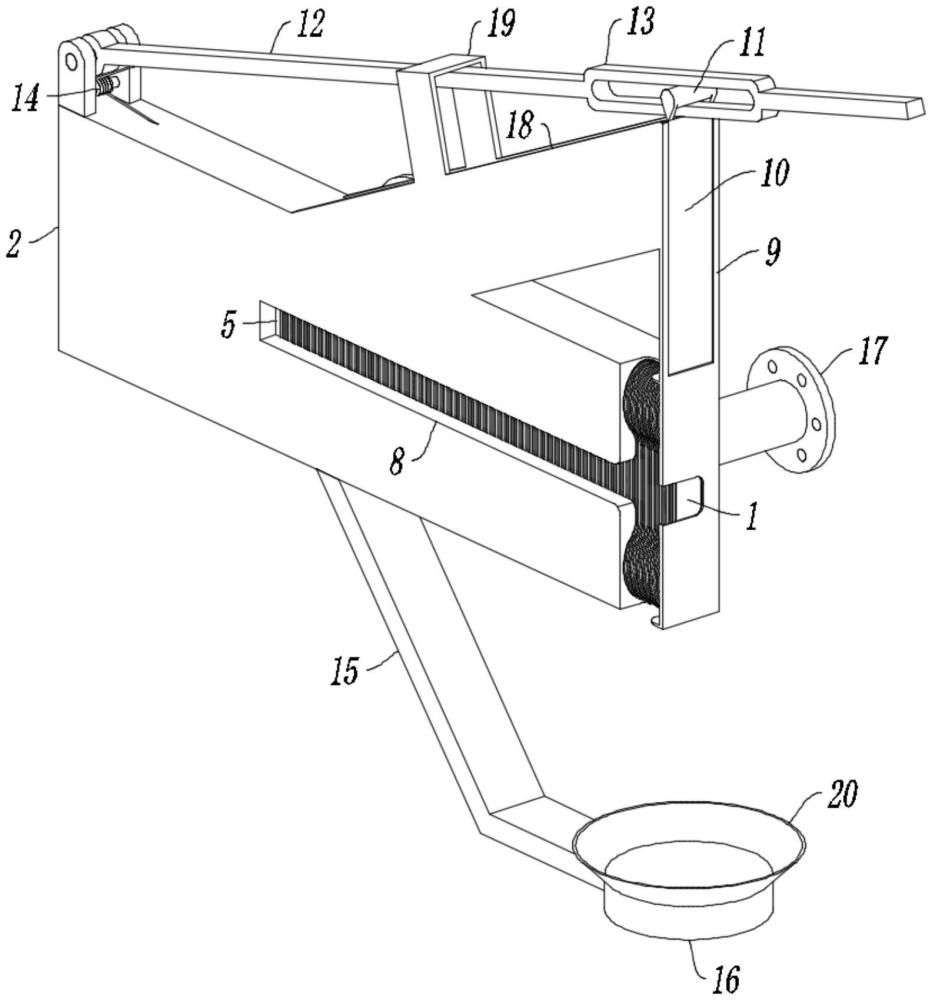

2、為實現上述目的，本實用新型采用如下技術方案：所述冰淇凌插棒機，包括殼體，所述殼體的內部設置有擠壓腔和放料腔，所述擠壓腔和放料腔貫通連接，所述放料腔的內部滑動連接有頂板，所述擠壓腔的內部設置有彈簧，所述彈簧的一端與擠壓腔的底部固定連接，所述彈簧的另一端與頂板固定連接，所述放料腔的一端貫通連接有落料腔，所述落料腔的上下兩端均開口，所述殼體中放料腔的外表面以及落料腔的外表面均開設有操作槽，所述殼體的上端設置有導軌，所述導軌的內部滑動連接有推板，所述推板的上端設置有頂軸，所述殼體上轉動連接有壓板，所述壓板上設置有與頂軸相配合的固定環，所述壓板與殼體之間設置有扭簧，所述殼體的下端面設置有支臂，所述支臂上設置有底座，所述底座位于落料腔的正下方，所述殼體的一側對稱設置有連接桿。

3、優選的，所述殼體上對稱設置有兩個用于支撐導軌的斜板。

4、優選的，兩個所述斜板上設置有限位板，所述壓板位于限位板與殼體之間。

5、優選的，所述頂軸與推板轉動連接。

6、優選的，所述底座的上表面設置有限位槽。

7、本實用新型的有益效果是：

8、顧客能夠通過該裝置實現自助取用木片棒，能夠避免取用木片棒時的混亂，從而有效的減少因混亂而導致木片棒散落和遺失的情況，且單次僅能夠取用一個木片棒，從而可以有效的減少多取的現象，減少木片棒的多余消耗，節約成本。

技術特征：

1.一種冰淇凌插棒機，其特征是，包括殼體，所述殼體的內部設置有擠壓腔和放料腔，所述擠壓腔和放料腔貫通連接，所述放料腔的內部滑動連接有頂板，所述擠壓腔的內部設置有彈簧，所述彈簧的一端與擠壓腔的底部固定連接，所述彈簧的另一端與頂板固定連接，所述放料腔的一端貫通連接有落料腔，所述落料腔的上下兩端均開口，所述殼體中放料腔的外表面以及落料腔的外表面均開設有操作槽，所述殼體的上端設置有導軌，所述導軌的內部滑動連接有推板，所述推板的上端設置有頂軸，所述殼體上轉動連接有壓板，所述壓板上設置有與頂軸相配合的固定環，所述壓板與殼體之間設置有扭簧，所述殼體的下端面設置有支臂，所述支臂上設置有底座，所述底座位于落料腔的正下方，所述殼體的一側對稱設置有連接桿。

2.根據權利要求1所述的冰淇凌插棒機，其特征是，所述殼體上對稱設置有兩個用于支撐導軌的斜板。

3.根據權利要求2所述的冰淇凌插棒機，其特征是，兩個所述斜板上設置有限位板，所述壓板位于限位板與殼體之間。

4.根據權利要求1所述的冰淇凌插棒機，其特征是，所述頂軸與推板轉動連接。

5.根據權利要求1-4任一項所述的冰淇凌插棒機，其特征是，所述底座的上表面設置有限位槽。

技術總結
本技術提供一種冰淇凌插棒機，涉及冰淇凌加工技術領域，該冰淇凌插棒機包括殼體、擠壓腔、放料腔、頂板、彈簧、落料腔、操作槽，殼體的上端設置有導軌，導軌的內部滑動連接有推板，推板的上端設置有頂軸，殼體上轉動連接有壓板，壓板上設置有與頂軸相配合的固定環，壓板與殼體之間設置有扭簧，殼體的下端面設置有支臂，支臂上設置有底座，底座位于落料腔的正下方，殼體的一側對稱設置有連接桿，顧客能夠通過該裝置實現自助取用木片棒，能夠避免取用木片棒時的混亂，從而有效的減少因混亂而導致木片棒散落和遺失的情況，且單次僅能夠取用一個木片棒，從而可以有效的減少多取的現象，減少木片棒的多余消耗，節約成本。

技術研發人員：裴立軍,李天亮,姚杰
受保護的技術使用者：浙江冰富生物科技有限公司
技術研發日：20240731
技術公布日：2025/4/28
