本技術涉及奶制品殺菌，尤其涉及一種羊奶冷藏殺菌裝置。

背景技術：

1、羊奶營養豐富，富含豐富的氨基酸，能提高人體免疫能力，且營養成分極其接近人奶，被視為“奶中之王”，但是羊奶內存在一些有害細菌，因此必須加以滅除，巴氏殺菌法是一種常用且有效的奶制品殺菌方法。

2、經檢索，公告號為cn217851146u公示的一種羊奶冷藏殺菌裝置，螺旋管讓羊奶內的熱量迅速傳遞到冷水管內，完成冷卻，提高了冷卻的效果和速率，然而，其螺旋管是橫向放置，在羊奶從加熱組件流至罐體內時，無動力機構對羊奶進行提供動力，羊奶只依靠重力的作用從加熱組件流至罐體內，導致羊奶在螺旋管內底部殘留，從而影響下次使用。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種羊奶冷藏殺菌裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種羊奶冷藏殺菌裝置，包括加熱罐，所述加熱罐的底部固定連接有冷卻箱，冷卻箱的底部固定連接有冷藏箱，所述加熱罐內設有對羊奶進行攪動的攪拌組件，所述加熱罐的一側固定連接有加料管，所述冷卻箱內固定連接有豎直放置的螺旋冷卻管，螺旋冷卻管的頂端與加熱罐相連通，所述螺旋冷卻管的底端延伸進冷藏箱內，所述加熱罐的一側設有對螺旋冷卻管進行遮擋的密封組件，所述冷藏箱的一側固定連接有連通管，且連通管與加熱罐相連通，所述連通管內設有單向閥，所述冷藏箱的一側外壁設有制冷組件，使冷卻箱內得到降溫。

4、作為本實用新型再進一步的方案，所述攪拌組件包括電機，所述電機固定連接在加熱罐的頂部外壁，所述電機輸出軸的一端穿過加熱罐固定連接有連接桿，連接桿的圓周外壁固定連接有多個攪拌槳葉。

5、作為本實用新型再進一步的方案，所述密封組件包括電動伸縮桿，所述電動伸縮桿固定連接在加熱罐的一側外壁，所述電動伸縮桿伸縮部的一端穿過加熱罐固定連接有密封板，且密封板位于螺旋冷卻管的上方。

6、作為本實用新型再進一步的方案，所述制冷組件包括支撐架，所述支撐架固定連接在冷藏箱的一側外壁，所述支撐架的上表面固定連接有制冷機，所述冷卻箱的一側開設有冷氣進風口，且制冷機與冷氣進風口相連通，所述冷卻箱的一側開設有兩個冷氣出風口。

7、作為本實用新型再進一步的方案，所述冷藏箱的多側內壁均固定連接有第一隔熱板，所述冷卻箱的多側內壁均固定連接有第二隔熱板。

8、作為本實用新型再進一步的方案，所述冷卻箱的一側開設有安裝孔，安裝孔內固定連接有溫度傳感器。

9、作為本實用新型再進一步的方案，所述冷藏箱的一側外壁設有液位計，所述冷藏箱的一側固定連接有出料管，出料管的外側設有閥門。

10、作為本實用新型再進一步的方案，所述加料管的頂部卡接有對加料管進行密封的防塵蓋。

11、本實用新型的有益效果為：

12、1.通過豎直放置的螺旋冷卻管的設置，由于螺旋冷卻管是豎直放置的，因此螺旋冷卻管內的羊奶會在重力的作用下向下流動完全流出螺旋冷卻管，從而可以避免螺旋冷卻管內殘留羊奶，提高了殺菌裝置的使用效果。

13、2.通過溫度傳感器的設置，溫度傳感器會對冷卻箱內的溫度進行檢測，從而方便工作人員觀察冷卻箱內的溫度是否達到冷卻溫度，提高了殺菌裝置使用的便捷性。

14、3.通過第一隔熱板的設置，第一隔熱板設置在冷藏箱的多側外壁，從而可以防止外部的熱量進入到冷藏箱內，提高了冷藏箱的保溫效果。

技術特征：

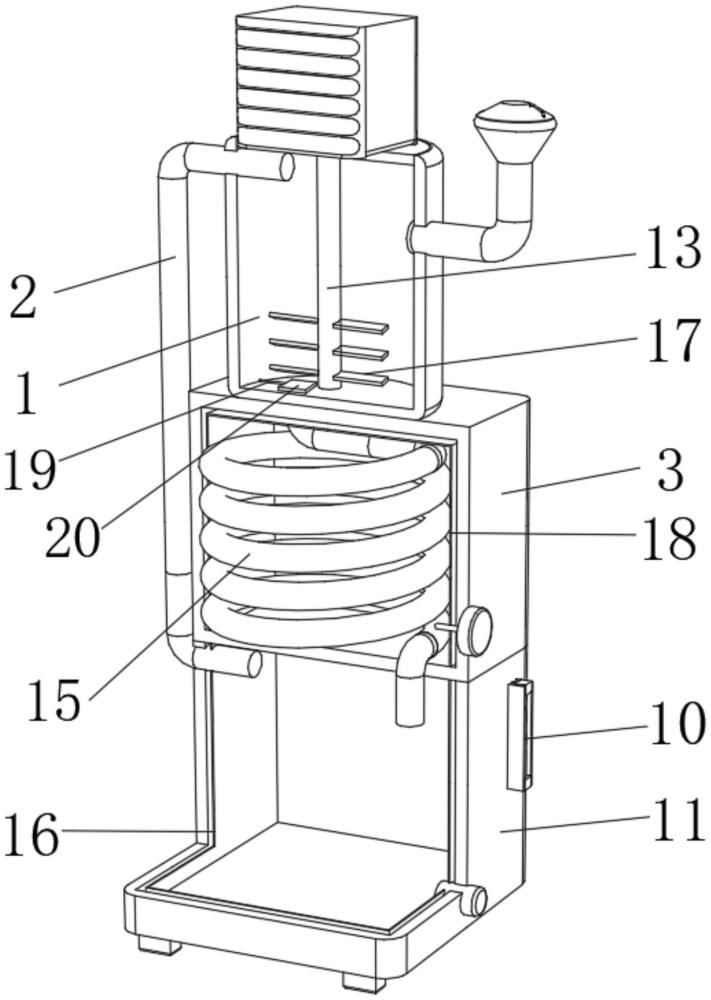

1.一種羊奶冷藏殺菌裝置，包括加熱罐(1)，其特征在于，所述加熱罐(1)的底部固定連接有冷卻箱(3)，冷卻箱(3)的底部固定連接有冷藏箱(11)，所述加熱罐(1)內設有對羊奶進行攪動的攪拌組件，所述加熱罐(1)的一側固定連接有加料管(7)，所述冷卻箱(3)內固定連接有豎直放置的螺旋冷卻管(15)，螺旋冷卻管(15)的頂端與加熱罐(1)相連通，所述螺旋冷卻管(15)的底端延伸進冷藏箱(11)內，所述加熱罐(1)的一側設有對螺旋冷卻管(15)進行遮擋的密封組件，所述冷藏箱(11)的一側固定連接有連通管(2)，且連通管(2)與加熱罐(1)相連通，所述連通管(2)內設有單向閥，所述冷藏箱(11)的一側外壁設有制冷組件，使冷卻箱(3)內得到降溫。

2.根據權利要求1所述的一種羊奶冷藏殺菌裝置，其特征在于，所述攪拌組件包括電機，所述電機固定連接在加熱罐(1)的頂部外壁，所述電機輸出軸的一端穿過加熱罐(1)固定連接有連接桿(13)，連接桿(13)的圓周外壁固定連接有多個攪拌槳葉(17)。

3.根據權利要求1所述的一種羊奶冷藏殺菌裝置，其特征在于，所述密封組件包括電動伸縮桿(19)，所述電動伸縮桿(19)固定連接在加熱罐(1)的一側外壁，所述電動伸縮桿(19)伸縮部的一端穿過加熱罐(1)固定連接有密封板(20)，且密封板(20)位于螺旋冷卻管(15)的上方。

4.根據權利要求1所述的一種羊奶冷藏殺菌裝置，其特征在于，所述制冷組件包括支撐架(5)，所述支撐架(5)固定連接在冷藏箱(11)的一側外壁，所述支撐架(5)的上表面固定連接有制冷機(4)，所述冷卻箱(3)的一側開設有冷氣進風口(14)，且制冷機(4)與冷氣進風口(14)相連通，所述冷卻箱(3)的一側開設有兩個冷氣出風口(8)。

5.根據權利要求1所述的一種羊奶冷藏殺菌裝置，其特征在于，所述冷藏箱(11)的多側內壁均固定連接有第一隔熱板(16)，所述冷卻箱(3)的多側內壁均固定連接有第二隔熱板(18)。

6.根據權利要求5所述的一種羊奶冷藏殺菌裝置，其特征在于，所述冷卻箱(3)的一側開設有安裝孔，安裝孔內固定連接有溫度傳感器(9)。

7.根據權利要求5所述的一種羊奶冷藏殺菌裝置，其特征在于，所述冷藏箱(11)的一側外壁設有液位計(10)，所述冷藏箱(11)的一側固定連接有出料管(12)，出料管(12)的外側設有閥門。

8.根據權利要求1所述的一種羊奶冷藏殺菌裝置，其特征在于，所述加料管(7)的頂部卡接有對加料管(7)進行密封的防塵蓋(6)。

技術總結
本技術公開了一種羊奶冷藏殺菌裝置，包括加熱罐，所述加熱罐的底部固定連接有冷卻箱，冷卻箱的底部固定連接有冷藏箱，所述加熱罐內設有對羊奶進行攪動的攪拌組件，所述加熱罐的一側固定連接有加料管，所述冷卻箱內固定連接有豎直放置的螺旋冷卻管，螺旋冷卻管的頂端與加熱罐相連通，所述螺旋冷卻管的底端延伸進冷藏箱內，所述加熱罐的一側設有對螺旋冷卻管進行遮擋的密封組件。本技術不僅能夠避免螺旋冷卻管內殘留羊奶，提高了殺菌裝置的使用效果，而且能夠方便工作人員觀察冷卻箱內的溫度是否達到冷卻溫度，提高了殺菌裝置使用的便捷性，還能夠防止外部的熱量進入到冷藏箱內，提高了冷藏箱的保溫效果。

技術研發人員：馮貴德,聶養林,朱志強
受保護的技術使用者：安牧乳業（江蘇）有限公司
技術研發日：20240731
技術公布日：2025/4/28
