本技術涉及一種茶葉殺青機，尤其涉及一種利用煙道回收熱能的茶葉殺青機。

背景技術：

1、茶葉殺青機是用于茶葉加工的重要機械設備，其主要目的是通過高溫處理來破壞和鈍化鮮葉中的氧化酶活性，從而抑制鮮葉中的茶多酚等物質的酶促氧化，防止在后續烘干過程中發生色澤嚴重改變。同時，殺青機還能散發青臭味，促進良好香氣的形成。

2、現有的中小型茶葉殺青機在進行對茶葉殺青時，燃燒室的煙氣直接通過煙囪直接排出，而煙氣是有一定熱量，直接排出容易導致熱氣的流逝，導致能源的浪費。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種提供利用煙道回收熱能的茶葉殺青機。

2、本實用新型解決上述技術問題所采用的技術方案為：利用煙道回收熱能的茶葉殺青機，包括有殺青機、支架、煙囪、回收爐、管道和鼓風機，殺青機側面配置有煙囪，回收爐通過支架固定在殺青機上部且與煙囪相連，回收爐與煙囪連接處設置有鼓風機，還包括有出氣管，回收爐開設有進氣口，殺青機內設雙層加熱桶，茶葉位于內層進行殺青，而回收爐通過出氣管連接于殺青機的外層加熱桶，將煙囪內熱量導回殺青機。

3、作為本實用新型更加優秀的一個優選方案是，還包括有余熱管，余熱管連接在殺青機外層加熱桶與內層加熱桶之間。

4、作為本實用新型更加優秀的一個優選方案是，余熱管和出氣管分別位于殺青機兩端。

5、作為本實用新型更加優秀的一個優選方案是，還包括有限位架、安裝架和活性炭，余熱管內滑動穿接有限位架，限位架固接有安裝架，安裝架內設置有活性炭。

6、作為本實用新型更加優秀的一個優選方案是，還包括有防護罩，防護罩固接于殺青機且位于回收爐外部。

7、作為本實用新型更加優秀的一個優選方案是，防護罩內壁設置有保溫層。

8、作為本實用新型更加優秀的一個優選方案是，還包括有密封墊，密封墊設置在管道與鼓風機連接處。

9、作為本實用新型更加優秀的一個優選方案是，還包括有把手，把手固接在限位架側面。

10、作為本實用新型更加優秀的一個優選方案是，還包括有爬梯，爬梯固接在殺青機側面

11、與現有技術相比，本實用新型的優點是：殺青機內設雙層加熱桶，茶葉位于內層進行殺青，而回收爐通過出氣管連接于殺青機的外層加熱桶，將煙囪內熱量導回殺青機，以此達到熱量回收的效果，余熱管能夠將外層加熱桶內熱空氣經過濾后導入內層加熱桶，不僅將有害顆粒進行阻隔，而且將煙囪內焦糊味進行清除，避免了熱能回收對茶葉品質造成影響。

技術特征：

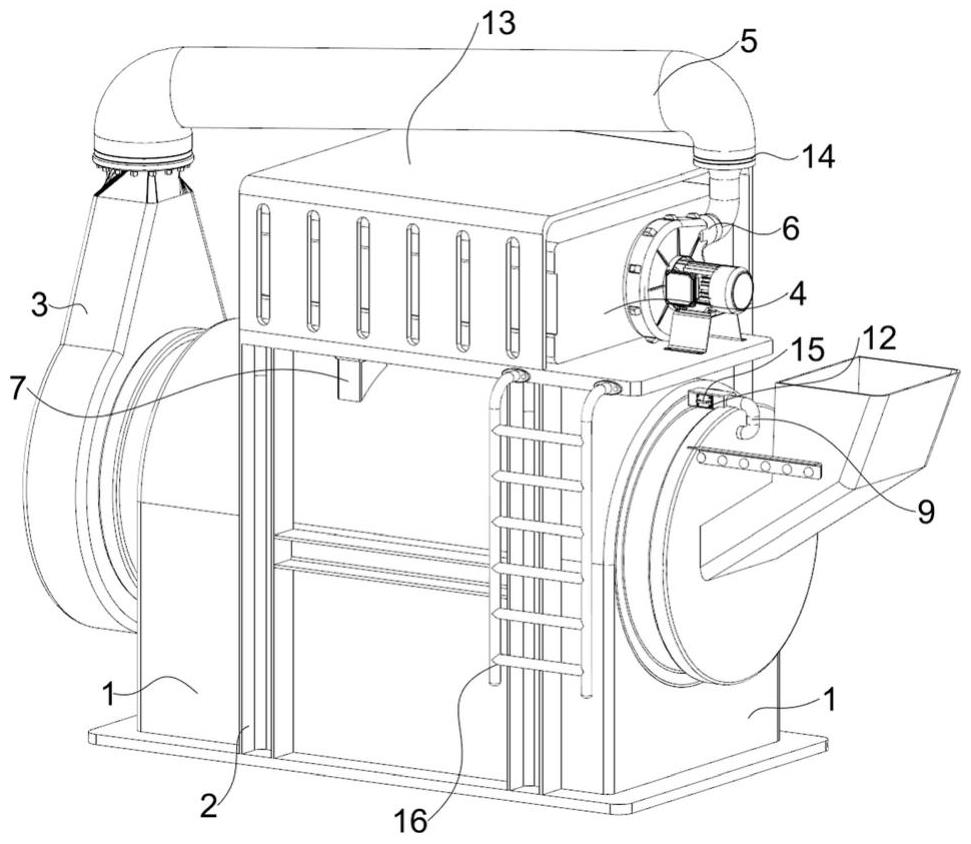

1.利用煙道回收熱能的茶葉殺青機，其特征是，包括有殺青機(1)、支架(2)、煙囪(3)、回收爐(4)、管道(5)和鼓風機(6)，殺青機(1)側面配置有煙囪(3)，回收爐(4)通過支架(2)固定在殺青機(1)上部且與煙囪(3)相連，回收爐(4)與煙囪(3)連接處設置有鼓風機(6)，還包括有出氣管(7)，回收爐(4)開設有進氣口(8)，殺青機(1)內設雙層加熱桶，茶葉位于內層進行殺青，而回收爐(4)通過出氣管(7)連接于殺青機(1)的外層加熱桶，將煙囪(3)內熱量導回殺青機(1)。

2.如權利要求1所述的利用煙道回收熱能的茶葉殺青機，其特征是，還包括有余熱管(9)，余熱管(9)連接在殺青機(1)外層加熱桶與內層加熱桶之間。

3.如權利要求2所述的利用煙道回收熱能的茶葉殺青機，其特征是，余熱管(9)和出氣管(7)分別位于殺青機(1)兩端。

4.如權利要求3所述的利用煙道回收熱能的茶葉殺青機，其特征是，還包括有限位架(10)、安裝架(11)和活性炭(12)，余熱管(9)內滑動穿接有限位架(10)，限位架(10)固接有安裝架(11)，安裝架(11)內設置有活性炭(12)。

5.如權利要求4所述的利用煙道回收熱能的茶葉殺青機，其特征是，還包括有防護罩(13)，防護罩(13)固接于殺青機(1)且位于回收爐(4)外部。

6.如權利要求5所述的利用煙道回收熱能的茶葉殺青機，其特征是，防護罩(13)內壁設置有保溫層。

7.如權利要求6所述的利用煙道回收熱能的茶葉殺青機，其特征是，還包括有密封墊(14)，密封墊(14)設置在管道(5)與鼓風機(6)連接處。

8.如權利要求7所述的利用煙道回收熱能的茶葉殺青機，其特征是，還包括有把手(15)，把手(15)固接在限位架(10)側面。

9.如權利要求8所述的利用煙道回收熱能的茶葉殺青機，其特征是，還包括有爬梯(16)，爬梯(16)固接在殺青機(1)側面。

技術總結
本技術公開了利用煙道回收熱能的茶葉殺青機；特點是包括有殺青機、支架、煙囪、回收爐、管道和鼓風機，殺青機側面配置有煙囪，回收爐通過支架固定在殺青機上部且與煙囪相連，回收爐與煙囪連接處設置有鼓風機，還包括有出氣管，回收爐開設有進氣口，殺青機內設雙層加熱桶，茶葉位于內層進行殺青，而回收爐通過出氣管連接于殺青機的外層加熱桶，將煙囪內熱量導回殺青機；優點是殺青機內設雙層加熱桶，茶葉位于內層進行殺青，而回收爐通過出氣管連接于殺青機的外層加熱桶，將煙囪內熱量導回殺青機，以此達到熱量回收的效果。

技術研發人員：王一新,張杰,章國航
受保護的技術使用者：浙江武義增榮食品機械有限公司
技術研發日：20240625
技術公布日：2025/3/20
