本技術屬于家禽加工，特別是涉及一種家禽屠宰浸泡池漂浮物打撈裝置。

背景技術：

1、家禽是指人工豢養的鳥類動物，主要為了獲取其肉、卵和羽毛，也有作為其他用處，一般為雉科和鴨科動物，如雞、鴨、鵝、鵪鶉等，也有其他科的鳥類如火雞、鴿子和各種鳴禽的。

2、當家禽屠宰在浸泡池浸泡的過程中，會有雜質漂浮在水面上，如果不及時清理會影響后續的家禽浸泡，因而我們需要設計一種家禽屠宰浸泡池漂浮物打撈裝置，采用左右移動結構和可翻轉結構，將水面的雜質打撈進打撈籃，從而后續家禽浸泡水池的水面是干凈的，進而提高了家禽浸泡質量和節省了人工打撈節約了水資源。

技術實現思路

1、本實用新型的目的是提供一種家禽屠宰浸泡池漂浮物打撈裝置，具有采用左右移動結構和可翻轉結構，將水面的雜質打撈進打撈籃，從而后續家禽浸泡水池的水面是干凈的，進而提高了家禽浸泡質量和節省了人工打撈節約了水資源的優點，以解決上述背景技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種家禽屠宰浸泡池漂浮物打撈裝置，其包括浸泡池：所述浸泡池的后側固定連接有支撐框，所述支撐框的左側安裝有電機，所述支撐框的內腔轉動連接有螺紋桿，所述電機的輸出軸貫穿至支撐框的右側并與螺紋桿固定連接，所述浸泡池內腔底部的前側固定連接有軌道，所述螺紋桿的表面螺紋連接有連接塊，所述連接塊的內腔通過阻尼軸承轉動連接有轉動桿，所述轉動桿的表面固定連接有扇形齒輪，所述扇形齒輪的前側固定連接有打撈籃，所述支撐框內腔底部的后側固定連接有滑軌，所述滑軌的內壁與扇形齒輪接觸，所述支撐框內腔的頂部固定連接有限位槽，所述限位槽的內壁滑動連接有齒條，所述扇形齒輪與齒條嚙合，所述支撐框的右側固定安裝有氣缸，所述氣缸的輸出端與齒條固定連接，所述齒條與扇形齒輪相適配。

3、優選的，所述連接塊的底部固定連接有滑塊，所述滑塊與軌道的內壁之間滑動連接。

4、優選的，所述支撐框的左側固定連接有支撐板，所述電機固定安裝在支撐板的頂部。

5、優選的，所述浸泡池內腔的右側安裝有收納筐，所述收納筐左右兩側的頂部固定連接有手提把。

6、優選的，所述浸泡池內腔開設有兩個槽口，左側所述槽口內腔設置有水，右側所述槽口的頂部放置收納筐，所述連接塊的表面開設有供轉動桿貫穿的孔。

7、1、本實用新型的有益效果是：本實用新型通過電機、螺紋桿和轉動桿的配合使用，使得將打撈籃在浸泡池的內腔中從左至右的對雜質進行打撈，通過扇形齒輪、齒條和氣缸的配合使用，使得將打撈籃內腔的雜質會翻進收納筐的內腔進行集中，即可達到采用左右移動結構和可翻轉結構，將水面的雜質打撈進打撈籃，從而后續家禽浸泡水池的水面是干凈的，進而提高了家禽浸泡質量和節省了人工打撈節約了水資源的目的。

8、2、本實用新型通過滑塊和軌道的設置，對滑塊在滑動的過程中起到了導向的作用，避免滑塊在軌道的內壁滑動時發生偏移。

9、3、本實用新型通過支撐板的設置，通過支撐框和電機的配合使用，使得對電機起到了支撐的作用，提高了電機在使用過程中的穩定性。

10、4、本實用新型通過手提把的設置，使得將收納筐取出浸泡池的內腔時起到施力的作用，方便了使用者的操作。

技術特征：

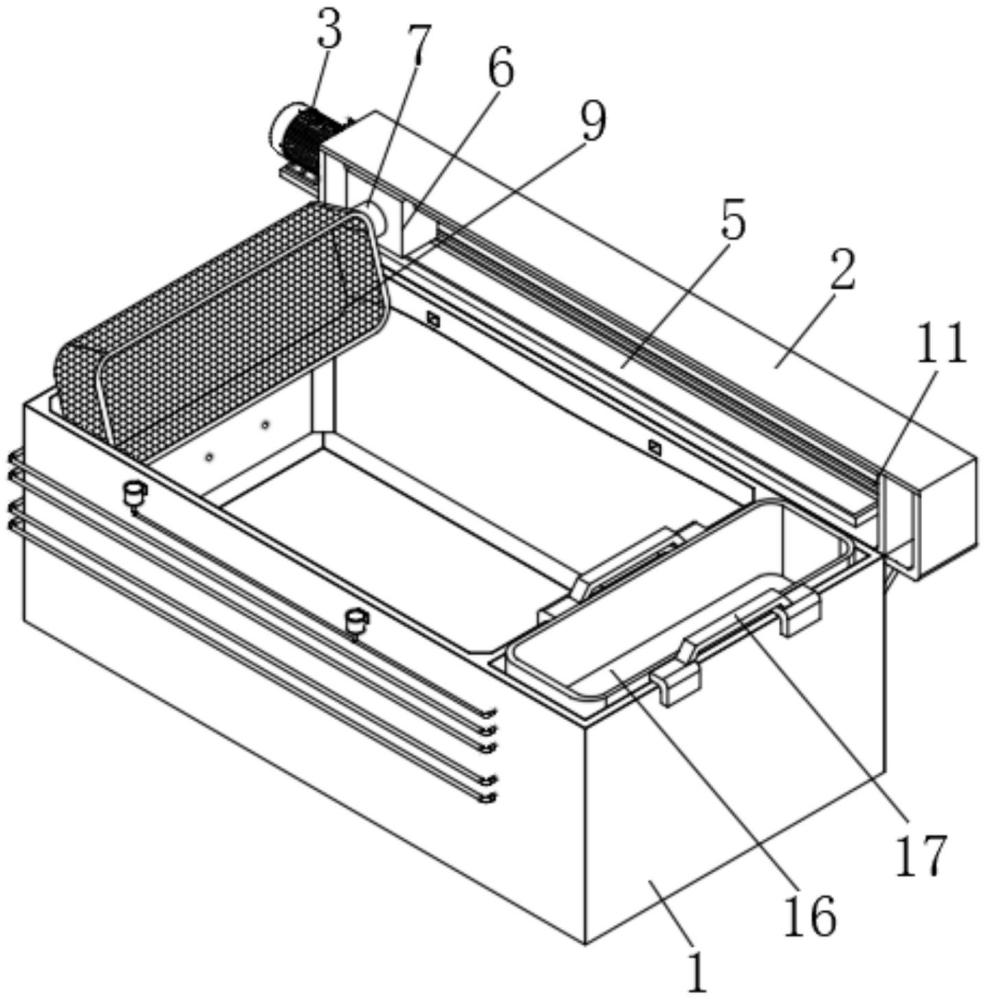

1.一種家禽屠宰浸泡池漂浮物打撈裝置，其特征在于，包括浸泡池(1)：所述浸泡池(1)的后側固定連接有支撐框(2)，所述支撐框(2)的左側安裝有電機(3)，所述支撐框(2)的內腔轉動連接有螺紋桿(4)，所述電機(3)的輸出軸貫穿至支撐框(2)的右側并與螺紋桿(4)固定連接，所述浸泡池(1)內腔底部的前側固定連接有軌道(5)，所述螺紋桿(4)的表面螺紋連接有連接塊(6)，所述連接塊(6)的內腔通過阻尼軸承轉動連接有轉動桿(7)，所述轉動桿(7)的表面固定連接有扇形齒輪(8)，所述扇形齒輪(8)的前側固定連接有打撈籃(9)，所述支撐框(2)內腔底部的后側固定連接有滑軌(10)，所述滑軌(10)的內壁與扇形齒輪(8)接觸，所述支撐框(2)內腔的頂部固定連接有限位槽(11)，所述限位槽(11)的內壁滑動連接有齒條(12)，所述扇形齒輪(8)與齒條(12)嚙合，所述支撐框(2)的右側固定安裝有氣缸(13)，所述氣缸(13)的輸出端與齒條(12)固定連接，所述齒條(12)與扇形齒輪(8)相適配。

2.根據權利要求1所述的一種家禽屠宰浸泡池漂浮物打撈裝置，其特征在于，所述連接塊(6)的底部固定連接有滑塊(14)，所述滑塊(14)與軌道(5)的內壁之間滑動連接。

3.根據權利要求2所述的一種家禽屠宰浸泡池漂浮物打撈裝置，其特征在于，所述支撐框(2)的左側固定連接有支撐板(15)，所述電機(3)固定安裝在支撐板(15)的頂部。

4.根據權利要求3所述的一種家禽屠宰浸泡池漂浮物打撈裝置，其特征在于，所述浸泡池(1)內腔的右側安裝有收納筐(16)，所述收納筐(16)左右兩側的頂部固定連接有手提把(17)。

5.根據權利要求4所述的一種家禽屠宰浸泡池漂浮物打撈裝置，其特征在于，所述浸泡池(1)內腔開設有兩個槽口，左側所述槽口內腔設置有水，右側所述槽口的頂部放置收納筐(16)，所述連接塊(6)的表面開設有供轉動桿(7)貫穿的孔。

技術總結
本技術公開了一種家禽屠宰浸泡池漂浮物打撈裝置，其包括浸泡池：所述浸泡池的后側固定連接有支撐框，所述支撐框的左側安裝有電機，所述支撐框的內腔轉動連接有螺紋桿，所述電機的輸出軸貫穿至支撐框的右側并與螺紋桿固定連接。本技術通過電機、螺紋桿和轉動桿的配合使用，使得將打撈籃在浸泡池的內腔中從左至右的對雜質進行打撈，通過扇形齒輪、齒條和氣缸的配合使用，使得將打撈籃內腔的雜質會翻進收納筐的內腔進行集中，即可達到采用左右移動結構和可翻轉結構，將水面的雜質打撈進打撈籃，從而后續家禽浸泡水池的水面是干凈的，進而提高了家禽浸泡質量和節省了人工打撈節約了水資源的目的。

技術研發人員：張國
受保護的技術使用者：臨沂明安食品有限公司
技術研發日：20240630
技術公布日：2025/4/28
