本發明涉及集料原材料測試，尤其涉及一種公路工程試驗檢測集料原材料水洗篩分試驗裝置。

背景技術：

1、集料原材料是否符合要求是公路工程建設質量的保證的前提，會在具體施工前，進行抽檢，進行所需實驗檢測，現有的實驗檢測方式是對集料進行打散，使其混與水中進行清洗，清洗后進行篩分，篩分后才進行測試，整體操作較為繁瑣，且測試所需時間相對較長，同時測試精度相對較低，為此，我們提出一種公路工程試驗檢測集料原材料水洗篩分試驗裝置來解決上述問題。

技術實現思路

1、本發明的目的是為了解決背景技術中所提出的問題，而提出的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，包括試驗箱，所述試驗箱上開設有進料口，所述進料口上卡合安裝有蓋體，所述試驗箱上開設有腔體一、腔體二，所述試驗箱內固定連通有單向管，且單向管上安裝有閥門，所述單向管的兩端分別與腔體一、腔體二相連通；

4、所述腔體一內固定安裝有弧形網板以及多個過濾網板，所述腔體一、腔體二內均固定安裝有多個環形座，每個所述環形座上均轉動安裝有階梯環座，每個所述階梯環座上均通過安裝塊固定安裝有一個光學渾濁度測量元件；

5、所述試驗箱上固定安裝有罩體，所述試驗箱與罩體之間轉動安裝有兩轉桿，兩所述轉桿上均固定安裝有多個齒輪一，所述階梯環座的下端部分為環形齒設置，且齒輪一與相應的階梯環座相嚙合，所述罩體與兩轉桿之間安裝有轉動控制構件；

6、所述試驗箱上安裝有與光學渾濁度測量元件相配合的輔助檢測構件。

7、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，每個所述環形座的下表面均開設有一個階梯滑槽，每個所述階梯環座的端面形狀均為階梯狀，且階梯環座轉動安裝在相應的階梯滑槽上。

8、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述轉動控制構件包括伺服電機一、軸體一、單向軸承一、傳動帶一，所述罩體上固定安裝有伺服電機一，所述伺服電機一的驅動端上固定安裝有軸體一，且軸體一轉動安裝在罩體內，所述軸體一上安裝有兩單向軸承一，且兩單向軸承一自鎖方向相反，兩所述單向軸承一均與相應轉桿之間套設有傳動帶一。

9、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述輔助檢測構件包括動力組件、連接件、螺桿、圓桿、傳動件、螺母、移動環、控制組件、打散組件，所述試驗箱上安裝有動力組件，所述腔體一內轉動安裝有螺桿、圓桿，且動力組件與螺桿之間安裝有連接件，且動力組件與圓桿之間安裝有傳動件，所述螺桿上開設有多個往復螺紋，每個所述往復螺紋上均通過螺母安裝有一個移動環，每個所述移動環上均通過控制組件安裝有打散組件。

10、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述動力組件包括伺服電機二、軸體二，所述試驗箱的外部固定安裝有伺服電機二，所述伺服電機二的驅動端固定安裝有軸體二，且軸體二的一端轉動位于腔體一內。

11、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述連接件包括單向軸承三、桿架，所述軸體二上安裝有單向軸承三，所述單向軸承三的外壁固定安裝有多個桿架，且桿架的一端與螺桿相固定。

12、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述傳動件包括單向軸承二、傳動帶二，所述軸體二上安裝有單向軸承二，且單向軸承二的自鎖方向與單向軸承三相反，所述單向軸承二與圓桿之間套設有傳動帶二。

13、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述控制組件包括安裝架、齒輪二、齒輪三、桿二，每個所述移動環上均安裝有一個安裝架，每個所述安裝架上均轉動安裝有一個齒輪二以及一個齒輪三，且齒輪二與相應的齒輪三相嚙合，每個所述安裝架上均固定安裝有兩桿二；

14、每個所述齒輪二上均固定安裝有多個條形桿，所述圓桿上開設有多個條形槽，且條形桿滑動安裝在相應的條形槽上。

15、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述安裝架包括桿一、支撐環、撐塊，每個所述移動環的前后兩側均固定安裝有一個桿一，兩所述桿一的一端均固定安裝有一個支撐環，且齒輪二轉動安裝在相應兩支撐環之間，兩所述支撐環的一側均固定安裝有一個齒輪二，且齒輪三轉動安裝在兩撐塊之間，所述桿二的一端與相應的撐塊相固定。

16、在上述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置中，所述打散組件包括轉動環、打散桿，相應兩所述桿二之間轉動安裝有一個轉動環，且轉動環與相應齒輪三相嚙合，每個所述轉動環上均固定安裝有多個打散桿。

17、與現有的技術相比，本發明優點在于：

18、1：可快速對集料進行打散，然后利用過濾網板、單向管以及多個光學渾濁度測量元件的配合，可快速對集料打散后所形成的溶液進行分區域的顆粒濃度檢測，以及過濾后的再次檢測，可更加精準的對集料的原材料進行所需檢測，且整體測試操作簡便。

19、2：利用多個過濾網板，可使得腔體一內形成多個測試區域，便于更加精準的進行測試，同時在初步測試后，再腔體二內再次進行測試，可進一步的提高測試結果的精準度。

20、3：利用可轉動的轉動環、打散桿可快速的對集料進行打散，同時利用驅動轉動環、打散桿進行轉動的動力源，根據所需控制轉動環、打散桿的位置，便于更加快速的對集料進行打散，提高整體測試的效率。

技術特征：

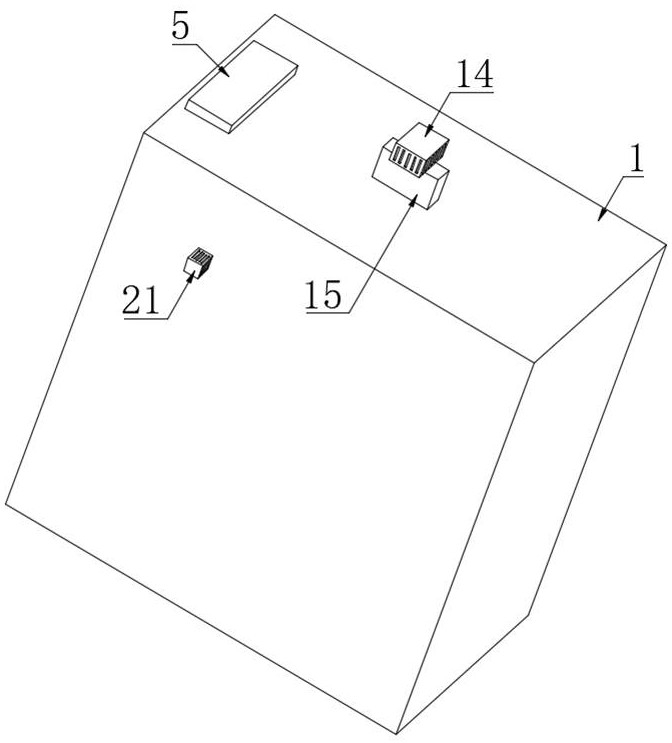

1.一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，包括試驗箱（1），所述試驗箱（1）上開設有進料口（4），所述進料口（4）上卡合安裝有蓋體（5），其特征在于，所述試驗箱（1）上開設有腔體一（2）、腔體二（3），所述試驗箱（1）內固定連通有單向管（8），且單向管（8）上安裝有閥門，所述單向管（8）的兩端分別與腔體一（2）、腔體二（3）相連通；

2.根據權利要求1所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，每個所述環形座（9）的下表面均開設有一個階梯滑槽（10），每個所述階梯環座（11）的端面形狀均為階梯狀，且階梯環座（11）轉動安裝在相應的階梯滑槽（10）上。

3.根據權利要求1所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述轉動控制構件包括伺服電機一（14）、軸體一（16）、單向軸承一（17）、傳動帶一（18），所述罩體（15）上固定安裝有伺服電機一（14），所述伺服電機一（14）的驅動端上固定安裝有軸體一（16），且軸體一（16）轉動安裝在罩體（15）內，所述軸體一（16）上安裝有兩單向軸承一（17），且兩單向軸承一（17）自鎖方向相反，兩所述單向軸承一（17）均與相應轉桿（19）之間套設有傳動帶一（18）。

4.根據權利要求1所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述輔助檢測構件包括動力組件、連接件、螺桿（25）、圓桿（26）、傳動件、螺母（28）、移動環（29）、控制組件、打散組件，所述試驗箱（1）上安裝有動力組件，所述腔體一（2）內轉動安裝有螺桿（25）、圓桿（26），且動力組件與螺桿（25）之間安裝有連接件，且動力組件與圓桿（26）之間安裝有傳動件，所述螺桿（25）上開設有多個往復螺紋，每個所述往復螺紋上均通過螺母（28）安裝有一個移動環（29），每個所述移動環（29）上均通過控制組件安裝有打散組件。

5.根據權利要求4所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述動力組件包括伺服電機二（21）、軸體二，所述試驗箱（1）的外部固定安裝有伺服電機二（21），所述伺服電機二（21）的驅動端固定安裝有軸體二，且軸體二的一端轉動位于腔體一（2）內。

6.根據權利要求5所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述連接件包括單向軸承三（23）、桿架（24），所述軸體二上安裝有單向軸承三（23），所述單向軸承三（23）的外壁固定安裝有多個桿架（24），且桿架（24）的一端與螺桿（25）相固定。

7.根據權利要求6所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述傳動件包括單向軸承二（22）、傳動帶二（27），所述軸體二上安裝有單向軸承二（22），且單向軸承二（22）的自鎖方向與單向軸承三（23）相反，所述單向軸承二（22）與圓桿（26）之間套設有傳動帶二（27）。

8.根據權利要求7所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述控制組件包括安裝架、齒輪二（32）、齒輪三（34）、桿二（35），每個所述移動環（29）上均安裝有一個安裝架，每個所述安裝架上均轉動安裝有一個齒輪二（32）以及一個齒輪三（34），且齒輪二（32）與相應的齒輪三（34）相嚙合，每個所述安裝架上均固定安裝有兩桿二（35）；

9.根據權利要求8所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述安裝架包括桿一（30）、支撐環（31）、撐塊（33），每個所述移動環（29）的前后兩側均固定安裝有一個桿一（30），兩所述桿一（30）的一端均固定安裝有一個支撐環（31），且齒輪二（32）轉動安裝在相應兩支撐環（31）之間，兩所述支撐環（31）的一側均固定安裝有一個齒輪二（32），且齒輪三（34）轉動安裝在兩撐塊（33）之間，所述桿二（35）的一端與相應的撐塊（33）相固定。

10.根據權利要求9所述的一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，其特征在于，所述打散組件包括轉動環（36）、打散桿（37），相應兩所述桿二（35）之間轉動安裝有一個轉動環（36），且轉動環（36）與相應齒輪三（34）相嚙合，每個所述轉動環（36）上均固定安裝有多個打散桿（37）。

技術總結
本發明公開了一種公路工程試驗檢測集料原材料水洗篩分試驗裝置，涉及集料原材料測試技術領域，包括試驗箱，所述試驗箱上開設有進料口，所述進料口上卡合安裝有蓋體，所述試驗箱上開設有腔體一、腔體二，所述試驗箱內固定連通有單向管，且單向管上安裝有閥門，所述單向管的兩端分別與腔體一、腔體二相連通。優點在于：可快速對集料進行打散，然后利用過濾網板、單向管以及多個光學渾濁度測量元件的配合，可快速對集料打散后所形成的溶液進行分區域的顆粒濃度檢測，以及過濾后的再次檢測，可更加精準的對集料的原材料進行所需檢測，且整體測試操作簡便。

技術研發人員：馬風林,李青,楊健,楊海峰,程志峰,景亮,田田,武勇,吳沛文,吳萬財
受保護的技術使用者：寧夏錦隆工程試驗檢測有限公司
技術研發日：
技術公布日：2025/4/28
