本技術屬于月餅加工，特別是涉及一種月餅壓型用推送裝置。

背景技術：

1、在月餅的加工中，需要將成塊的含有餡料的面團放在輸送帶上，通過電動伸縮桿帶動模具筒向下移動，從而使得月餅成型。

2、但是在向下擠壓后，成型的月餅表面還存在面團的黏性，會在月餅成型后可能粘附在模具筒壁內，從而出現脫模不方便的情況，為此，我們提出一種月餅壓型用的推送裝置，將月餅順利推出，來解決上述提出的不足。

技術實現思路

1、本實用新型的目的是提供一種月餅壓型用推送裝置，具有方便脫模，順利推出月餅的目的，以解決上述背景技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種月餅壓型用推送裝置，該推送裝置設置在機架的頂部，所述機架的內腔設置有用于傳動的傳送帶，且通過步進電機驅動，該結構包括固定連接在機架頂部的支撐座，所述支撐座內腔的頂部固定連接有電動伸縮桿，所述電動伸縮桿的伸縮端貫穿支撐座并固定安裝有桿體，所述桿體的表面開設有滑槽，所述滑槽的內表面滑動連接有導向塊，所述導向塊的外側固定連接有模具筒，所述桿體的表面且位于模具筒的內部套設有彈簧，所述桿體的底部固定連接有連接座，所述連接座的底部固定安裝有花模盤，所述花模盤的表面與模具筒的內表面滑動連接，所述彈簧的頂端和底端分別與模具筒內腔的頂部和連接座的頂部固定連接，所述模具筒一側的頂部焊接有連接板一，所述連接板一的一側固定安裝有連接板二，所述連接板二的一側設置有用于帶動連接板二上下移動的移動結構。

3、優選的，該移動結構包括固定連接在支撐座一側底部的伺服電機，所述伺服電機的輸出軸固定連接有螺紋桿，所述螺紋桿表面的頂部和底部均通過軸承座與支撐座之間轉動連接，所述螺紋桿的表面螺紋連接有螺紋套筒，所述螺紋套筒的一側與連接板二之間固定連接。

4、優選的，所述支撐座內腔的側壁開設有通槽，所述連接板二貫穿通槽且與通槽之間貼合滑動。

5、優選的，所述花模盤頂部的兩側均固定連接有螺紋柱，且螺紋柱貫穿連接座并延伸至連接座的頂部，螺紋柱的表面螺紋連接有螺帽，且螺帽的底部與連接座的頂部緊密貼合。

6、優選的，所述模具筒最底部端面與傳送帶的頂部緊密貼合。

7、1、本實用新型的有益效果是：本實用新型通過移動結構的移動，將連接板二連接的連接板一進行向下移動，從而帶動模具筒向下移動，模具筒通過導向塊在滑槽的內表面進行導向，從而使得模具筒與傳送帶的頂部接觸，使的面團在模具筒內部，通過電動伸縮桿帶動桿體移動，從而使得桿體帶動連接座底部的花模盤進行移動，進而帶動花模盤在模具筒的內表面進行滑動，并通過彈簧的作用進行緩沖限位，從而對面團進行擠壓成型，成型后，通過移動結構帶動連接板一向上移動，進而帶動模具筒向上移動，在花模盤相對的作用下，從而使得月餅推出，通過設置以上結構，方便了月餅的脫模推出，避免出現粘連在筒壁的情況。

8、2、本實用新型通過設置通槽，對連接板二的上下移動進行導向和限位。

9、3、本實用新型通過設置伺服電機帶動螺紋桿轉動，并通過軸承座的配合帶動螺紋套筒在伺服電機的表面上下移動，從而通過連接板二和連接板一帶動模具筒進行上下移動。

10、4、本實用新型通過設置螺紋柱的表面螺紋連接有螺帽，且螺帽的底部與連接座的頂部緊密貼合，可以通過拆卸連接板一和連接板二之間的連接，然后向上滑動模具筒即可，使得花模盤和連接座裸露出來，進而方便更換花模盤，來滿足需求使月餅壓型成不同的花紋。

技術特征：

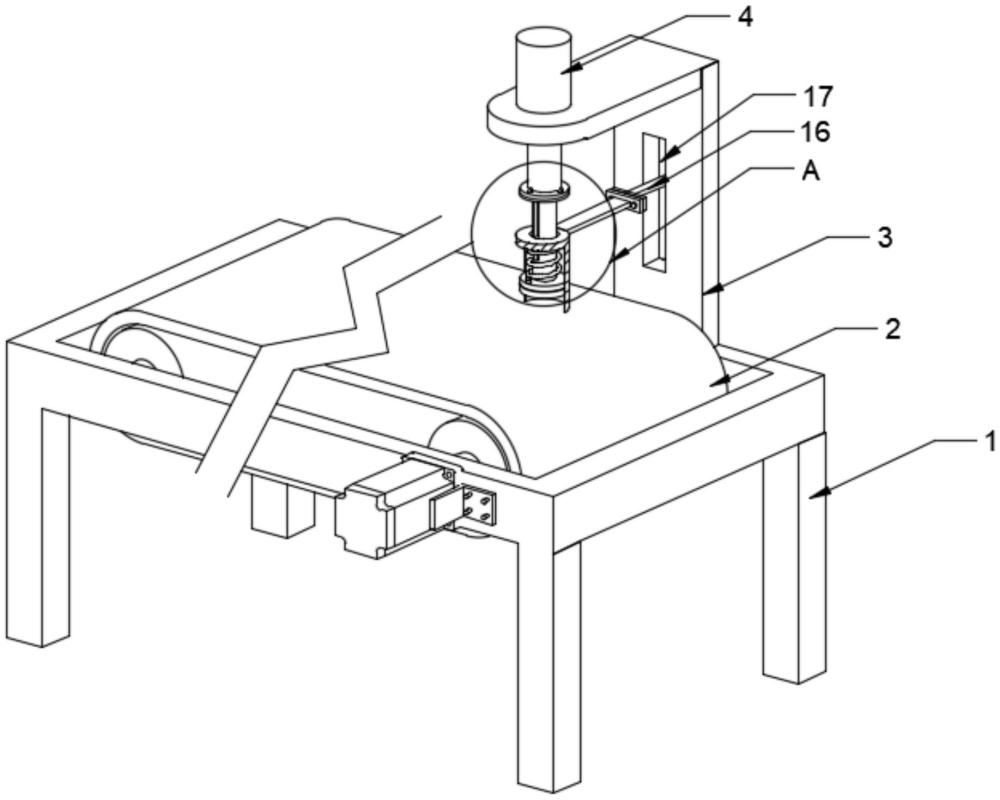

1.一種月餅壓型用推送裝置，該推送裝置設置在機架(1)的頂部，所述機架(1)的內腔設置有用于傳動的傳送帶(2)，且通過步進電機驅動，其特征在于，該裝置包括固定連接在機架(1)頂部的支撐座(3)，所述支撐座(3)內腔的頂部固定連接有電動伸縮桿(4)，所述電動伸縮桿(4)的伸縮端貫穿支撐座(3)并固定安裝有桿體(5)，所述桿體(5)的表面開設有滑槽(6)，所述滑槽(6)的內表面滑動連接有導向塊(7)，所述導向塊(7)的外側固定連接有模具筒(8)，所述桿體(5)的表面且位于模具筒(8)的內部套設有彈簧(9)，所述桿體(5)的底部固定連接有連接座(10)，所述連接座(10)的底部固定安裝有花模盤(11)，所述花模盤(11)的表面與模具筒(8)的內表面滑動連接，所述彈簧(9)的頂端和底端分別與模具筒(8)內腔的頂部和連接座(10)的頂部固定連接，所述模具筒(8)一側的頂部焊接有連接板一(12)，所述連接板一(12)的一側固定安裝有連接板二(16)，所述連接板二(16)的一側設置有用于帶動連接板二(16)上下移動的移動結構。

2.根據權利要求1所述的一種月餅壓型用推送裝置，其特征在于，該移動結構包括固定連接在支撐座(3)一側底部的伺服電機(13)，所述伺服電機(13)的輸出軸固定連接有螺紋桿(14)，所述螺紋桿(14)表面的頂部和底部均通過軸承座與支撐座(3)之間轉動連接，所述螺紋桿(14)的表面螺紋連接有螺紋套筒(15)，所述螺紋套筒(15)的一側與連接板二(16)之間固定連接。

3.根據權利要求2所述的一種月餅壓型用推送裝置，其特征在于，所述支撐座(3)內腔的側壁開設有通槽(17)，所述連接板二(16)貫穿通槽(17)且與通槽(17)之間貼合滑動。

4.根據權利要求1所述的一種月餅壓型用推送裝置，其特征在于，所述花模盤(11)頂部的兩側均固定連接有螺紋柱，且螺紋柱貫穿連接座(10)并延伸至連接座(10)的頂部，螺紋柱的表面螺紋連接有螺帽，且螺帽的底部與連接座(10)的頂部緊密貼合。

5.根據權利要求1所述的一種月餅壓型用推送裝置，其特征在于，所述模具筒(8)最底部端面與傳送帶(2)的頂部緊密貼合。

技術總結
本技術公開了月餅壓型用推送裝置，推送裝置設置在機架的頂部，機架的內腔設置有用于傳動的傳送帶，且通過步進電機驅動，該結構包括固定連接在機架頂部的支撐座，通過移動結構的移動，將連接板二連接的連接板一進行向下移動，從而帶動模具筒向下移動，模具筒通過導向塊在滑槽的內表面進行導向，從而使得模具筒與傳送帶的頂部接觸，使的面團在模具筒內部，通過電動伸縮桿帶動桿體移動，從而使得桿體帶動連接座底部的花模盤進行移動，進而帶動花模盤在模具筒的內表面進行滑動，并通過彈簧的作用進行緩沖限位，對面團進行擠壓成型，成型后，通過移動結構帶動連接板一向上移動，進而帶動模具筒向上移動，在花模盤相對的作用下，從而使得月餅推出。

技術研發人員：邢建超,劉偉剛,于永川,李慧
受保護的技術使用者：威海壹鵬食品有限公司
技術研發日：20240708
技術公布日：2025/4/28
