本技術涉及糖果生產，尤其涉及一種糖果生產用糖果自動壓片機。

背景技術：

1、糖果是糖果糕點的一種，指以糖類為主要成分的一種小吃，以砂糖、葡萄糖或飴糖為主要原料,也可同時加入油脂、乳制品、膠體、果仁、香料、食用色素等制成的一種甜味食品,由于原料與加工方法不同,品種極多。其中糖果生產中需要到壓片機來對糖果進行壓片定型，糖果壓片機能夠?qū)μ菨{進行擠壓定型。

2、經檢索，專利公開號為cn220607217u公開了名稱為一種糖果生產用糖果自動壓片機的專利，其要解決的技術問題是結構簡單，只能單一的對糖果進行按壓，無法對糖果進行更進一步加工，需要將按壓好后的糖果運輸?shù)絼e的地方進行切割工作，操作起來繁瑣且耗費人力和時間，通過壓片后的糖果本體會被冷卻組件進行冷卻定型，隨著壓片軸的轉動，定型后的糖果本體會在定位軸上移動，升降器啟動后，能使切割刀下降，從而能實現對糖果本體的切割，解決了現有的糖果自動壓片機結構簡單，只能單一的對糖果進行按壓，無法對糖果進行更進一步加工，需要將按壓好后的糖果運輸?shù)絼e的地方進行切割工作，操作起來繁瑣且耗費人力和時間的問題，增加了現有糖果生產用糖果自動壓片機的結構和功能，并且通過設有的冷卻組件，便于對其進一步的切割，加快了糖果加工的速度；但仍存在以下弊端需要解決：模板頂端容易留有很多糖果粉末，既增加了食品安全問題，在天氣炎熱或者溫度升高時，糖果粉末會融化凝結更多的糖果粉末，使食品安全無法得到保障。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種糖果生產用糖果自動壓片機。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種糖果生產用糖果自動壓片機，包括支撐框架，所述支撐框架頂端一側固定安裝有四個支撐腿，且四個支撐腿頂端固定安裝有給料盒，所述支撐框架頂端中間固定安裝有門型架，且門型架頂端中間固定安裝有液壓柱，所述液壓柱末端固定安裝有壓座，所述支撐框架一側外壁中間固定安裝有第一電機，且第一電機輸出端固定安裝有螺紋桿，所述螺紋桿圓周外側轉動安裝有移動板，且移動板頂端設置有成型模座，所述支撐框架頂端另一側的兩端固定安裝有側板，且兩個側板相對頂端之間轉動安裝有第一清理組件，兩個側板相對上端之間轉動安裝有第二清理組件。

4、優選的，所述支撐框架兩側內壁的兩端之間固定安裝有導向桿，且移動板兩端與兩個導向桿滑動套接。

5、優選的，所述第一清理組件包括接料盒，且接料盒兩端外壁與兩個側板內壁頂端之間轉動安裝有伸縮套，接料盒另一側外壁中間傾斜固定安裝有氣缸，兩個所述側板相對頂端均固定安裝有固定耳，且氣缸活動末端與兩個固定耳之間轉動安裝有推桿。

6、優選的，所述接料盒頂端中間固定安裝有清理刷，接料盒兩側上端和底端中間之間設置有y型流道，且y型流道兩側的外側均為弧形。

7、優選的，所述第二清理組件包括吸塵通道，且吸塵通道圓周開設有多個等角度的通口，吸塵通道圓周外側固定套接有刮料套，所述刮料套圓周開設有多個等角度的刮口，且每一組的刮口底端和通口頂端的兩側均固定安裝有接料擋板，每一組的兩個所述接料擋板與刮口和通口形成上寬下窄的等腰梯形狀。

8、優選的，其中一個所述側板外壁上端固定安裝有第二電機，且第二電機輸出端與吸塵通道圓周外側固定連接。

9、優選的，所述接料盒底端一端和吸塵通道一端之間固定連接有y型負壓管。

10、本實用新型的有益效果為：

11、1.本實用新型提出的一種糖果生產用糖果自動壓片機，通過第一電機工作使移動板帶著成型模座移動至給料盒底端進行填料，在移動至壓座的下端，由液壓柱施壓使糖果壓片成型，接著移動板帶著成型模座移動至支撐框架的另一側，然后氣缸啟動工作，在兩個推桿和伸縮套的配合下將接料盒推送至壓座的底端，由清理刷對壓座底端進行清理，并且y型流道及時將壓座掉落的碎屑和清理刷抖落的粉塵及時負壓吸走，同時第二電機啟動工作，使轉動的吸塵通道帶動刮料套轉動，對成型模座頂端的糖果粉末進行刮除和負壓轉移，進而避免糖果粉末受熱融化而累積更多的粉末，保障了食品安全生產的環境，降低了安全隱患。

12、2.本實用新型提出的一種糖果生產用糖果自動壓片機，通過吸塵通道圓周開設有多個等角度的通口，刮料套圓周開設有多個等角度的刮口，且每一組的刮口底端和通口頂端的兩側均固定安裝有接料擋板，每一組的兩個接料擋板與刮口和通口形成上寬下窄的等腰梯形狀，有助于刮料套刮除的粉塵都導入吸塵通道內部，避免粉塵彌散在空氣中。

技術特征：

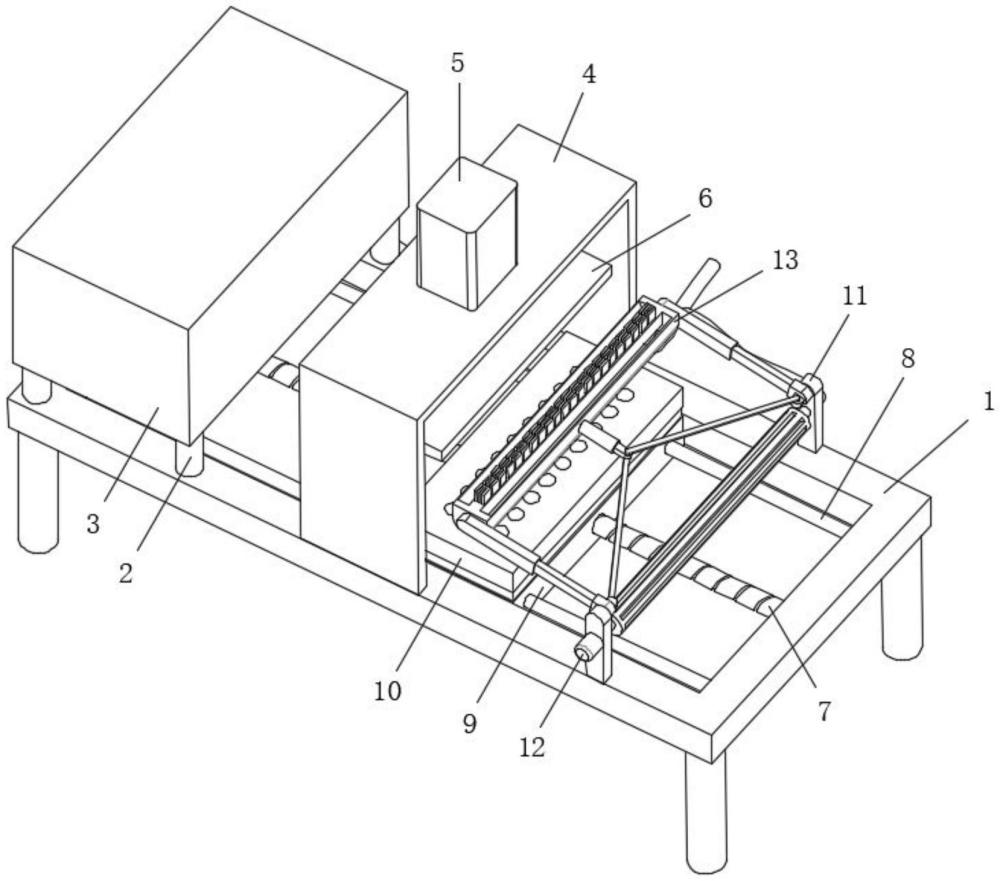

1.一種糖果生產用糖果自動壓片機，包括支撐框架(1)，所述支撐框架(1)頂端一側固定安裝有四個支撐腿(2)，且四個支撐腿(2)頂端固定安裝有給料盒(3)，所述支撐框架(1)頂端中間固定安裝有門型架(4)，且門型架(4)頂端中間固定安裝有液壓柱(5)，所述液壓柱(5)末端固定安裝有壓座(6)，其特征在于，所述支撐框架(1)一側外壁中間固定安裝有第一電機(15)，且第一電機(15)輸出端固定安裝有螺紋桿(7)，所述螺紋桿(7)圓周外側轉動安裝有移動板(9)，且移動板(9)頂端設置有成型模座(10)，所述支撐框架(1)頂端另一側的兩端固定安裝有側板(11)，且兩個側板(11)相對頂端之間轉動安裝有第一清理組件，兩個側板(11)相對上端之間轉動安裝有第二清理組件。

2.根據權利要求1所述的一種糖果生產用糖果自動壓片機，其特征在于，所述支撐框架(1)兩側內壁的兩端之間固定安裝有導向桿(8)，且移動板(9)兩端與兩個導向桿(8)滑動套接。

3.根據權利要求1所述的一種糖果生產用糖果自動壓片機，其特征在于，所述第一清理組件包括接料盒(13)，且接料盒(13)兩端外壁與兩個側板(11)內壁頂端之間轉動安裝有伸縮套(18)，接料盒(13)另一側外壁中間傾斜固定安裝有氣缸(19)，兩個所述側板(11)相對頂端均固定安裝有固定耳(20)，且氣缸(19)活動末端與兩個固定耳(20)之間轉動安裝有推桿(21)。

4.根據權利要求3所述的一種糖果生產用糖果自動壓片機，其特征在于，所述接料盒(13)頂端中間固定安裝有清理刷(16)，接料盒(13)兩側上端和底端中間之間設置有y型流道(17)，且y型流道(17)兩側的外側均為弧形。

5.根據權利要求3所述的一種糖果生產用糖果自動壓片機，其特征在于，所述第二清理組件包括吸塵通道(23)，且吸塵通道(23)圓周開設有多個等角度的通口(24)，吸塵通道(23)圓周外側固定套接有刮料套(22)，所述刮料套(22)圓周開設有多個等角度的刮口，且每一組的刮口底端和通口(24)頂端的兩側均固定安裝有接料擋板(25)，每一組的兩個所述接料擋板(25)與刮口和通口(24)形成上寬下窄的等腰梯形狀。

6.根據權利要求5所述的一種糖果生產用糖果自動壓片機，其特征在于，其中一個所述側板(11)外壁上端固定安裝有第二電機(12)，且第二電機(12)輸出端與吸塵通道(23)圓周外側固定連接。

7.根據權利要求5所述的一種糖果生產用糖果自動壓片機，其特征在于，所述接料盒(13)底端一端和吸塵通道(23)一端之間固定連接有y型負壓管(14)。

技術總結
本技術公開了一種糖果生產用糖果自動壓片機，屬于糖果生產技術領域，包括支撐框架，所述支撐框架頂端一側固定安裝有四個支撐腿，且四個支撐腿頂端固定安裝有給料盒，所述支撐框架頂端中間固定安裝有門型架，且門型架頂端中間固定安裝有液壓柱。本技術中氣缸啟動工作，在兩個推桿和伸縮套的配合下將接料盒推送至壓座的底端，由清理刷對壓座底端進行清理，并且Y型流道及時將壓座掉落的碎屑和清理刷抖落的粉塵及時負壓吸走，同時第二電機啟動工作，使轉動的吸塵通道帶動刮料套轉動，對成型模座頂端的糖果粉末進行刮除和負壓轉移，進而避免糖果粉末受熱融化而累積更多的粉末，保障了食品安全生產的環境，降低了安全隱患。

技術研發人員：楊大毅,鄞秋燕,嚴明杰
受保護的技術使用者：潮州市吉祥果食品有限公司
技術研發日：20240521
技術公布日：2025/4/28
