本發明涉及蔬果去皮，具體為一種桔梗去皮加工裝置。

背景技術：

1、桔梗是桔梗科、桔梗屬的多年生草本植物，其根部呈圓柱形或略呈紡錘形，下部漸細，部分有分枝，其外表略有扭曲，是常見的藥食兩用品種；

2、公開號為cn218278619u的專利申請公開了一種桔梗切制用表皮刮除裝置，包括刮皮箱，入料口處設置有上料機構，刮皮箱內底部設置有底部刮除機構，底部刮除機構包括設置在刮皮箱前后側的固定板，固定板上較接有底部折疊伸縮架的一個端部，相對的底部較接軸之間固定有底部毛輥，底部毛輥上排布設置底部刷頭，底部折疊伸縮架的另一個端部較接有活動板，活動板的側邊連接有伸出刮皮箱側壁的底部螺栓，底部螺栓上螺接有底部活動螺母，與底部螺栓水平對應的刮皮箱上設置有水平移動槽b，固定板和活動板上分別傾斜設置有側部刮除機構，底部刮除機構和側部刮除機構分別連接有傳動機構；

3、該專利提供的一種桔梗切制用表皮刮除裝置采用螺旋輸送葉片上料，會導致桔梗在輸送過程中姿態不易控制，可能導致部分桔梗相互擠壓、纏繞，影響上料的均勻性和效率，進而影響桔梗的加工效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種桔梗去皮加工裝置，以解決上述背景技術中提出的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種桔梗去皮加工裝置，包括機體、電氣柜，所述電氣柜固定連接于機體正面，所述機體頂部固定連接有入料斜板，所述機體內部固定連接有沖洗機構，所述機體內部轉動連接有送料傳動機構，所述送料傳動機構內部固定連接有徑向適應機構，所述送料傳動機構內部固定連接有串聯加工輪組，所述機體內部固定連接有電熱器；

3、所述送料傳動機構包括：

4、姿態調整斗，所述姿態調整斗轉動連接于機體頂部，所述姿態調整斗位于入料斜板底部，用于調整桔梗進入裝置的姿態；

5、綜合傳動盤，所述綜合傳動盤固定連接于姿態調整斗底部，用于實現送料傳動機構的轉動并帶動沖洗機構轉動。

6、優選的，所述機體包括圓柱形倉體和矩形倉體，矩形倉體位于圓柱形倉體頂部，矩形倉體與圓柱形倉體連通，圓柱形倉體底部固定連接有收納架，所述電氣柜固定連接于收納架正面，所述入料斜板固定連接于圓柱形倉體頂部。

7、優選的，所述沖洗機構包括進水彎管，所述進水彎管連通于機體的矩形倉體頂部，所述進水彎管底部轉動連接有加速齒輪管，所述加速齒輪管內部固定連接有三片葉片，所述加速齒輪管表面固定連接有齒牙，所述加速齒輪管底部連通有分水箱，所述分水箱底部固定連接于機體矩形倉體內部的底部，所述分水箱右側連通有兩個矩形管。

8、優選的，所述姿態調整斗包括漏網斗體，所述漏網斗體橫截面為漏斗形，所述漏網斗體表面開設有圓形通孔，所述漏網斗體內部轉動連接有自由輥，所述漏網斗體底部固定連接有圓環盤，圓環盤底部固定連接有綜合傳動盤。

9、優選的，所述綜合傳動盤包括主齒盤，所述主齒盤外表面固定連接有齒牙，所述主齒盤外表面齒牙與加速齒輪管加速齒輪管表面的齒牙相互嚙合，所述主齒盤主齒盤頂部固定連接有齒牙，且主齒盤頂部的齒牙位于姿態調整斗內表面，所述機體的圓柱形倉體頂部固定連接有動力齒盤組，所述動力齒盤組包括驅動電機和傳動齒輪，驅動電機為直流電機，直流電機通過導線與電氣柜電性連接，驅動電機底部固定連接有傳動齒輪，傳動齒輪位于主齒盤頂部，傳動齒輪與主齒盤頂部齒牙相互嚙合，所述主齒盤頂部開設有四個腰孔，所述主齒盤腰孔的頂部均滑動連接有安裝滑架，所述主齒盤腰孔的頂部均固定連接有電動推桿，電動推桿通過導線與電氣柜電性連接，電動推桿與安裝滑架固定連接，所述綜合綜合傳動盤底部通過四根金屬桿固定連接有轉動滑盤，所述轉動滑盤頂部開設有四個腰孔，腰孔底部均固定連接有矩形盒。

10、優選的，所述漏網斗體表面開設有四個矩形通孔，所述漏網斗體底部圓環盤的頂部固定連接有矩形盒，所述徑向適應機構滑動連接于漏網斗體圓環盤的矩形盒的內部，所述徑向適應機構包括梯形感應塊，所述梯形感應塊滑動連接于漏網斗體圓環盤的矩形盒內部，所述梯形感應塊與漏網斗體表面矩形通孔滑動連接，所述梯形感應塊背面通過彈簧與漏網斗體圓環盤的矩形盒的內壁固定連接，所述漏網斗體圓環盤的矩形盒內部的左側固定連接有距離傳感器組，所述距離傳感器組通過導線與電氣柜電性連接，所述徑向適應機構的數量為四個且在漏網斗體圓環盤頂部均勻分布。

11、優選的，所述安裝滑架底部固定連接有串聯加工輪組，所述串聯加工輪組的數量為四個，所述串聯加工輪組包括徑向滑桿，所述徑向滑桿頂部滑動連接于主齒盤腰孔內部，所述徑向滑桿的正面與背面均轉動連接滑輪，所述徑向滑桿的滑輪滑動連接于轉動滑盤的矩形盒內部，所述徑向滑桿表面固定連接有空心打磨輪，所述徑向滑桿表面固定連接有空心磨皮輪，所述徑向滑桿表面固定連接有彈性清潔輪，所述空心磨皮輪位于空心打磨輪底部，所述彈性清潔輪位于空心磨皮輪底部，所述空心打磨輪、空心磨皮輪表面均連通有圓形通孔且均為空心結構。

12、優選的，所述徑向滑桿表面轉動連接有離心轉桿，所述離心轉桿內部轉動連接有硅膠柱，所述離心轉桿的數量為兩個，其中一個位于空心打磨輪內部，另一個位于空心磨皮輪內部，所述電熱器位于機體的圓柱形倉體左側，所述電熱器通過導線與電氣柜電性連接。

13、本發明提供了一種桔梗去皮加工裝置。具備以下有益效果：

14、1、該一種桔梗去皮加工裝置，通過設置送料傳動機構，利用姿態調整斗配合入料斜板，調整落料的未去皮桔梗的下落姿態，通過綜合傳動盤配合姿態調整斗，實現了對落料的未去皮桔梗姿態的自動調整，防止桔梗之間糾纏與擠壓造成裝置堵塞，提高了裝置對桔梗的去皮效率，通過桔梗利用重力垂向下落來經過加工流程，減少了裝置的能耗，提高了裝置的經濟性。

15、2、該一種桔梗去皮加工裝置，通過設置徑向適應機構，利用徑向適應機構配合綜合傳動盤的電動推桿，實現了對串聯加工輪組位置的實時調整，減少了桔梗去皮過程中的額外磨損，提高了桔梗的去皮質量，進而提高了裝置的加工效果。

16、3、該一種桔梗去皮加工裝置，通過設置串聯加工輪組，通過空心打磨輪與空心磨皮輪配合，優化了桔梗去皮流程，提高了去皮效果，通過空心打磨輪、空心磨皮輪配合離心轉桿，清理去皮碎屑的同時，清潔了打磨輪和磨皮輪，并通過離心轉桿的離心轉動實現了打磨輪和磨皮輪的充分接觸，進一步提高了去皮效果。

17、4、該一種桔梗去皮加工裝置，通過設置沖洗機構，利用沖洗機構配合送料傳動機構，實現了排入的沖洗用水的加速過程，同時降低了裝置的能耗，提高了裝置的經濟性，利用沖洗機構配合串聯加工輪組，提高了裝置的清潔度，從而輔助提高了裝置的去皮效果。

技術特征：

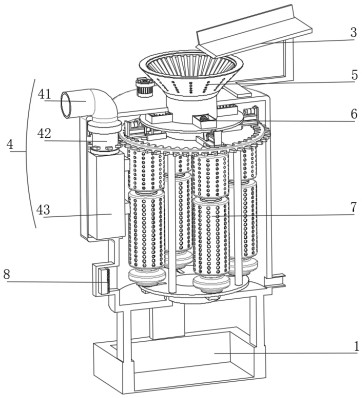

1.一種桔梗去皮加工裝置，包括機體（1）、電氣柜（2），所述電氣柜（2）固定連接于機體（1）正面，所述機體（1）頂部固定連接有入料斜板（3），其特征在于：所述機體（1）內部固定連接有沖洗機構（4），所述機體（1）內部轉動連接有送料傳動機構（5），所述送料傳動機構（5）內部固定連接有徑向適應機構（6），所述送料傳動機構（5）內部固定連接有串聯加工輪組（7），所述機體（1）內部固定連接有電熱器（8）；

2.根據權利要求1所述的一種桔梗去皮加工裝置，其特征在于：所述機體（1）包括圓柱形倉體和矩形倉體，矩形倉體位于圓柱形倉體頂部，矩形倉體與圓柱形倉體連通，圓柱形倉體底部固定連接有收納架，所述電氣柜（2）固定連接于收納架正面，所述入料斜板（3）固定連接于圓柱形倉體頂部。

3.根據權利要求1所述的一種桔梗去皮加工裝置，其特征在于：所述沖洗機構（4）包括進水彎管（41），所述進水彎管（41）連通于機體（1）的矩形倉體頂部，所述進水彎管（41）底部轉動連接有加速齒輪管（42），所述加速齒輪管（42）內部固定連接有三片葉片，所述加速齒輪管（42）表面固定連接有齒牙，所述加速齒輪管（42）底部連通有分水箱（43），所述分水箱（43）底部固定連接于機體（1）矩形倉體內部的底部，所述分水箱（43）右側連通有兩個矩形管。

4.根據權利要求3所述的一種桔梗去皮加工裝置，其特征在于：所述姿態調整斗（51）包括漏網斗體（511），所述漏網斗體（511）橫截面為漏斗形，所述漏網斗體（511）表面開設有圓形通孔，所述漏網斗體（511）內部轉動連接有自由輥（512），所述漏網斗體（511）底部固定連接有圓環盤，圓環盤底部固定連接有綜合傳動盤（52）。

5.根據權利要求4所述的一種桔梗去皮加工裝置，其特征在于：所述綜合傳動盤（52）包括主齒盤（521），所述主齒盤（521）外表面固定連接有齒牙，所述主齒盤（521）外表面齒牙與加速齒輪管（42）表面的齒牙相互嚙合，所述主齒盤（521）頂部固定連接有齒牙，且主齒盤（521）頂部的齒牙位于姿態調整斗（51）內表面，所述機體（1）的圓柱形倉體頂部固定連接有動力齒盤組（522），所述動力齒盤組（522）包括驅動電機和傳動齒輪，驅動電機為直流電機，直流電機通過導線與電氣柜（2）電性連接，驅動電機底部固定連接有傳動齒輪，傳動齒輪位于主齒盤（521）頂部，傳動齒輪與主齒盤（521）頂部齒牙相互嚙合，所述主齒盤（521）頂部開設有四個腰孔，所述主齒盤（521）腰孔的頂部均滑動連接有安裝滑架（523），所述主齒盤（521）腰孔的頂部均固定連接有電動推桿，電動推桿通過導線與電氣柜（2）電性連接，電動推桿與安裝滑架（523）固定連接，所述綜合傳動盤（52）底部通過四根金屬桿固定連接有轉動滑盤（53），所述轉動滑盤（53）頂部開設有四個腰孔，腰孔底部均固定連接有矩形盒。

6.根據權利要求4所述的一種桔梗去皮加工裝置，其特征在于：所述漏網斗體（511）表面開設有四個矩形通孔，所述漏網斗體（511）底部圓環盤的頂部固定連接有矩形盒，所述徑向適應機構（6）滑動連接于漏網斗體（511）圓環盤的矩形盒的內部，所述徑向適應機構（6）包括梯形感應塊（61），所述梯形感應塊（61）滑動連接于漏網斗體（511）圓環盤的矩形盒內部，所述梯形感應塊（61）與漏網斗體（511）表面矩形通孔滑動連接，所述梯形感應塊（61）背面通過彈簧與漏網斗體（511）圓環盤的矩形盒的內壁固定連接，所述漏網斗體（511）圓環盤的矩形盒內部的左側固定連接有距離傳感器組（62），所述距離傳感器組（62）通過導線與電氣柜（2）電性連接，所述徑向適應機構（6）的數量為四個且在漏網斗體（511）圓環盤頂部均勻分布。

7.根據權利要求5所述的一種桔梗去皮加工裝置，其特征在于：所述安裝滑架（523）底部固定連接有串聯加工輪組（7），所述串聯加工輪組（7）的數量為四個，所述串聯加工輪組（7）包括徑向滑桿（71），所述徑向滑桿（71）頂部滑動連接于主齒盤（521）腰孔內部，所述徑向滑桿（71）的正面與背面均轉動連接滑輪，所述徑向滑桿（71）的滑輪滑動連接于轉動滑盤（53）的矩形盒內部，所述徑向滑桿（71）表面固定連接有空心打磨輪（72），所述徑向滑桿（71）表面固定連接有空心磨皮輪（73），所述徑向滑桿（71）表面固定連接有彈性清潔輪（74），所述空心磨皮輪（73）位于空心打磨輪（72）底部，所述彈性清潔輪（74）位于空心磨皮輪（73）底部，所述空心打磨輪（72）、空心磨皮輪（73）表面均連通有圓形通孔且均為空心結構。

8.根據權利要求7所述的一種桔梗去皮加工裝置，其特征在于：所述徑向滑桿（71）表面轉動連接有離心轉桿（75），所述離心轉桿（75）內部轉動連接有硅膠柱，所述離心轉桿（75）的數量為兩個，其中一個位于空心打磨輪（72）內部，另一個位于空心磨皮輪（73）內部，所述電熱器（8）位于機體（1）圓柱形倉體左側，所述電熱器（8）通過導線與電氣柜（2）電性連接。

技術總結
本發明公開了一種桔梗去皮加工裝置，涉及蔬果去皮技術領域。該一種桔梗去皮加工裝置，包括機體、電氣柜，所述電氣柜固定連接于機體正面，所述機體頂部固定連接有入料斜板，其特征在于：所述機體內部固定連接有沖洗機構，所述機體內部轉動連接有送料傳動機構，所述送料傳動機構內部固定連接有徑向適應機構，所述送料傳動機構內部固定連接有串聯加工輪組，所述機體內部固定連接有電熱器。該一種桔梗去皮加工裝置，通過設置送料傳動機構、徑向適應機構、串聯加工輪組、沖洗機構，實現了對落料的桔梗姿態的自動調整，提高了裝置對桔梗的去皮效率，防止桔梗之間糾纏擠壓造成裝置堵塞，同時減少了裝置的能耗。

技術研發人員：和振全,和振文
受保護的技術使用者：玉龍縣魯甸山蕓藥業有限責任公司
技術研發日：
技術公布日：2025/4/28
