本申請涉及霧化，具體涉及一種霧化器和霧化裝置。

背景技術：

1、霧化裝置通常能夠對霧化基質進行加熱并霧化產生氣溶膠，而霧化裝置內具有用于存儲的儲液倉。在存儲或運輸環境溫度發生變化時，儲液倉內部氣壓與外部大氣壓將發生較大的壓差，會造成霧化基質泄漏，引起不好的用戶體驗。同時，在正常使用過程中，容易因為儲液倉內負壓過大造成霧化基質下液不暢，進而導致霧化器干燒而引起糊味的問題。

技術實現思路

1、本申請旨在提供一種霧化器和霧化裝置，以平衡儲液倉內部與外界大氣壓，避免發生霧化基質泄漏。

2、根據本申請的第一方面，本申請提供一種霧化器，包括：

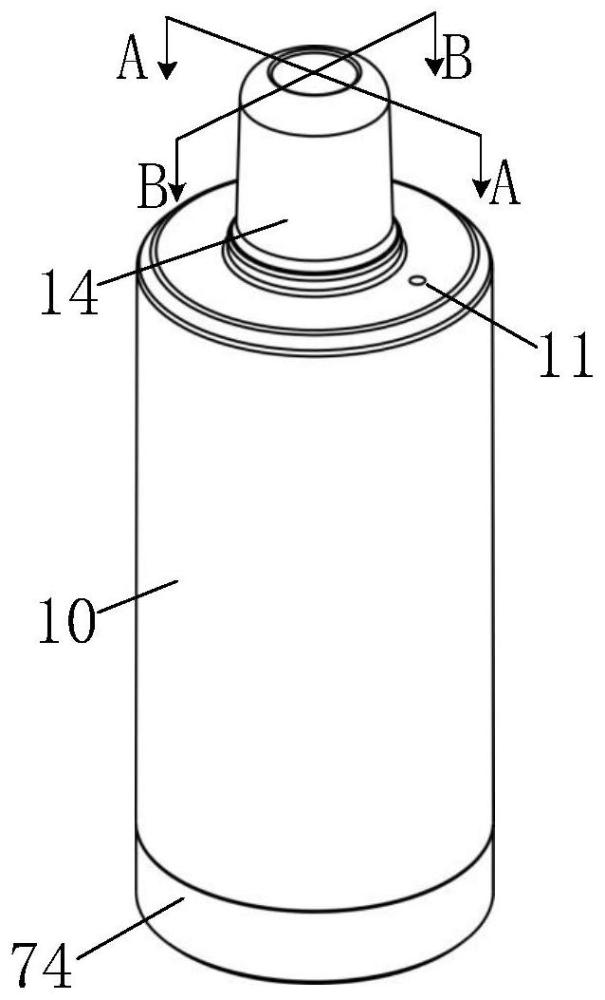

3、倉體，所述倉體設有泄壓孔，所述泄壓孔與外界大氣連通；

4、密封活動件，所述密封活動件滑動密封連接在所述倉體內，所述倉體內具有用于儲存霧化基質的儲液腔，所述儲液腔形成于所述倉體在所述密封活動件背離所述泄壓孔的一側；

5、出液組件，所述出液組件設置于所述倉體遠離所述密封活動件的一端，所述出液組件與所述儲液腔連通，并用于所述霧化基質的輸出；

6、所述密封活動件根據所述儲液腔相對外界大氣的壓強變化滑動，以調節所述儲液腔內部壓強。

7、根據本申請一個可行的實施方式，所述密封活動件及靠近所述泄壓孔的倉體內壁一起形成泄壓腔，所述泄壓腔與所述泄壓孔連通。

8、根據本申請一個可行的實施方式，所述倉體的內部設有霧化管道，所述密封活動件呈環形設置，所述密封活動件套設于所述霧化管道和所述倉體的內壁之間，且所述密封活動件的內周與所述霧化管道的外壁滑動密封連接。

9、根據本申請一個可行的實施方式，所述密封活動件包括主體部、第一彈性部和第二彈性部，所述第一彈性部環繞設置于所述主體部的外周側，所述第一彈性部以過盈配合的方式柔性抵接于所述艙體的內壁上；所述第二彈性部環繞設置于所述主體部的內周側，所述第二彈性部以過盈配合的方式柔性抵接于所述霧化管道的外壁上。

10、根據本申請一個可行的實施方式，所述第一彈性部包括第一連接段以及兩個第一彎曲段，所述第一連接段自所述主體部的外周邊沿朝向所述主體部的外周中部凹陷形成，沿所述主體部的軸向方向，兩個所述第一彎曲段分別設置在所述第一連接段相對的兩端，其中一個所述第一彎曲段自所述第一連接段的一端沿背離所述儲液腔的一側彎曲延伸，另一個所述第一彎曲段自所述第一連接段的另一端沿朝向所述儲液腔的一側彎曲延伸；

11、兩個所述第一彎曲段背向所述主體部的一側密封抵接于所述倉體的內壁上。

12、根據本申請一個可行的實施方式，所述第二彈性部包括第二連接段和兩個第二彎曲段，所述主體部對應所述霧化管道開設有安裝孔，所述第二連接段自所述安裝孔的邊沿朝向所述安裝孔的中部凹陷形成，沿所述主體部的軸向方向，兩個所述第二彎曲段分別設置在所述第二連接段相對的兩端，其中一個所述第二彎曲段自所述第二連接段的一端沿背離所述儲液腔的一側彎曲延伸，另一個所述第二彎曲段自所述第二連接段的另一端沿朝向所述儲液腔的一側彎曲延伸；

13、兩個所述第二彎曲段背向所述主體部的一側密封抵接于所述霧化管道的外壁上。

14、根據本申請一個可行的實施方式，所述第一彎曲段的厚度和所述第二彎曲段的厚度范圍均為0.2-0.8mm。

15、根據本申請一個可行的實施方式，所述霧化器還包括霧化組件，所述出液組件包括密封塞和儲液件，所述倉體還設有吸嘴和敞口，所述吸嘴與所述霧化管道的出氣端連通，所述敞口與所述儲液腔連通，所述密封塞密封安裝于所述敞口；所述密封塞開設有連通所述儲液腔和所述霧化管道的容納腔，所述儲液件容置于所述容納腔內，所述儲液件開設有連通所述霧化管道的安裝腔，所述霧化組件安裝于所述安裝腔。

16、根據本申請的一個可行的實施方式，所述出液組件還包括第一密封座和第二密封座，所述密封塞還開設有進氣孔，所述第一密封座密封安裝于所述霧化管道的進氣端，所述第二密封座密封安裝于所述進氣孔，所述霧化組件包括霧化管、導液件以及加熱件，所述霧化管卡設于所述第一密封座和所述第二密封座之間，所述導液件和所述加熱件均設置于所述霧化管的內部，所述霧化管設置在所述安裝腔的內部，且所述霧化管與所述霧化管道密封連通，所述霧化管的側壁開設有開口，所述導液件包裹所述加熱件，且所述導液件經所述開口延伸至與所述儲液件接觸。

17、根據本申請的一個可行的實施方式，所述第二密封座開設有穿孔，所述穿孔貫穿設置于所述第二密封座的中部，所述穿孔連通所述霧化管和所述進氣孔，所述穿孔的孔徑自所述進氣孔朝向所述霧化管的方向逐漸減小。

18、根據本申請的一個可行的實施方式，所述霧化器還包括柱塞和吸油件，所述密封塞還包括容置腔和注油孔，所述注油孔連通所述容納腔和容置腔，所述柱塞密封設置于所述注油孔，所述吸油件設置于所述容置腔內，所述密封塞對應所述進氣孔的位置凸設有引流結構，以引導回流的霧化基質或冷凝液至所述吸油件。

19、根據本申請的一個可行的實施方式，所述霧化器還包括蓋板、電路板和底蓋，所述蓋板設置于所述密封塞遠離所述儲液腔的一側，所述蓋板與所述密封塞圍合形成所述容置腔，所述電路板設置于所述蓋板背離所述吸油件的一側，所述電路板背離所述蓋板的一側設置有電極片，所述電極片與所述加熱件電連接，所述電路板設有與所述進氣孔連通的通孔，所述底蓋卡設于所述倉體的敞口處、以使所述電路板、底蓋和密封塞限位于所述倉體內側，所述底蓋為磁性或金屬材質。

20、根據本申請的第二方面，本申請提供一種霧化裝置，包括上述的霧化器。

21、依據上述實施例的霧化器和霧化裝置，在泄壓孔的作用下能夠使得儲液腔內部的壓強發生變化，隨著外界大氣的壓強與儲液腔內部的壓強的變化，密封活動件可在倉體的內部向壓強減小的一側滑動，來使得儲液腔內部的壓強與外界大氣的壓強達到平衡，可有效避免霧化基質泄漏的問題，并能夠在后續的使用過程中保證霧化基質能夠順暢的下液。

技術特征：

1.一種霧化器，其特征在于，包括：

2.如權利要求1所述的霧化器，其特征在于，所述密封活動件及靠近所述泄壓孔的倉體內壁一起形成泄壓腔，所述泄壓腔與所述泄壓孔連通。

3.如權利要求1所述的霧化器，其特征在于，所述倉體的內部設有霧化管道，所述密封活動件呈環形設置，所述密封活動件套設于所述霧化管道和所述倉體的內壁之間，且所述密封活動件的內周與所述霧化管道的外壁滑動密封連接。

4.如權利要求3所述的霧化器，其特征在于，所述密封活動件包括主體部、第一彈性部和第二彈性部，所述第一彈性部環繞設置于所述主體部的外周側，所述第一彈性部以過盈配合的方式柔性抵接于所述倉體的內壁上；所述第二彈性部環繞設置于所述主體部的內周側，所述第二彈性部以過盈配合的方式柔性抵接于所述霧化管道的外壁上。

5.如權利要求4所述的霧化器，其特征在于，所述第一彈性部包括第一連接段以及兩個第一彎曲段，所述第一連接段自所述主體部的外周邊沿朝向所述主體部的外周中部凹陷形成，沿所述主體部的軸向方向，兩個所述第一彎曲段分別設置在所述第一連接段相對的兩端，其中一個所述第一彎曲段自所述第一連接段的一端沿背離所述儲液腔的一側彎曲延伸，另一個所述第一彎曲段自所述第一連接段的另一端沿朝向所述儲液腔的一側彎曲延伸；

6.如權利要求5所述的霧化器，其特征在于，所述第二彈性部包括第二連接段和兩個第二彎曲段，所述主體部對應所述霧化管道開設有安裝孔，所述第二連接段自所述安裝孔的邊沿朝向所述安裝孔的中部凹陷形成，沿所述主體部的軸向方向，兩個所述第二彎曲段分別設置在所述第二連接段相對的兩端，其中一個所述第二彎曲段自所述第二連接段的一端沿背離所述儲液腔的一側彎曲延伸，另一個所述第二彎曲段自所述第二連接段的另一端沿朝向所述儲液腔的一側彎曲延伸；

7.如權利要求6所述的霧化器，其特征在于，所述第一彎曲段的厚度和所述第二彎曲段的厚度范圍均為0.2-0.8mm。

8.如權利要求3至6中任一項所述的霧化器，其特征在于，所述霧化器還包括霧化組件，所述出液組件包括密封塞和儲液件，所述倉體還設有吸嘴和敞口，所述吸嘴與所述霧化管道的出氣端連通，所述敞口與所述儲液腔連通，所述密封塞密封安裝于所述敞口；所述密封塞開設有連通所述儲液腔和所述霧化管道的容納腔，所述儲液件容置于所述容納腔內，所述儲液件開設有連通所述霧化管道的安裝腔，所述霧化組件安裝于所述安裝腔。

9.如權利要求8所述霧化器，其特征在于，所述出液組件還包括第一密封座和第二密封座，所述密封塞還開設有進氣孔，所述第一密封座密封安裝于所述霧化管道的進氣端，所述第二密封座密封安裝于所述進氣孔，所述霧化組件包括霧化管、導液件以及加熱件，所述霧化管卡設于所述第一密封座和所述第二密封座之間，所述導液件和所述加熱件均設置于所述霧化管的內部，所述霧化管設置在所述安裝腔的內部，且所述霧化管與所述霧化管道密封連通，所述霧化管的側壁開設有開口，所述導液件包裹所述加熱件，且所述導液件經所述開口延伸至與所述儲液件接觸。

10.如權利要求9所述霧化器，其特征在于，所述第二密封座開設有穿孔，所述穿孔貫穿設置于所述第二密封座的中部，所述穿孔連通所述霧化管和所述進氣孔，所述穿孔的孔徑自所述進氣孔朝向所述霧化管的方向逐漸減小。

11.如權利要求9所述霧化器，其特征在于，所述霧化器還包括柱塞和吸油件，所述密封塞還包括容置腔和注油孔，所述注油孔連通所述容納腔和容置腔，所述柱塞密封設置于所述注油孔，所述吸油件設置于所述容置腔內，所述密封塞對應所述進氣孔的位置凸設有引流結構，以引導回流的霧化基質或冷凝液至所述吸油件。

12.如權利要求11所述霧化器，其特征在于，所述霧化器還包括蓋板、電路板和底蓋，所述蓋板設置于所述密封塞遠離所述儲液腔的一側，所述蓋板與所述密封塞圍合形成所述容置腔，所述電路板設置于所述蓋板背離所述吸油件的一側，所述電路板背離所述蓋板的一側設置有電極片，所述電極片與所述加熱件電連接，所述電路板設有與所述進氣孔連通的通孔，所述底蓋卡設于所述倉體的敞口處，以使所述電路板、底蓋和密封塞限位于所述倉體內側，所述底蓋為磁性或金屬材質。

13.一種霧化裝置，其特征在于，包括如權利要求1至12中任一項所述的霧化器。

技術總結
本申請公開了一種霧化器和霧化裝置，霧化器包括：倉體、密封活動件以及出液組件，倉體設有泄壓孔，泄壓孔與外界大氣連通；密封活動件滑動密封連接在倉體內，倉體內具有用于儲存霧化基質的儲液腔，儲液腔形成于倉體在密封活動件背離泄壓孔的一側；出液組件設置于倉體遠離密封活動件的一端，出液組件與儲液腔連通，并用于霧化基質的輸出；密封活動件根據儲液腔相對外界大氣的壓強變化滑動，以調節儲液腔內部壓強。在泄壓孔的作用下能夠使得儲液腔內部的壓強發生變化，隨著外界大氣與儲液腔內部壓強的變化，密封活動件可在倉體的內部向壓強減小的一側滑動，以平衡儲液腔與外界大氣的壓強，可有效避免霧化基質泄漏的問題。

技術研發人員：沈禮周,付堯,段立武,李偉平,許玉周,張志良
受保護的技術使用者：愛奇跡（深圳）創新科技有限公司
技術研發日：20240410
技術公布日：2025/4/28
