本公開涉及氣溶膠輸送系統，例如尼古丁輸送系統(例如，電子香煙等)。

背景技術：

1、電子蒸氣供應系統(例如電子香煙(電子煙))通常包含蒸氣前體材料，例如包含制劑(通常包括尼古丁)的源液的貯存器，從該貯存器生成蒸氣(例如通過熱蒸發)以供用戶吸入。因此，蒸氣供應系統通常將包括蒸氣生成腔室，該蒸氣生成腔室包含蒸發器組件，蒸發器組件布置成使一部分前體材料蒸發以在蒸氣生成腔室中生成蒸氣。蒸發器組件通常將包括圍繞液體運送元件(毛細芯部)布置的加熱器線圈，該液體運送元件布置成將源液從貯存器傳送到加熱器線圈以用于蒸發。當用戶在設備上吸入并且對蒸發器組件供應電力時，空氣通過入口孔被吸入到設備中并且進入蒸氣生成腔室，在蒸氣生成腔室處，空氣與蒸發的前體材料混合以形成冷凝氣溶膠。存在連接蒸氣生成腔室和嘴件中的開口的空氣通道，使得當用戶在嘴件上吸入時通過蒸氣生成腔室抽吸的空氣繼續沿著流動路徑到達嘴件開口，攜帶蒸氣與其一起供用戶吸入。

2、與蒸氣供應系統的蒸發器組件相關的各方面的設計可在系統的總體性能中起重要作用，例如在減小這種輸送系統(或系統的部件)的總體尺寸和管理從氣溶膠生成器到輸送系統的外表面的熱傳遞方面起重要作用。本文描述了尋求幫助解決這些問題中的一些問題的各種方法。

技術實現思路

1、根據某些實施方式的第一方面，提供了一種用于氣溶膠輸送系統的煙彈，該煙彈包括：殼體，其包括部分地限定煙彈的外部形狀的第一外壁部分；以及氣溶膠生成器，其用于從氣溶膠生成材料生成用于吸入的氣溶膠，其中，氣溶膠生成器設置在至少部分地由第一外壁部分限定的腔室中；其中，第一外壁部分限定腔室的第一內表面，并且其中，氣溶膠生成器與第一內表面分離。

2、根據某些實施方式的第二方面，提供了一種用于使氣溶膠生成材料氣溶膠化的氣溶膠輸送系統，該氣溶膠輸送系統包括根據第一方面的煙彈。

3、根據某些實施方式的第三方面，提供了一種用于氣溶膠輸送系統的煙彈裝置，該煙彈裝置包括：殼體裝置，其包括部分地限定煙彈裝置的外部形狀的第一外壁部分；以及氣溶膠生成器裝置，其用于從氣溶膠生成材料裝置生成用于吸入的氣溶膠，其中，氣溶膠生成器裝置設置在至少部分地由第一外壁部分限定的腔室中；其中，第一外壁部分限定腔室的第一內表面，并且其中，氣溶膠生成器裝置與第一內表面分離。

4、根據某些實施方式的第四方面，提供了一種提供用于氣溶膠輸送系統的煙彈的方法，該方法包括：提供殼體，該殼體包括部分地限定煙彈的外部形狀的第一外壁部分和腔室的第一內表面；以及在至少部分地由第一外壁部分限定的腔室中提供氣溶膠生成器，用于從氣溶膠生成材料生成用于吸入的氣溶膠，其中，氣溶膠生成器與第一內表面分離。

5、將理解，本文描述的與本公開的各個方面相關的本發明的特征和方面同樣適用于根據其他方面的本公開的實施方式，并且可以與根據其他方面的本公開的實施方式適當地組合，而不僅僅是本文描述的特定組合。

技術特征：

1.一種用于氣溶膠輸送系統的煙彈，所述煙彈包括：

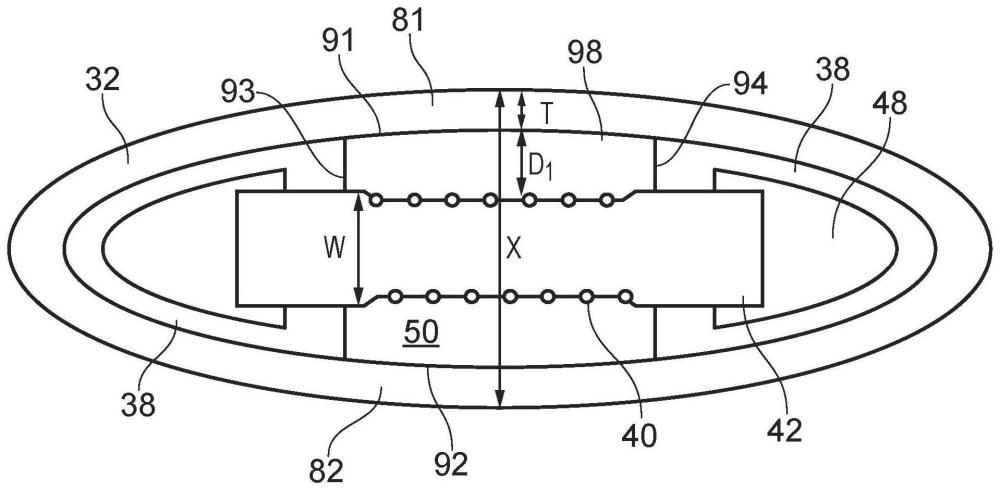

2.根據權利要求1所述的煙彈，其中，所述氣溶膠生成器與所述第一內表面分開第一分離距離，并且其中，所述第一外壁部分具有在所述第一內表面和所述外部形狀之間的厚度，其中，所述厚度與所述第一分離距離的比率小于1。

3.根據權利要求2所述的煙彈，其中，所述厚度與所述第一分離距離的比率小于0.5。

4.根據權利要求1至3中任一項所述的煙彈，其中，所述殼體包括部分地限定所述煙彈的所述外部形狀的第二外壁部分，其中，第二外壁部分限定所述腔室的第二內表面，所述第二內表面在所述腔室的與所述第一內表面相對的一側上，并且其中，所述氣溶膠生成器與所述第二內表面分離。

5.根據權利要求4所述的煙彈，其中，所述腔室由所述第一內表面和所述第二內表面之間的橫向延伸范圍限定，并且其中，所述氣溶膠生成器包括與所述橫向延伸范圍平行的寬度，其中，所述寬度與所述煙彈的所述橫向延伸范圍的比率小于0.5。

6.根據權利要求5所述的煙彈，其中，所述煙彈的所述橫向延伸范圍在3mm和8mm之間。

7.根據權利要求4至6中任一項所述的煙彈，其中，所述第一外壁部分和所述第二外壁部分由限定所述煙彈的所述外部形狀的圓周的單個壁形成。

8.根據權利要求1至7中任一項所述的煙彈，其中，所述第一外壁部分部分地限定所述煙彈的接口端，所述接口端配置為接收在氣溶膠輸送系統的控制單元的接收器內。

9.根據權利要求1至8中任一項所述的煙彈，其中，所述氣溶膠生成器在所述腔室內在所述腔室的第三內表面和所述腔室的第四內表面之間延伸，其中，所述煙彈進一步包括限定所述第三內表面和所述第四內表面的密封元件，所述密封部件配置為將所述氣溶膠生成器懸置在所述腔室內。

10.根據權利要求9所述的煙彈，其中，所述密封元件配置為限定暴露所述第一內壁表面的孔口，其中，所述孔口在所述第三內表面和所述第四內表面之間延伸。

11.根據權利要求1至10中任一項所述的煙彈，其中，所述氣溶膠生成器包括電阻加熱器。

12.根據權利要求11所述的煙彈，其中，所述電阻加熱器包括芯部和線圈加熱器。

13.一種用于使氣溶膠生成材料氣溶膠化的氣溶膠輸送系統，所述氣溶膠輸送系統包括根據權利要求1至12中任一項所述的煙彈。

14.一種用于氣溶膠輸送系統的煙彈裝置，所述煙彈裝置包括：

15.一種提供用于氣溶膠輸送系統的煙彈的方法，所述方法包括：

技術總結
本公開涉及一種用于氣溶膠輸送系統的煙彈，該煙彈包括殼體，該殼體包括部分地限定煙彈的外部形狀的第一外壁部分，以及用于從氣溶膠生成材料生成用于吸入的氣溶膠的氣溶膠生成器，其中，氣溶膠生成器設置在至少部分地由第一外壁部分限定的腔室中，其中，第一外壁部分限定腔室的第一內表面，并且其中，氣溶膠生成器與第一內表面分離。

技術研發人員：許曉楓,劉紅強,王帥
受保護的技術使用者：尼科創業貿易有限公司
技術研發日：
技術公布日：2025/4/28
