本技術涉及烤煙房，尤其涉及一種可提高熱效率的烤煙房。

背景技術：

1、烤煙房是烤煙生產中不可缺少的基本設備，煙葉經過烤煙房內烘烤調制后，便顯現出烤煙特有的色、香、味、型，成為符合卷煙工業需要的優質原料。

2、如公告號為cn220831887u的專利中所公開的一種可提高熱效率的烤煙房，其包括底座，現有技術中雖然避免了熱量的浪費，但是熱量大多過于集中，不能夠分散烘烤，容易導致煙葉受熱不均，從而影響烤煙房的烤煙質量。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在熱量大多過于集中，不能夠分散烘烤，容易導致煙葉受熱不均，從而影響烤煙房的烤煙質量的缺點，而提出的一種可提高熱效率的烤煙房。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種可提高熱效率的烤煙房，包括底板和烤煙室，所述烤煙室固定連接在底板的上表面，所述烤煙室的頂部和底部均設有為空腔狀態的第二儲熱室和第一儲熱室，所述烤煙室的兩側內壁均固定連接有多個輸氣管，多個所述輸氣管的頂端和底端分別與第二儲熱室和第一儲熱室相連通，所述底板的上表面設有用于向第二儲熱室和第一儲熱室內輸送熱氣的送氣組件，多個所述輸氣管的一側均固定連接有掛煙支架，所述烤煙室的頂部內壁開設有多個與第二儲熱室相連通的出熱口，所述烤煙室的底部內壁開設有多個與第一儲熱室相連通的出熱孔，所述烤煙室的頂部內壁設有對出熱口進行遮擋的移動組件，使出熱口和出熱孔的出熱量得到改變。

4、進一步的，所述送氣組件包括熱泵機組，所述熱泵機組固定連接在底板的上表面，所述熱泵機組出風口的一端固定連接有進氣管，且進氣管與第二儲熱室相連通。

5、進一步的，所述移動組件包括多個滑道，多個所述滑道均固定連接在烤煙室的頂部內壁，相對立的兩個所述滑道內均滑動連接有調節擋塊，使調節擋塊對出熱口進行遮擋。

6、進一步的，多個所述滑道均勻對稱的分布在烤煙室的頂部內壁，且每相對立的兩個所述滑道位于出熱口的兩側。

7、進一步的，所述調節擋塊的底部固定連接有用于拉動調節擋塊移動的撥動柱。

8、進一步的，所述第二儲熱室內靠近進氣管的位置固定連接有分流板。

9、進一步的，所述烤煙室的一側鉸接有兩個密封門。

10、進一步的，所述烤煙室的頂部外壁固定連接有頂蓋。

11、本實用新型的有益效果為：

12、1.通過第一儲熱室和第二儲熱室的配合使用，第一儲熱室和第二儲熱室分別位于烤煙室的底部和頂部，分別通過出熱孔和出熱口進行出熱，從而可以使煙葉從頂部和底部進行受熱，提高烤煙房的熱效率，同時可以使熱量進行均勻分布，避免熱量過于集中，使煙葉進行均勻受熱，提高了烤煙房的烤煙質量。

13、2.通過移動組件的設置，移動組件可以對出熱口進行遮擋，從而可以改變出熱口的出熱量，當出熱口的出熱量改變后，由于第一儲熱室和第二儲熱室通過輸氣管進行連通，因此出熱孔的出熱量也會發生改變，從而可以調節出熱口和出熱孔的出熱量，使出熱口和出熱孔進行均勻的出熱，提高了烤煙房的使用效果。

14、3.通過分流板的設置，在熱氣進入到第二儲熱室內時，分流板會對熱氣進行分流，從而使熱氣均勻的分布在第二儲熱室內，提高熱氣的輸送效果。

技術特征：

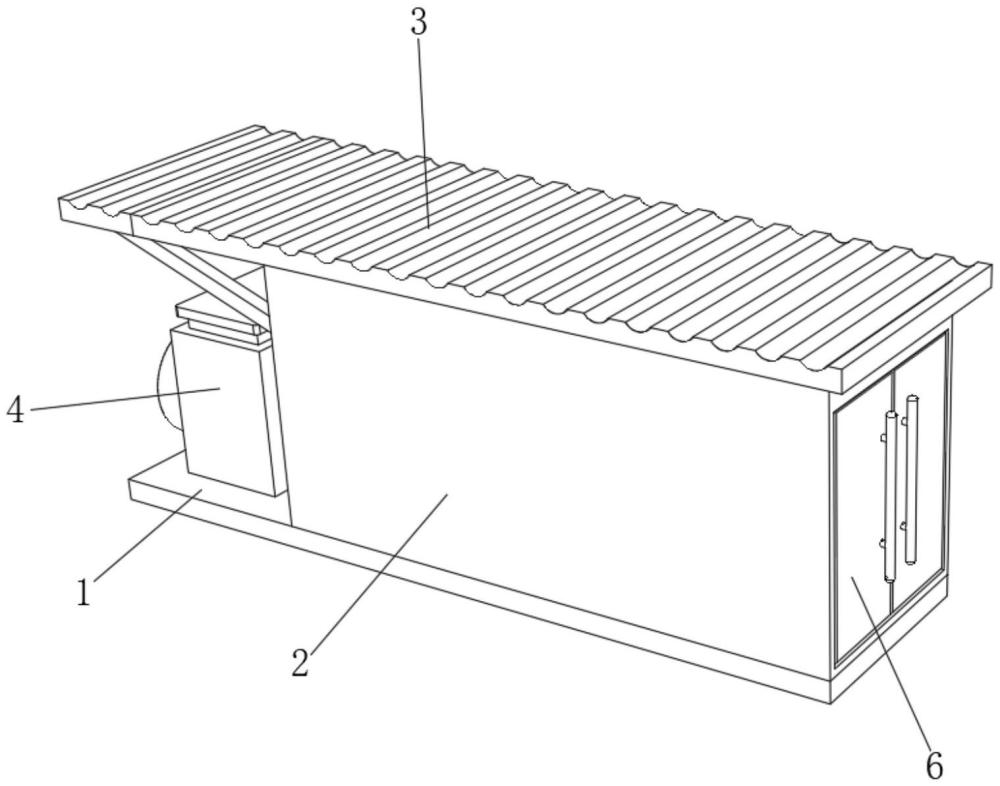

1.一種可提高熱效率的烤煙房，包括底板(1)和烤煙室(2)，其特征在于，所述烤煙室(2)固定連接在底板(1)的上表面，所述烤煙室(2)的頂部和底部均設有為空腔狀態的第二儲熱室(8)和第一儲熱室(7)，所述烤煙室(2)的兩側內壁均固定連接有多個輸氣管(14)，多個所述輸氣管(14)的頂端和底端分別與第二儲熱室(8)和第一儲熱室(7)相連通，所述底板(1)的上表面設有用于向第二儲熱室(8)和第一儲熱室(7)內輸送熱氣的送氣組件，多個所述輸氣管(14)的一側均固定連接有掛煙支架(16)，所述烤煙室(2)的頂部內壁開設有多個與第二儲熱室(8)相連通的出熱口(9)，所述烤煙室(2)的底部內壁開設有多個與第一儲熱室(7)相連通的出熱孔(15)，所述烤煙室(2)的頂部內壁設有對出熱口(9)進行遮擋的移動組件，使出熱口(9)和出熱孔(15)的出熱量得到改變。

2.根據權利要求1所述的一種可提高熱效率的烤煙房，其特征在于，所述送氣組件包括熱泵機組(4)，所述熱泵機組(4)固定連接在底板(1)的上表面，所述熱泵機組(4)出風口的一端固定連接有進氣管(5)，且進氣管(5)與第二儲熱室(8)相連通。

3.根據權利要求1所述的一種可提高熱效率的烤煙房，其特征在于，所述移動組件包括多個滑道(10)，多個所述滑道(10)均固定連接在烤煙室(2)的頂部內壁，相對立的兩個所述滑道(10)內均滑動連接有調節擋塊(11)，使調節擋塊(11)對出熱口(9)進行遮擋。

4.根據權利要求3所述的一種可提高熱效率的烤煙房，其特征在于，多個所述滑道(10)均勻對稱的分布在烤煙室(2)的頂部內壁，且每相對立的兩個所述滑道(10)位于出熱口(9)的兩側。

5.根據權利要求3所述的一種可提高熱效率的烤煙房，其特征在于，所述調節擋塊(11)的底部固定連接有用于拉動調節擋塊(11)移動的撥動柱(12)。

6.根據權利要求1所述的一種可提高熱效率的烤煙房，其特征在于，所述第二儲熱室(8)內靠近進氣管(5)的位置固定連接有分流板(13)。

7.根據權利要求1所述的一種可提高熱效率的烤煙房，其特征在于，所述烤煙室(2)的一側鉸接有兩個密封門(6)。

8.根據權利要求7所述的一種可提高熱效率的烤煙房，其特征在于，所述烤煙室(2)的頂部外壁固定連接有頂蓋(3)。

技術總結
本技術公開了一種可提高熱效率的烤煙房，包括底板和烤煙室，所述烤煙室固定連接在底板的上表面，所述烤煙室的頂部和底部均設有為空腔狀態的第二儲熱室和第一儲熱室，所述烤煙室的兩側內壁均固定連接有多個輸氣管，多個所述輸氣管的頂端和底端分別與第二儲熱室和第一儲熱室相連通。本技術使煙葉從頂部和底部進行受熱，提高烤煙房的熱效率，同時可以使熱量進行均勻分布，避免熱量過于集中，使煙葉進行均勻受熱，提高了烤煙房的烤煙質量，而且可以調節出熱口和出熱孔的出熱量，使出熱口和出熱孔進行均勻的出熱，提高了烤煙房的使用效果，還可以使熱氣均勻的分布在第二儲熱室內，提高熱氣的輸送效果。

技術研發人員：周沖,周新偉
受保護的技術使用者：湖南漢唐農業股份有限公司
技術研發日：20240617
技術公布日：2025/4/28
