本申請涉及電子霧化，特別是涉及電子霧化器及電子霧化裝置。

背景技術：

1、電子霧化器又名電子煙，是一種將儲液倉內的霧化液通過霧化模塊加熱生成氣溶膠供用戶吸食以模擬吸煙感覺的裝置。在電子霧化器的工作過程中，隨著儲液倉內的霧化液被霧化模塊消耗，儲液倉內會形成負壓，從而儲液倉向霧化模塊的供液受到限制，容易發生霧化模塊干燒的現象，影響用戶體驗。

技術實現思路

1、基于此，有必要針對目前儲液倉內形成負壓導致霧化模塊缺液干燒的問題，提供一種電子霧化器及電子霧化裝置。

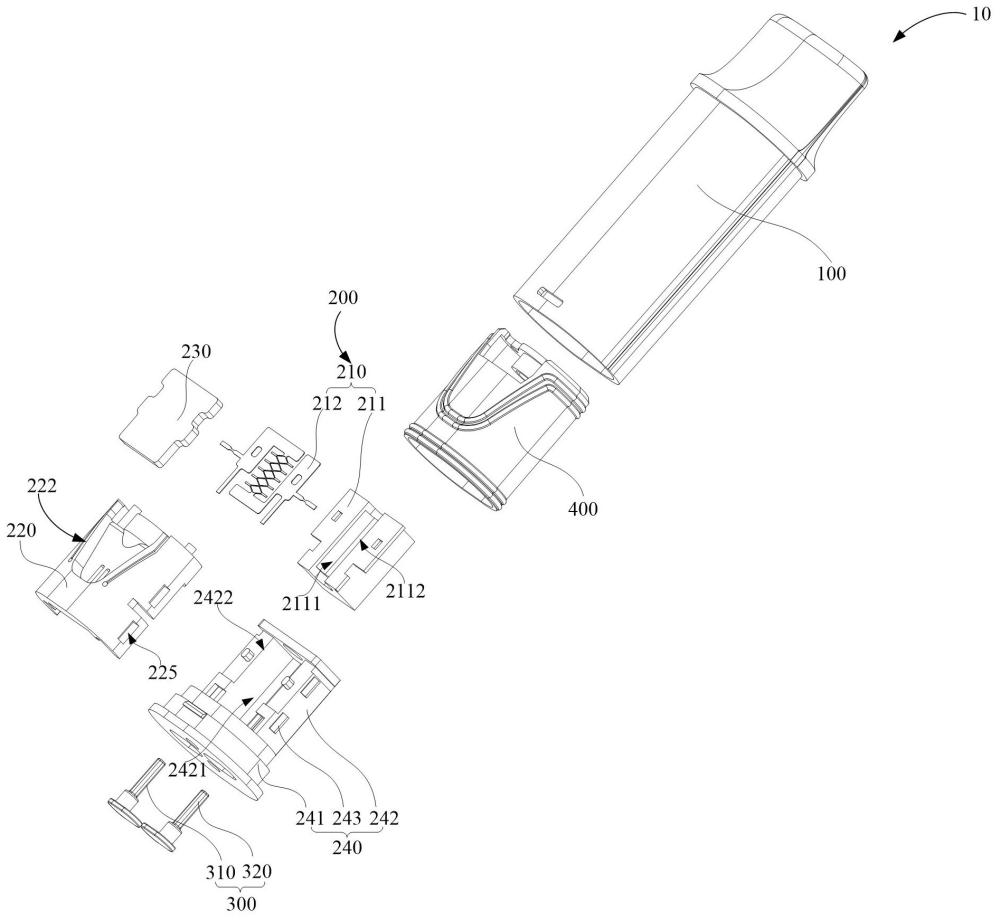

2、一種電子霧化器器，其特征在于，包括：

3、外殼，其內部具有導通管和用于儲存霧化液的儲液倉；

4、霧化模塊，包括霧化組件、氣道密封件及導液體，所述霧化組件與所述導通管相連通，所述氣道密封件設于所述外殼的內壁與所述霧化組件之間，所述氣道密封件具有與所述霧化組件相連通的安裝腔，所述氣道密封件上還開設有連通所述安裝腔與所述儲液倉的回氣結構及進液孔，所述導液體為多孔結構且設于所述回氣結構，所述導液體自身吸附有所述霧化液時，所述導液體遮蓋所述回氣結構，所述導液體吸附的所述霧化液被霧化時，所述導液體暴露所述回氣結構。

5、在其中一個實施例中，所述回氣結構包括至少一個回氣通道，所述回氣通道包括回氣通孔及第一回氣槽，所述回氣通孔貫穿所述氣道密封件以連通所述安裝腔與所述儲液倉，所述第一回氣槽開設于所述氣道密封件中朝向所述外殼的內壁的一側，所述第一回氣槽的一端延伸至所述回氣通孔，所述第一回氣槽的另一端延伸至所述氣道密封件的頂端。

6、在其中一個實施例中，所述回氣通道的數量為兩個，兩個所述回氣通道間隔設置于所述進液孔的左右兩側。

7、在其中一個實施例中，所述回氣結構還包括第二回氣槽，所述第二回氣槽開設于所述安裝腔的內壁，所述第二回氣槽的兩端分別延伸至兩個所述回氣通孔。

8、在其中一個實施例中，所述氣道密封件中朝向所述外殼的內壁的一側開設有進液空間，所述進液孔設置于所述進液空間內。

9、在其中一個實施例中，所述電子霧化器還包括支架密封件，所述支架密封件罩設于所述霧化模塊，所述支架密封件的外壁與所述外殼的內壁密封設置，所述支架密封件開設有流通口，所述流通口連通所述進液空間和所述儲液倉，所述流通口還與所述回氣結構相連通。

10、在其中一個實施例中，所述霧化組件包括導液支架及發熱片，所述導液支架具有用于與所述導通管插接的霧化腔，所述導液支架還開設有與所述霧化腔相連通的第一安裝口，所述發熱片設置于所述第一安裝口，且所述發熱片與所述導液體貼合。

11、在其中一個實施例中，所述導液體與所述發熱片呈弧形貼合。

12、在其中一個實施例中，所述導液體為片狀的導油棉。

13、上述電子霧化器，通過設置導液體為多孔結構，導液體自身吸附有霧化液后遮蓋回氣結構，以保證未啟動電子霧化器時，經進液口流向導液體的霧化液浸入了導液體，使得導液體對回氣結構進行密封，阻止儲液倉繼續供液造成的漏液；通過設置導液體吸附的霧化液被霧化時暴露回氣結構，以保證啟動電子霧化器時，導液體上的霧化液被霧化組件加熱揮發，多孔結構的導液體不會對回氣結構形成密封，外部空氣可以從導通管到達回氣結構，回氣結構將外部空氣導流至儲液倉內以消除負壓，使得儲液倉繼續供液流入霧化組件，防止霧化組件干燒。

14、本申請還提供了一種電子霧化裝置，包括電源模塊及上述任一實施例所述電子霧化器，所述電源模塊與所述電子霧化器電性連接。

技術特征：

1.一種電子霧化器，其特征在于，包括：

2.根據權利要求1所述的電子霧化器，其特征在于，所述回氣結構包括至少一個回氣通道，所述回氣通道包括回氣通孔及第一回氣槽，所述回氣通孔貫穿所述氣道密封件以連通所述安裝腔與所述儲液倉，所述第一回氣槽開設于所述氣道密封件中朝向所述外殼的內壁的一側，所述第一回氣槽的一端延伸至所述回氣通孔，所述第一回氣槽的另一端延伸至所述氣道密封件的頂端。

3.根據權利要求2所述的電子霧化器，其特征在于，所述回氣通道的數量為兩個，兩個所述回氣通道間隔設置于所述進液孔的左右兩側。

4.根據權利要求3所述的電子霧化器，其特征在于，所述回氣結構還包括第二回氣槽，所述第二回氣槽開設于所述安裝腔的內壁，所述第二回氣槽的兩端分別延伸至兩個所述回氣通孔。

5.根據權利要求1所述的電子霧化器，其特征在于，所述氣道密封件中朝向所述外殼的內壁的一側開設有進液空間，所述進液孔設置于所述進液空間內。

6.根據權利要求5所述的電子霧化器，其特征在于，所述電子霧化器還包括支架密封件，所述支架密封件罩設于所述霧化模塊，所述支架密封件的外壁與所述外殼的內壁密封設置，所述支架密封件開設有流通口，所述流通口連通所述進液空間和所述儲液倉，所述流通口還與所述回氣結構相連通。

7.根據權利要求1所述的電子霧化器，其特征在于，所述霧化組件包括導液支架及發熱片，所述導液支架具有用于與所述導通管插接的霧化腔，所述導液支架還開設有與所述霧化腔相連通的第一安裝口，所述發熱片設置于所述第一安裝口，且所述發熱片與所述導液體貼合。

8.根據權利要求7所述的電子霧化器，其特征在于，所述導液體與所述發熱片呈弧形貼合。

9.根據權利要求1所述的電子霧化器，其特征在于，所述導液體為片狀的導油棉。

10.一種電子霧化裝置，其特征在于，包括電源模塊及權利要求1-9任一項所述的電子霧化器，所述電源模塊與所述電子霧化器電性連接。

技術總結
本申請涉及一種電子霧化器及電子霧化裝置。電子霧化器包括外殼和霧化模塊，外殼內部具有導通管和用于儲存霧化液的儲液倉；霧化模塊包括霧化組件、氣道密封件及導液體，霧化組件與導通管相連通，氣道密封件設于外殼的內壁與霧化組件之間，氣道密封件具有與霧化組件相連通的安裝腔，氣道密封件開設有連通安裝腔與儲液倉的回氣結構及進液孔，導液體為多孔結構且設于回氣結構，導液體自身吸附有霧化液時遮蓋回氣結構，導液體吸附的霧化液被霧化時暴露回氣結構。使得外部空氣從出氣通道達到回氣結構，回氣結構再將外部空氣導流至儲液倉內以消除負壓，儲液倉向霧化組件供液順暢。

技術研發人員：請求不公布姓名
受保護的技術使用者：深圳市致遠智創科技有限公司
技術研發日：20240419
技術公布日：2025/4/28
