本發明涉及箱包，更具體地說，涉及具有電子密碼鎖定裝置的手提箱。

背景技術：

一些硬質的箱包通常采用機械鑰匙開啟的鎖具或機械密碼開啟的鎖具，采用機械鑰匙開啟的鎖具，鎖和鑰匙結構簡單，很容易被相似的鑰匙或工具開啟；而機械密碼開啟的鎖具，不僅密鑰量較少，而且開鎖操作也比較繁瑣。上述兩種鎖通常都是設在提手中間的狹小空間，使用操作很不方便。

也有一些箱包采用電子密碼鎖具，例如，申請人Presto Lock,Inc在專利 US4495540中揭示了一種具有電子密碼鎖定裝置的手提箱，該手提箱包括設在提手一側的面板，該面板包括一個顯示器件和幾個密碼輸入鍵，在提手另一側，設置了一個水平方向操作的機械開關，在輸入了正確開鎖密碼后，可以撥動機械開關打開箱鎖；如果輸入了錯誤的密碼或未輸入密碼，則不能撥動機械開關。專利號為DE3242119A的德國專利公開了一種具有電子密碼控制手提箱，該手提箱與上述美國專利相似，也包括一個設在提手一側的密碼輸入鍵盤，以及設在箱蓋上的鎖鉤和設在箱體上與鎖鉤相配的鎖扣。當輸入正確的開鎖密碼后，設在箱體內電動機構致動鎖扣，使之與鎖鉤脫扣。專利US4426862中揭示了一種用于提箱的電子鎖定裝置，該鎖定裝置的面板設在提手之下的箱體面上，還包括設在兩個邊鎖上的開鎖按鈕，在正確的輸入密碼被確認后，向外推撥邊鎖上的按鈕后打開箱蓋。

上述三個技術方案中，用于控制鎖定裝置的面板或鍵盤都是設在箱體安裝提手的立面上，開箱的時候，需要先將手提箱立起來輸入密碼，然后再把手提箱水平放置，才能打開箱蓋，除非先把手提箱水平地放在較高的桌面上，然后輸入密碼打開箱蓋。此外，箱體安裝提手的面空間狹小，往往造成機械鎖定裝置和電子控制裝置布置和安裝困難，嚴重制約了具有電子密碼控制的手提箱的廣泛應用。

技術實現要素：

本發明的目的在于，提供一種面板裝置安裝在箱蓋頂面的，與設在箱體的機械鎖定裝置無電連接、通過機械按鈕致動設在箱體上的機械鎖定裝置的手提箱。

本發明的內容包括：

一種具有電子密碼鎖定裝置的手提箱，包括：一個箱體，一個與箱體鉸鏈的箱蓋，對稱設在箱蓋上的一對鎖鉤，一對設在箱體上可容納鎖鉤的第一缺口，還包括一個設在箱蓋外頂面上的第一鎖定裝置，設在第一鎖定裝置上的一組密碼輸入鍵和第一按鈕；一個設在箱體上的第二鎖定裝置，設在第二鎖定裝置上的與第一按鈕相對的第二按鈕裝置，以及一對接受第二按鈕裝置致動的鎖扣機構，第一鎖定裝置接收正確的開鎖密碼解除對第一按鈕的鎖定，第二按鈕裝置接受第一按鈕致動進而使鎖扣機構與鎖鉤脫鉤。

其中，所述第一鎖定裝置是一個面板裝置，它包括：一個電動機構，一個設在第一按鈕之下的撥動件，所述撥動件受電動機構致動從阻擋第一按鈕向下位移的第一位置轉動至容許第一按鈕向下位移的第二位置；所述第二按鈕裝置包括：一個設有第二缺口的鎖座，一個設在第二缺口內的按鈕座，一個設在按鈕座內的與第一按鈕相對的第二按鈕，對稱設在按鈕座內可以被第二按鈕致動的一對凸輪；所述鎖扣機構包括：對稱設在凸輪兩側受凸輪致動可在鎖座內滑動的一對滑板，設在滑板上的可以鉤住鎖鉤的鎖扣體，設在滑板和鎖扣體之間的第二圓柱彈簧；所述第一鎖定裝置還包括一個與第一按鈕固定的致動板，所述致動板從面板裝置底部伸出與第二按鈕相對。

其中，所述面板裝置包括面板和底板，所述電動機構和撥動件設在面板和底板之間，所述撥動件包括：一個輪轂和一個從輪轂延伸出的第一臂，設在輪轂上的第一齒和與第一齒相鄰的第一槽，設在輪轂上的樞軸，設在面板和底板上的與樞軸相配的盲軸孔，設在第一臂上的第一滑槽；所述電動機構包括：一個馬達，一個設在馬達軸上的傳動軸，一個自由端與傳動軸固定連接的第一圓柱彈簧，一個可在第一圓柱彈簧內軸向位移的隨動軸，一個設在隨動軸上的可旋進第一圓柱彈簧的柱銷，所述柱銷伸出于第一圓柱彈簧外圓的一端裝入第一滑槽；所述第一按鈕包括可進入第一槽的第一凸起，撥動件在第一位置，第一齒與第一凸起相對應，撥動件在第二位置，第一槽與第一凸相對應。

其中，所述第二按鈕包括：一個水平設置的承壓塊，一對設在承壓塊上的導向槽，一對垂直于承壓塊的立板，一個連接一對立板的橫板；所述按鈕座包括：一個可容納承壓塊的第三缺口，一對與導向槽滑動配合的導向條，一對對稱設于導向條外側的鉸鏈腔；所述凸輪包括：一個與位于鉸鏈腔的第一凸緣和一個與承壓塊下沿相抵的第二凸緣，以及一個與滑板的端部相抵的第三凸緣。

其中，所述面板包括與箱蓋頂面平行的第一平面和與箱蓋立面平行的第二平面，在所述箱蓋頂面與立面交界居中的位置設有可裝入面板裝置的第四缺口，在所述第四缺口的立面上設有向內側凸出一個傾角且其端部向下的彈性凸起，在面板對應于彈性凸起的位置上設有與彈性凸起相配的第二凸起，面板裝置裝入第一缺口后，所述彈性凸起的端部與第二凸起相抵。

其中，包括一個嵌入第四缺口并且固定于第四缺口內立面的邊框，以及所述彈性凸起是設在邊框內立面上的端部向下的彈性片，所述面板裝置裝入該邊框內后，所述彈性片的端部與面板第二凸起相抵。

其中，包括設在鎖座上的可以使用鑰匙致動第二按鈕使鎖扣與鎖鉤脫扣的鎖頭。

其中，包括一個設在箱體上的前蓋板，對稱設在前蓋板上的可穿過箱體前壁的固定柱，一對設在鎖座上的與固定柱相配的安裝孔，一個設在前蓋板上可露出鎖頭前端面的鎖孔，一對對稱設在鎖孔兩側的矩形孔，以及一對可裝入所述矩形孔并與之鉸鏈的壓扣板。

其中，還包括設在箱蓋內的與面板裝置電連接的電源裝置，所述電源裝置包括疊層電池和用于固定層壓電池的固定架，所述固定架包括一個固定在箱蓋內表面的底座，一個與底座端部鉸鏈的上蓋，設在上蓋上的鉸鏈孔，一個與所述鉸鏈孔相配的鉸鏈軸，一個設在鉸鏈柱上的偏置彈簧，所述上蓋內表面與疊層電池部分外表面吻合，所述偏置彈簧的第一個自由端卡設在底座上，第二自由端與上蓋平面相抵。

其中，所述偏置彈簧為圓柱扭簧，圓柱扭簧包括圈簧，該圈簧的第一自由端沿圈簧軸線垂直方向伸出后折成一個抵于上蓋的半矩形框，第二自由端伸出圈簧后回折成一個與圈簧軸線平行的抵在底座上的桿，所述底座包括第三平面和第三立面，所述第三立面上端部卷設成一個可容納圈簧的圓管，在第三平面和第三立面設有與疊層電池外表面接觸的凸條和用于將底座固定在箱蓋上的固定孔，所述上蓋包括：一對設在前端的內表面與疊層電池外沿吻合的爪，一對設在后端的設有鉸鏈孔的圓柱，一對設在爪和圓柱之間的第二臂，以及設在一對第二臂之間的可壓住疊層電池外平面的平板。

優選的，所述箱體和箱蓋是具有金屬框架的木箱和木箱蓋。

另一優選的，所述箱體和箱蓋是整體注塑的箱體和箱蓋。

采用本發明的技術方案，可以取得以下有益技術效果：

1．本發明采用將面板裝置設在箱蓋頂面的結構，通過在面板上設置和輸入開鎖密碼控制面板上的機械按鈕，再通過豎直向下按動機械按鈕，向下致動設在箱體上的機械鎖定裝置使該鎖定裝置的鎖扣與設在箱蓋上的鎖鉤脫鉤。如此的結構方式不僅極大地方便了使用者的開鎖操作和更換密碼操作，而且由于電子密碼鎖的密鑰量遠大于機械滾輪密碼鎖的密鑰量，因此顯著地提高了手提箱鎖定裝置的安全可靠性。

2.采用電子控制部分和機械鎖定裝置分別設置在箱蓋和箱體的結構，不僅解決了電子控制部分和機械鎖定裝置集中安裝在箱體前立面所造成的難以布置和安裝的問題，而且由于電子控制部分和機械鎖定部分之間沒有電連接，更有利于維護和維修。

3.采用在第二按鈕下方安裝超控鎖頭的技術方案，可以滿足在特殊情況下開箱的需求。

4.所采用的疊層電池固定架技術方案，結構簡單實用，可牢固地固定疊層電池，而且可快捷地更換電池。

5.本發明結構簡單緊湊，操作方便，安全性高，具有較廣泛的適用性。

附圖說明

圖1是本發明實施例在箱蓋處于關閉狀態的立體結構示意圖。

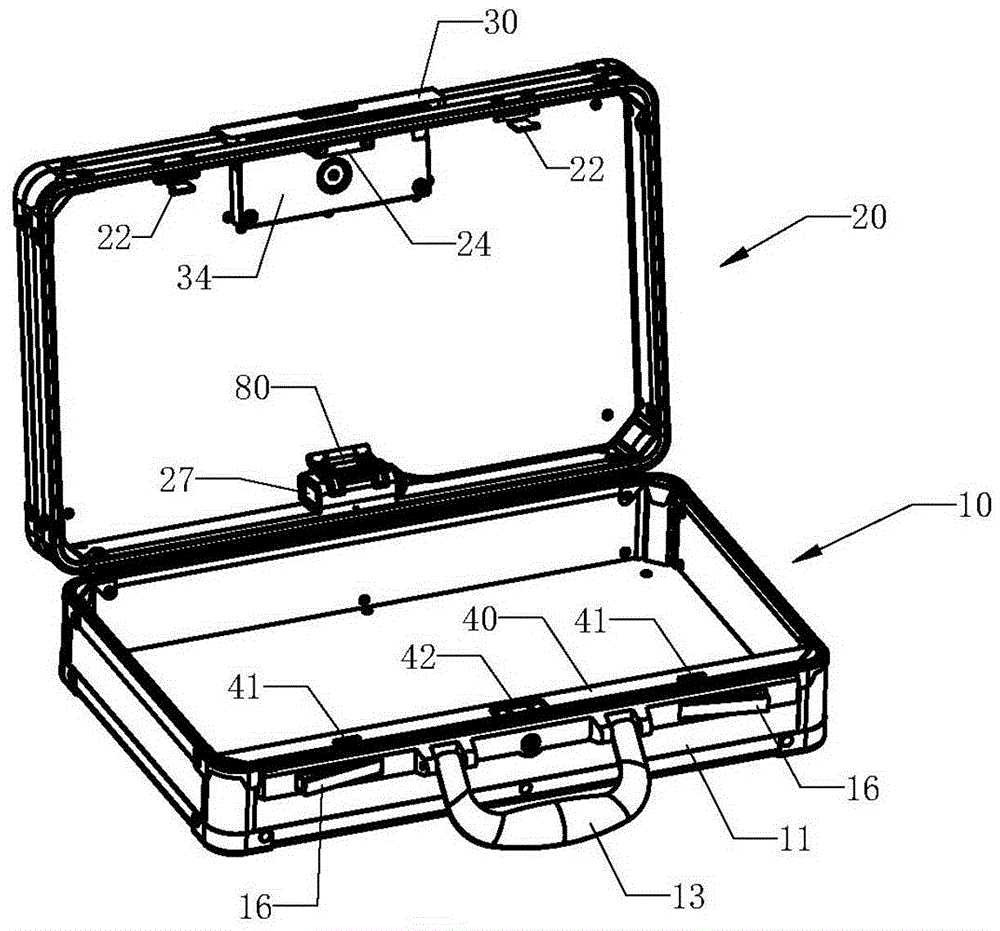

圖2是本發明實施例在箱蓋處于打開狀態的立體結構示意圖。

圖3是本發明實施例的立體結構分解示意圖。

圖4是本發明實施例的面板裝置立體結構分解示意圖。

圖5是本發明實施例的箱鎖立體結構分解示意圖。

圖6是本發明實施例的電池固定架的立體結構示意圖。

圖7是本發明實施例的電池固定架的立體結構分解示意圖.。

具體實施方式

為了讓本領域的技術人員能夠進一步了解本發明，以下結合附圖和優選的實施例予以詳細說明。

圖1、圖2及圖4示出了本發明實施例的手提箱的結構，該手提箱是硬質材料制成的，可以是加金屬邊框的木箱，也可以是合成材料注塑的塑料箱，當然也可以是金屬箱。與現有的手提箱相比，明顯的區別在于，第一鎖定裝置即面板裝置30是裝在箱蓋20的頂面21上的，它包括一組密碼輸入鍵和第一按鈕33。從側面看，面板裝置30是具有兩個平面的L形，它的第一平面35的背面緊貼箱蓋20的頂面21，第二平面36的背面緊貼于箱蓋20的前立面，五個并排的密碼輸入鍵32裝在第一平面35上，第一按鈕33裝在第一平面35與第二平面36交界線中部，該按鈕具有向下的行程，也就是說它被豎直地按下。

如圖3所示，箱蓋20安裝面板裝置30的位置是第四缺口25，在該第四缺口25內嵌有一個金屬或塑料的邊框26，該邊框26覆蓋了第一缺口25的內表面，從工藝上考慮，設置該邊框26可以保證第一缺口25的尺寸和表面平整度。在邊框26上設有三個彈性片23，彈性片23的開口或端部是向下的，在面板裝置30與第四缺口25相接觸的面上設有與三個彈性片位置相對應的凸起（圖中為示出），當面板裝置30裝入第四缺口25后，三個彈性片的端部抵住該凸起，將面板裝置30穩妥固定。

從圖1至圖5可以看出，第二鎖定裝置即箱鎖40包括固定在箱體10的前立面11內側的鎖座45，設在鎖座45中部的第二按鈕裝置，該第二按鈕裝置包括按鈕座47和第二按鈕44以及一對可以被第二按鈕44致動的第一凸輪60，在第二按鈕裝置兩側設有鎖扣機構3。箱鎖40還包括一個設有固定柱18的前蓋板14，固定柱18從箱體10前壁穿進后與鎖座45的固定孔固定。與現有技術中的箱鎖結構不同，鎖座45安裝后除了向上露出兩個容納鎖鉤22進入和退出的第一缺口41外，還有一個設在中間的向上露出的第二缺口42，按鈕座47設在第二缺口42內，第二按鈕44設在按鈕座47的第三缺口43內，它的頂面正好與第一按鈕33相固定的致動板24相對。由此可見，本實施例的箱鎖40是由設在箱蓋20上的第一按鈕33致動的，這一點與現有技術中箱鎖的致動來自水平方向完全不同。與現有技術中的手提箱相同之處在于：前蓋板14設在箱體10外立面11上，提手13設在前蓋板14的中部，用于恢復鎖定鎖扣體66位置的一對壓扣板16設在提手13的兩側。

圖4示出了面板裝置30的結構，面板裝置30包括面板31和底板34，設在面板31與底板34之間的電動機構50是一個可以將馬達51旋轉運動轉換為直線運動的馬達組件，它包括設在馬達軸上的傳動軸52，一個固定在傳動軸的第一圓柱彈簧53，一個可在第一圓柱彈簧53內圓內軸向位移的隨動柱54，一個垂直地設在隨動柱上的可旋進第一圓柱彈簧53的柱銷55，一個設在第一按鈕33與底板34之間的可在一個預設角度范圍內轉動的撥桿56，該撥桿56包括輪轂和從輪轂伸出的第一臂57，在輪轂上設有兩端伸出的樞軸69，在面板31的支座上和底板34上分別設有與樞軸69的兩個軸端相配的盲軸孔88和盲軸孔68，撥桿56可繞這兩個盲軸孔轉動。在第一臂57上設有裝可入柱銷頭部的第一滑槽59，在輪轂外圓上間隔地設有三個凸起的第一齒37和三個第一槽38，第一按鈕33上設有三個可進入第一槽38的第一凸起（圖中未示出），撥桿56在第一位置，第一齒37與第一凸起相抵，阻擋第一按鈕33向下位移，撥桿56在第二位置，第一槽38與第一凸起對準，第一按鈕33被按下時，第一凸起進入第一槽38，這樣就實現了對第一按鈕33的控制。在第一按鈕33上設置了一個可從底板34伸出的致動板24，第一按鈕33致動板24的端面與第二按鈕44可以面對面的接觸。在面板31和底板34之間還裝有一個電路板19，密碼輸入鍵32和光信號指示器39裝在電路板19上。

圖5示出了箱鎖40的結構，從圖5中可以看到，按鈕座47裝在第二缺口42內，而第二按鈕44則裝在按鈕座47頂面的第三缺口43內，第二按鈕44包括水平設置的承壓塊48和向下延伸出的一對立板6，在承壓塊48上設有豎直的導向槽46，在按鈕座47內設有與導向槽46滑動配合的導向條49和設在導向條49兩側的鉸鏈腔8。在按鈕座47下方兩側是對稱設置在鎖座45內的鎖扣機構3，鎖扣機構3包括設在鎖座45內并可在鎖座內滑動的一對滑板64，一對設在滑板64上的鎖扣體66，設置在滑板64和鎖扣體66之間的第二圓柱彈簧65。第一凸輪60包括一個與鉸鏈腔8鉸鏈的第一凸緣61和一個與承壓塊48底部相抵的第二凸緣62以及一個與滑板64端部67相抵的第三凸緣63。在鎖定位置，由于第二圓柱彈簧65是被偏置的，第二圓柱彈簧65的偏置力通過滑板64和第一凸輪60傳遞后使承壓塊48頂在按鈕座47的第三缺口43內沿，并使第二按鈕44部分地露出于第二缺口42，鎖扣體66處于鎖鉤22相鉤位置。當?shù)诙粹o44被第一按鈕33按下，位于承壓塊48下的第二凸緣62受力使第一凸輪60轉動，與第三凸緣63相抵的滑板64端部67受推力向外滑動，滑板64通過第二圓柱彈簧65推動鎖扣體66與鎖鉤22脫鉤。

如圖5所示，在鎖座45中部，也是提手13后面裝有一個鎖頭4，插入鑰匙后可轉動鎖芯，鎖芯后端裝有偏心軸5，該偏心軸5伸進第二按鈕44的立板6之間，搭在第二按鈕44的橫板9上，偏心軸5轉動可使第二按鈕44向下位移，使第一凸輪60轉動，進而推動滑板64向外側位移，使鎖扣體66與鎖鉤22脫扣。裝這個鎖芯的目的是方便在特殊情況下使用該鎖芯的鑰匙打開提手箱。所說的特殊情況是，或者使用者忘記了開鎖密碼，或者面板裝置30發生故障，或者電池27電量嚴重不足導致面板裝置30無法運行。設置鎖頭4還有提供了一種選擇，如果使用者需要，可以將這個鎖頭換成一把海關鎖。

從圖5可以看到，前蓋板中部設有一個鎖孔12，用于露出機械鎖芯鑰匙孔，在鎖孔12兩側還對稱設有一對矩形孔17，壓扣板16可裝入所述矩形孔17并與之鉸鏈。

從圖2和圖3可以看到，在箱蓋20設置鉸鏈（合頁）的面內設有為面板裝置30提供電源的疊層電池27，從面板裝置30引出一端導線28，該導線28與電池連接的一端設有與疊層電池27相配的電池扣29，將電池扣29扣合在電池端子上就完成了面板裝置30與電源的電連接。

圖6和圖7示出了電池固定架80的結構，結合圖2和圖3可以看出，疊層電池27外形接近矩形，所以固定架80合起來后要將疊層電池27彈性地半包圍起來，固定架80包括一個折彎90度的L形底座81和一個塑料上蓋70，還有一個圓柱扭簧75。底座81是用薄鋼板沖壓而成，它包括平面83和立面84，立面84的端部卷成一個突出于立面84頂端的圓管85，扭簧75的圈簧76裝進該圓管85中。在底座81上設有用于將底座81固定到箱蓋20表面上的通孔86，為了避免電池27與螺絲頭接觸，還在底座81的平面83和立面84上分別設有表面光滑的凸條82，在底座81的兩個側端設置有一對圓弧形的凸起87，該對凸起87正好在長度方向卡在疊層電池27底部上。上蓋70的前端對稱地設置了一對向下凸起的爪71，爪71內表面與疊層電池27外沿吻合，上蓋70的后端設有一對圓柱72，鉸鏈孔設在這對圓柱上，連接爪71和圓柱72的是第二臂74，在兩個臂74之間是橫梁73，該橫梁73是用手打開上蓋70的位置，從橫梁73向后端延伸出平板79。圓柱扭簧75包括圈簧76和它的兩個自由端，其中第一自由端77是一個伸出圈簧76外圓后又彎折成一個不封閉的半矩形框，第二自由端伸出圈簧后回折成一個與圈簧軸線平行的抵在底座上的桿。裝配時，先將圈簧76套裝在圓管85中，然后將鉸鏈柱89穿進鉸鏈孔和圈簧76中，再將第一自由端77搭在平板79上，第二自由端78抵在平面83上，扭簧75被偏置，于是，上蓋70和底座81通過扭簧75鉸鏈，并且上蓋70被圓柱扭簧75施與了朝底座81方向旋轉的偏置力，可以將疊層電池27彈性地牢固地固定在箱蓋20的內表面處。

本實施例開鎖和上鎖的過程如下：

當需要打開箱鎖40時，先通過面板31上的密碼輸入鍵32輸入預先設置的開鎖密碼，面板裝置30內設的程序判別密碼正確后驅動馬達51轉動，隨動柱54開始直線位移，同時柱銷55推動撥桿56從鎖定位置向開啟位置轉動，使處于阻擋第一按鈕33下行的第一齒37脫離阻擋位置，設在電路板19上的信號指示器39發出第一按鈕33解除鎖定的提示后，按下第一按鈕33，第二按鈕44受到第一按鈕33向下的推力后下移，推動第一凸輪60正向轉動，第一凸輪60又推動滑板64向外側位移，第二圓柱彈簧65受滑板64推動向外側位移，鎖扣體66受第二圓柱彈簧65推動向外側位移至與鎖鉤22脫鉤的位置；與此同時，鎖扣體66推動壓扣板16使其從前蓋板14的矩形孔17轉出一個角度，至此開鎖過程完成，可以動手打開箱蓋20。按下第一按鈕的外力撤銷后按鈕復位彈簧7將第一按鈕33復位。箱蓋20打開后，信號指示器39給出提示信號，電動機構60恢復對第一按鈕的鎖定后處于休眠待命狀態。

需要上鎖時，先蓋上箱蓋20，然后將壓扣板16推進矩形孔17中，鎖扣體66受壓扣板16按壓推力后向內側位移，第二圓柱彈簧65受壓縮推動滑板64向內側位移，第一凸輪60受滑板64推力反向轉動，并推動第二按鈕44向上復位，與此同時，鎖扣體66回到與鎖鉤22相鉤的位置，箱鎖40進入鎖定狀態。

上述實施例為本發明較佳的實施方案，除此之外本發明還可以其它方式實現，在不脫離本發明技術方案構思的前提下，任何其它顯而易見的替換均在本發明保護范圍之內。
