本發明涉及智能穿戴技術，更具體地說，涉及一種用于跑步過程中預警疲勞和損傷的方法。

背景技術：

目前市面上的鞋類穿戴類產品雖已出現了帶有加速度傳感器的智能鞋以及帶有壓力傳感器的鞋墊，并配合算法提供身體監測，但普遍缺乏有效方法能夠結合加速度傳感器與壓力傳感器采集到的數據來預警跑步者的運動疲勞和損傷。

技術實現要素：

針對現有技術的缺點，本發明的主要目的在于提供一種用于跑步過程中預警疲勞和損傷的方法，解決跑者在跑步時不能有效預警過度疲勞和損傷的問題。

為了實現上述目的，本發明的技術方案為：一種用于跑步過程中預警疲勞和損傷的方法，包括如下步驟：(1)同時或單獨使用安裝在鞋或鞋墊上的加速度傳感器和壓力傳感器陣列輸出跑者在跑步時的加速度數據與壓力數據；(2)通過數據采集處理模塊接收并處理所述加速度數據與壓力數據為數據信息；(3)將所述數據信息儲存于內置閃存或以藍牙傳輸至外部設備；(4)在所述外部設備對所述數據信息進一步處理后，形成預警過度疲勞與損傷的信息并在該外部設備中顯示。

作為本發明的一種改進，在步驟(3)中，所述存儲于所述內置閃存中的數據信息在一段時間后再通過藍牙傳輸至外部設備。

作為本發明的一種改進，在步驟(4)中，包括：(401)外部設備對數據信息依時間分段作處理；(402)通過壓力傳感器觀察即時的步態的變化大小；通過外部設備的GPS、加速度、壓力數據估算跑者的跑步距離及跑步速度；測量跑步時鞋底的加速度與壓力，并把測量信息轉換為離散數據，所得數據經處理后得到跑步過程中每一步的沖擊等級；(403)將一段時間內的沖擊等級、累積跑步距離、平均跑步速度、跑步時長作為評估跑步強度的因素；(404)通過步態的變化大小與跑步強度判斷是否需要發出預警。

在步驟(401)中，包括：當外部設備與鞋或鞋墊內的數據采集處理模塊連接時，每一步的加速度數據會被數據采集處理模塊處理，并生成一個沖擊力等級數據，所述沖擊力等級數據會被存儲于鞋或鞋墊內的閃存并被即時發送至外部設備顯示，壓力傳感器觸發狀態被實時發送至外部設備并顯示，同時所述壓力傳感器觸發狀態會被數據采集處理模塊處理生成步態信息并被發送到外部設備；當外部設備沒有與鞋或鞋墊內的數據采集處理模塊連接時，每一步的加速度和壓力數據會被所述數據采集處理模塊處理并生成一個沖擊力等級數據，所述沖擊力等級數據被存儲于鞋墊的閃存，壓力傳感器觸發狀態被數據采集處理模塊處理生成步態信息并存儲。

在步驟(403)中，以下任一情況出現均表示跑步強度過大：每周跑步距離達到一個閾值，該閾值由跑者的水平?jīng)Q定；著地沖擊力達到最高等級，并且持續時長大于30s；配速超出最近5次歷史紀錄最大值的30％；跑步時長超出最近5次歷史紀錄最大值的30％；跑步距離超出歷史紀錄的30％。

在步驟(404)中，以下任一情況出現均表示步態變化過大：步態發生交替變化，持續時長2分鐘；左右步態不一致，持續時長2分鐘；步頻方差大于當次跑步均值的30％。

與現有技術相比，本發明的方法通過多種傳感器采集數據，通過提取數據中與跑步疲勞和損傷相關的信息，用于預警跑者跑步時有可能出現的過度疲勞和損傷，從而減輕跑者受傷的風險。

附圖說明

下面結合附圖和具體實施方式，對本發明的結構及其有益技術效果進行詳細說明。

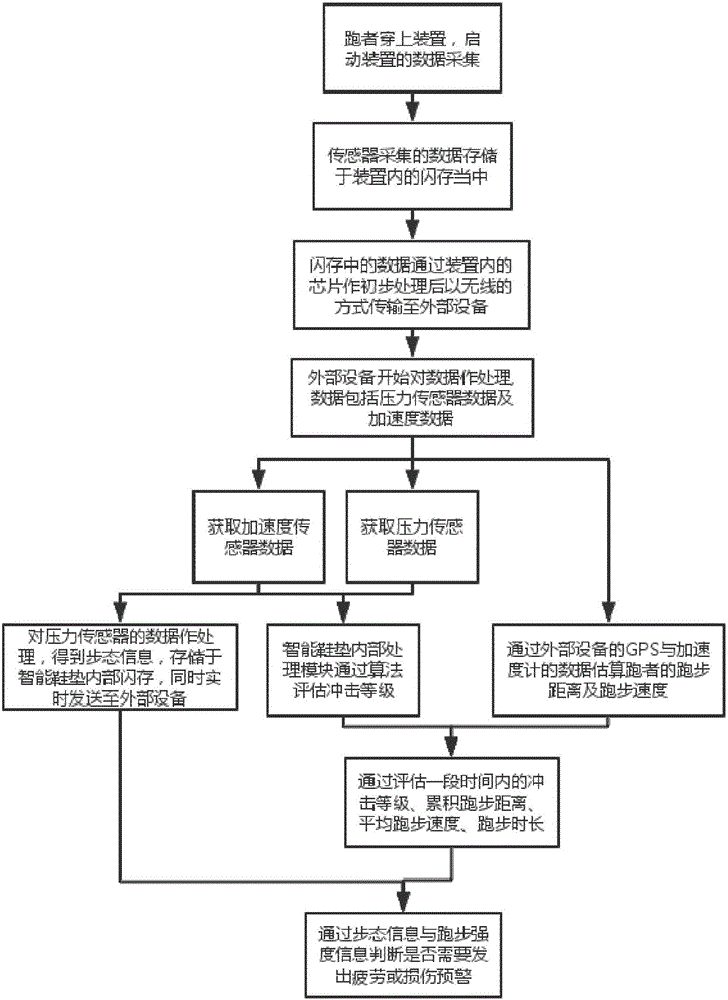

圖1為本發明的方法流程框圖。

圖2為應用本發明方法的裝置(鞋墊或鞋子)結構示意圖。

具體實施方式

為了使本發明的發明目的、技術方案及其有益技術效果更加清晰，以下結合附圖和具體實施方式，對本發明進行進一步詳細說明。應當理解的是，本說明書中描述的具體實施方式僅僅是為了解釋本發明，并非為了限定本發明。

請參閱圖1，本發明用于跑步過程中預警疲勞和損傷的方法包括如下步驟：一種用于跑步過程中預警疲勞和損傷的方法，包括如下步驟：(1)使用安裝在鞋或鞋墊上的加速度傳感器和壓力傳感器陣列輸出跑者在跑步時的加速度數據與壓力數據；(2)通過數據采集處理模塊接收并處理加速度數據與壓力數據為數據信息，將數據信息儲存于內置閃存；(3)存儲于所述內置閃存中的數據信息通過藍牙傳輸至外部設備；(4)外部設備對數據信息作即時處理；(5)通過壓力傳感器觀察即時的步態的變化大小；通過外部設備的GPS、加速度、壓力數據估算跑者的跑步距離及跑步速度；測量跑步時鞋底的加速度與壓力，并把測量信息轉換為離散數據，所得數據經處理后得到跑步過程中每一步的沖擊等級；(6)將一段時間內的沖擊等級、累積跑步距離、平均跑步速度、跑步時長作為評估跑步強度的因素；(7)通過步態的變化大小與跑步強度判斷是否需要發出預警。

請參閱圖2，在實際應用中，跑者穿上跑鞋，在跑鞋或鞋墊1內設置有加速度傳感器、壓力傳感器2和數據采集處理模塊3以及通信模塊。跑者通過手機或個人計算機啟動模塊的數據采集，并開始跑步，模塊采集到了跑者的加速度數據及壓力數據并通過內部芯片做處理，處理后的數據存儲于模塊內置的閃存中，采集一段時間后閃存中的數據會通過藍牙傳輸至外部設備，外部設備對數據作處理后把預警信息顯示給跑者。

根據上述說明書的揭示和教導，本發明所屬領域的技術人員還可以對上述實施方式進行適當?shù)淖兏托薷摹Ｒ虼耍景l(fā)明并不局限于上面揭示和描述的具體實施方式，對本發明的一些修改和變更也應當落入本發明的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本發明構成任何限制。
