本實用新型涉及一種箱包領域，具體涉及一種拉桿箱。

背景技術：

人們出差的時候會經常攜帶各種箱包，尤其是拉桿箱，由于其便捷、大容量以及結實耐用等特點成為了人們出差旅行必不可少的裝備。目前的拉桿箱有各種各樣的形狀以及顏色，一般用伸縮拉桿來推動箱包，在設計上沒有大的改進，主要的改進在于材料如金屬、布制、塑料等，又或者在箱包的形狀上進行改進，如手提橫式或者豎直式的。

上述的拉桿箱沒有從功能上進行擴展，人們經常會查看時間，如果不佩戴手表，經常需要拿出手機，但在攜帶拉桿箱的時候往往不便于拿手機，而且人們經常要出差前往不同的國家，本國與目的地國家的時間往往存在時差。

技術實現要素：

本實用新型所要解決的技術問題在于針對上述現有技術的不足，提供一種自充電、帶多功能顯示屏的拉桿箱。

為實現上述目的，本發明提供了如下技術方案：一種拉桿箱，包括箱體、穿設于箱體背面的伸縮桿及固定在箱體下端的萬向輪，其特征在于：所述箱體背面設有固定座，所述固定座壓設在伸縮桿上，所述固定座設有凹槽，所述凹槽中插嵌有底座，所述底座中間設有隔斷板，其兩端分別為矩形凹槽，所述隔斷板上設有通孔，所述底座一端的矩形凹槽插嵌有多功能顯示屏，所述多功能顯示屏包括外屏、顯示屏、控制模塊，所述外屏設于顯示屏表面，所述顯示屏底部連接有控制模塊，所述底座另一端的凹槽插嵌有太陽能電源箱體，所述太陽能電源箱體通過穿設在通孔中的連接線與控制模塊相連接。

上述的一種拉桿箱可進一步設置為：所述太陽能電源箱體內放置有太陽能電池板，所述太陽能電池板底部設有蓄電池及電源輸出裝置。

上述的一種拉桿箱可進一步設置為：所述底座相對于插嵌太陽能電源箱體的一端設有USB接口，所述USB接口表面設有USB接口防護塊。

上述的一種拉桿箱可進一步設置為：所述外屏材料為鋼化玻璃。

采用上述技術方案，提供了一種帶多功能顯示屏的拉桿箱，而雙面設有矩形凹槽的底座一面可以設置顯示屏模塊，另一面可以設置太陽能充電模塊，底座是雙面都可以插嵌在凹槽中的，因此當使用顯示屏時只需要將設有顯示屏的一面朝上，插嵌于該凹槽中，而當不使用或者需要充電的時候，將底座反過來把帶有太陽能充電模塊的一面朝上，即可實現自充電免除電子設備需要充電的煩惱，在底座插嵌太陽能電源箱體的一面設置的USB接口還可以供移動設備充電使用，提高了整體的實用性，而鋼化玻璃做的外屏不僅強度大而且能防水。

下面結合附圖和實施例對本實用新型作進一步詳細說明。

附圖說明

圖1為本實用新型實施例多功能顯示屏朝外時的結構示意圖。

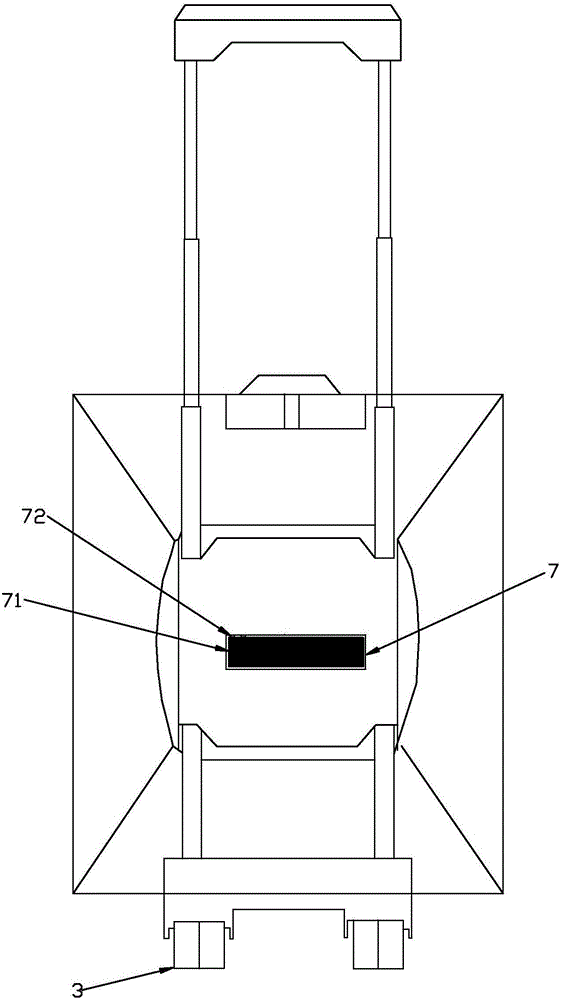

圖2為本實用新型實施例太陽能電池板朝外時的結構示意圖。

圖3為本實用新型實施例的底座結構剖視圖。

具體實施方式

參見圖1、圖2、圖3所示：一種拉桿箱，包括箱體1、穿設于箱體背面的伸縮桿2及固定在箱體下端的萬向輪3，箱體1背面設有固定座4，固定座4壓設在伸縮桿2上，固定座4設有凹槽，凹槽中插嵌有底座5，底座5中間設有隔斷板51，其兩端分別為矩形凹槽，隔斷板上設有通孔52，底座5一端的矩形凹槽插嵌有多功能顯示屏6，多功能顯示屏包括外屏、顯示屏、控制模塊，外屏設于顯示屏表面，顯示屏底部連接有控制模塊，底座5另一端的凹槽插嵌有太陽能電源箱體7，太陽能電源箱體7通過穿設在通孔52中的連接線與控制模塊相連接，太陽能電源箱體7內放置有太陽能電池板71，太陽能電池板71底部設有蓄電池及電源輸出裝置，底座5相對于插嵌太陽能電源箱體7的一端設有USB接口72，USB接口72表面設有USB接口防護塊，外屏材料為鋼化玻璃。
