本實用新型涉及景觀樹技術領域,更具體地說，它涉及一種人造景觀樹。

背景技術：

人造景觀樹，顧名思義，它不是自然樹種，而是一種假樹。它是人們運用現代科技手段和新型材料對自然界樹木的再加工和外觀形態的模仿，以在特定場合展現自然界樹木真實效果的裝飾品。隨著社會的發展，城市化進程的加快，城市綠化問題顯得越來越重要。然而在一些地區，愈來愈嚴重的供水不足使得大型喬木難以生長，普通的綠化模式不足以滿足需求，但與此同時，傳統的人造景觀樹功能單一、無生態效益。

目前，公開號為CN 202432445 U的中國專利文件，其名稱為一種 LED 景觀樹燈樹枝連接結構；為了便于景觀樹的搬運與安裝，通過樹枝與樹干分開制作，在將景觀樹運輸到客戶的安裝地點后，再將樹枝與豎桿進行組裝一起，而現有樹枝與樹干彼此具有圓筒，而兩個圓筒相互套設后，利用螺釘連接在兩個圓筒的螺紋孔上實現固定。圓筒在套設后，其螺紋孔難以被觀察，使得兩個圓筒上的螺紋孔難以對準，導致樹干與樹枝在連接時的難度增加。

技術實現要素：

本實用新型的目的是提供一種人工景觀樹，該景觀樹的樹枝與樹干連接時方便，且更加的穩固。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種人造景觀樹，包括樹干和樹枝，所述樹干的端部設置有固定環，所述樹枝的端部設置有固定座，所述固定座插入固定環內，所述樹枝的端部設置有用于插入固定環內的固定座，所述固定環上設有定位槽，所述固定座上設置有與定位槽凹凸配合的定位塊，所述固定環上設有將定位塊固定在定位槽內的固定組件。

通過采用上述技術方案，固定座插入固定環時，將固定座上的定位塊與固定環上的定位槽對齊，再將固定座插入固定環，通過這種方式的連接，固定座不會在固定環上相對轉動，再通過固定組件將固定座固定在固定環上，使固定座不會就從固定環上抽出，從而使固定座連接在固定環上更加穩固。

優選的，所述固定組件包括設于定位槽槽壁的滑移槽、彈簧、在滑移槽內滑移的卡接塊以及設于定位塊上且與卡接塊卡接配合的卡槽，所述彈簧的兩端分別與滑移槽槽底和卡接塊連接，且彈簧處于自然狀態下，卡接塊的端部將伸出滑移槽。

通過采用上述技術方案，固定座插入固定環時，卡接塊的端部將于定位塊的表面相抵，當定位塊上的卡槽與定位槽的滑移槽相對齊時，卡接塊將在彈簧的作用下，卡接塊將插入卡槽內，與卡槽的槽底相抵接，從而使固定座固定連接在固定環上。

優選的，所述定位塊和所述卡接塊的端部均呈圓角設置。

通過采用上述技術方案，便于工作人員將定位塊插入固定環內，同時在固定座插入固定環的過程中，定位塊能夠將卡接塊壓縮進入滑移槽內，使卡接塊的端部與定位塊的表面相抵，有效減少固定座插入固定環被卡接塊阻擋住，使得固定座不能繼續插入固定環。

優選的，所述固定環的外壁設有凹槽，所述凹槽與所述滑移槽連通，所述凹槽內設置有蓋板，所述彈簧固定連接在蓋板上，所述凹槽和所述蓋板可拆卸連接。

通過采用上述技術方案，彈簧固定在蓋板后，將彈簧插入滑移槽內，通過這種連接的方式，便于工作人員對卡接塊和彈簧的安裝和拆卸，操作簡單方便。

優選的，還包括螺釘，所述凹槽的槽底設有與螺釘螺紋配合的螺紋孔。

通過采用上述技術方案，將卡接塊和彈簧安裝好后，通過擰緊螺釘使蓋板固定在凹槽內；當需要拆卸蓋板時，通過擰松螺釘使其與螺紋孔分離，取出蓋板就可完成對蓋板的拆卸。

優選的，所述固定組件包括設于固定環側壁的第一鎖定孔、設于固定座側壁的第二鎖定孔以及插銷，所述第一鎖定孔與所述第二鎖定孔通過插銷固定連接。

通過采用上述技術方案，固定座插入固定環時，使固定環上的第一鎖定孔與固定座上的第二鎖定孔對齊，將插銷插入第一鎖定孔和第二鎖定孔內，從而使固定座固定連接在固定環上。

優選的，所述固定環上套設有用于遮擋第一鎖定孔的彈性圈。

通過采用上述技術方案，在插銷插入第一鎖定孔和第二鎖定孔內后，將彈性圈套在固定環上，且彈性圈阻擋在第一鎖定孔上，這樣的連接方式，能夠將插入第一鎖定孔的插銷阻擋在第一鎖定孔內，有效的減少插銷從第一鎖定孔內滑出，進一步使固定座固定連接在固定環上。

優選的，所述彈性圈的內表面設置有防滑條紋。

通過采用上述技術方案，防滑網紋能夠增加彈性圈與固定環之間的摩擦力，減小彈性圈從固定環上脫離的情況。

優選的，所述固定環表面設有用于容置彈性圈的凹陷槽，所述第一鎖定孔位于凹陷槽的槽底。

通過采用上述技術方案，彈性圈安裝在凹陷槽內，進一步減小彈性圈從固定環上脫離的情況，同時，彈性圈位于凹陷槽內，能夠有效的減小彈性圈與固定環之間的高度差，從而使得固定座插入固定環后，固定環的表面較為光滑，便于工作人員對固定座和固定環進行后續的操作；彈性圈安裝在凹陷槽內，能夠減少插銷滑出第一鎖定孔。

優選的，所述定位槽槽壁上設有抵觸定位塊的限位板。

通過采用上述技術方案，當定位塊抵觸于限位板時，第一鎖定孔與第二鎖定孔剛好對齊，便于工作人員將插銷插入第一鎖定孔和第二鎖定孔內。

綜上所述，本實用新型具有以下有益效果：

1、基于本設計中樹干與樹枝之間新的連接技術，對景觀樹的生產與設計提供有創新性的指導，使得樹干與樹枝在連接更加的快捷、方便；

2、通過這種方式連接，便于對接時的定位，且增加固定的牢固形。

附圖說明

圖1是實施例一中樹干與樹枝的裝配示意圖；

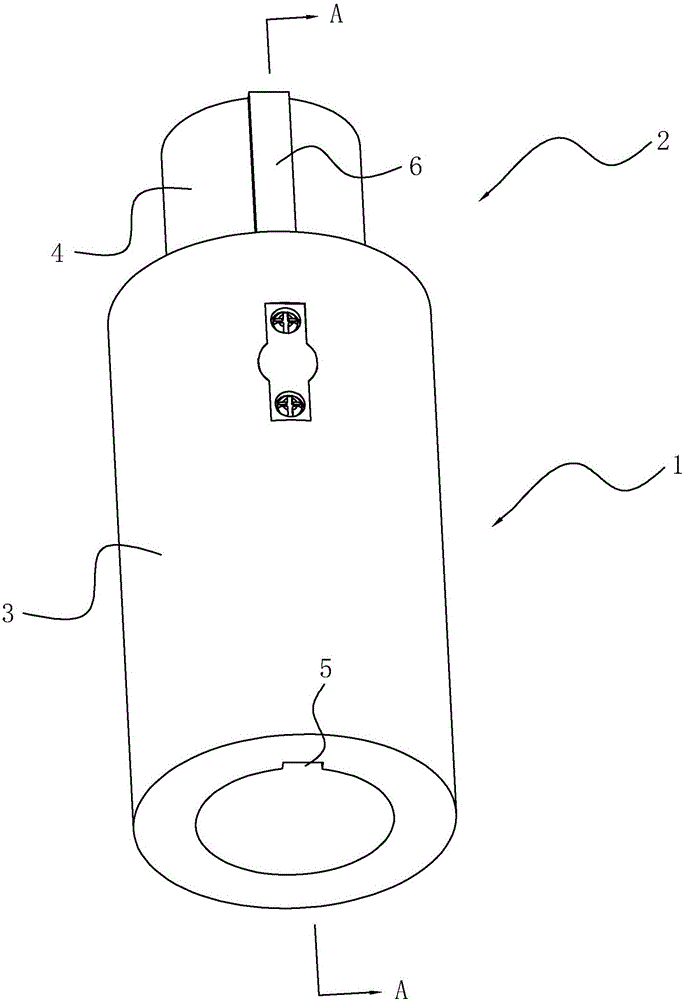

圖2是實施例一中固定環與固定座的裝配示意圖；

圖3是圖2沿A-A線的剖視圖；

圖4是圖3中B部分的放大圖；

圖5是實施例二中固定環與固定座的裝配示意圖；

圖6是圖5沿C-C線的剖視圖。

圖中：1、樹干；2、樹枝；3、固定環；4、固定座；5、定位槽；6、定位塊；7、固定組件；71、滑移槽；72、彈簧；73、卡接塊；74、卡槽；75、第一鎖定孔；76、第二鎖定孔；77、插銷；8、凹槽；9、蓋板；10、螺釘；11、螺紋孔；12、彈性圈；13、防滑條紋；14、凹陷槽；15、限位板；16、通孔；17、孔槽。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例一：一種人造景觀樹，參照圖1，包括樹干1，樹干1由金屬板材作為支架，在金屬板材上鋪設金屬網并用鐵絲纏繞固定，在鐵絲網的表面通過水泥與纖維網對鐵絲網進行覆蓋與粘合，達到形成樹干1表面的效果，樹干1的分支斷開，用于對樹枝2的連接。

參照圖2，樹干1的端部安裝有固定環3，固定環3為金屬制成的圓筒，固定環3的內壁開設有定位槽5，定位槽5的截面為矩形，且沿著固定環3的軸線方向直線延伸布置，定位槽5的兩端位于固定環3的端部，使得固定環3的端部形成一個與定位槽5連通的滑入口；樹枝2的端部安裝有固定座4，固定座4為金屬制成的圓筒，固定座4的外表面安裝有定位塊6，定位塊6的截面為矩形，且沿著固定座4的軸線方向直線延伸布置，定位塊6的兩端位于固定座4的端部，定位塊6的端部呈圓角設置，定位塊6能夠插入定位槽5內。

參照圖3和圖4，定位槽5的槽壁開設有滑移槽71，固定環3的外壁開設有凹槽8，凹槽8與滑移槽71連通，凹槽8上安裝有蓋板9，蓋板9的尺寸使的蓋板9容置在凹槽8后，蓋板9與固定環3表面平整過渡，蓋板9的內表面固定連接有彈簧72的端部，彈簧72的另一端固定連接有卡接塊73，卡接塊73的端部呈圓角設置；定位塊6的表面開設有卡槽74，卡接塊73的端部能夠插入卡槽74內；凹槽8的槽底開設有螺紋孔11，螺紋孔11有兩個，平均分在凹槽8的兩端，蓋板9上開設有通孔16，在蓋板9安裝在凹槽8內，螺紋孔11與通孔16對齊，通過螺釘10穿過通孔16與螺紋孔11螺紋連接，將蓋板9固定在固定環3上；蓋板9上開設有孔槽17，螺釘10的螺帽將容置在孔槽17內。

總的工作過程：參照圖2至圖4，將卡接塊73通過彈簧72連接在蓋板9上，蓋板9安裝在凹槽8內，且卡接塊73插入滑移槽71內，再通過螺釘10在蓋板9固定在固定環3上，將固定環3焊接在樹干1的端部；帶有固定座4的樹枝2與樹干1連接時，將定位塊6與定位槽5對齊，將固定座4向固定環3內插入，在定位塊6的端部與卡接塊73的端部接觸時，由于定位塊6和卡接塊73的端部均呈圓角設置，卡接塊73將隨著定位塊6的移動向滑移槽71內滑移，使卡接塊73的端部與定位塊6的表面相抵，在定位塊6上的卡槽74與滑移槽71對齊時，卡接塊73將在彈簧72的作用下，卡接塊73的端部將插入卡槽74內，從而使得固定座4固定連接在固定環3上。
