本實用新型涉及服裝生產技術領域，尤其涉及一種服裝裁片折疊拉筒。

背景技術：

近年來，隨著服裝行業招工難，用工荒問題的出現，熟練的服裝技術操作工出現了嚴重的短缺現象，而在服裝生產過程中，服裝下圍裁片的定型是必經的程序，需要操作工對裁片按照要求進行折疊，才能進行后道縫制工序，這就需要操作工具有熟練的操作技能，為了解決這一問題，唯有從生產設備入手，改良縫制工序，讓每一位操作工不論技能高低均可上機操作，而且還要使其做出來的產品性能、質量合格穩定。

技術實現要素：

本實用新型解決的技術問題：設計一種服裝裁片折疊拉筒，將服裝裁片按照要求折疊，一次完成半成品的輸出，減輕人力投入，提高工作效率。

本實用新型的技術解決方案：一種服裝裁片折疊拉筒，所述拉筒包括過布拉筒、固定板及連接板，所述過布拉筒一端為圓弧結構，另一端兩邊向內折疊形成折邊端，所述固定板為矩形結構且設置于過布拉筒內，一端通過兩個固定片與過布拉筒的圓弧結構連接形成進布口，另一端與折邊端連接形成折邊筒口，所述連接板數量為二，分設于過布拉筒兩側，連接板上開設有條形孔。

進一步的，所述固定板中部設有兩個調節孔。

本實用新型與現有技術相比將裁片通過折疊拉筒出來后成型，不需要人手工折疊，產品形狀統一，質量穩定，減輕勞動力，提高加工效率，同時，可以根據需要裁片的不同，調節拉筒大小，適用范圍廣。

附圖說明

圖1為本實用新型的整體結構示意圖，

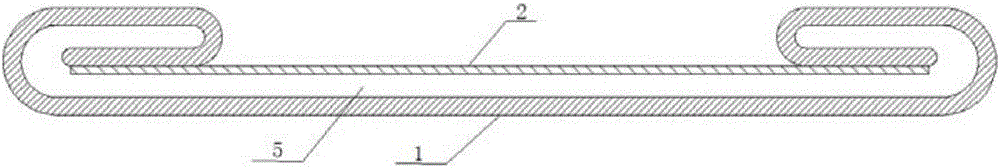

圖2為本實用新型對折筒口的截面示意圖。

具體實施方式

結合附圖1和2描述本實用新型的一種實施例。

一種服裝裁片折疊拉筒，所述拉筒包括過布拉筒1、固定板2及連接板3，所述過布拉筒1一端為圓弧結構，另一端兩邊向內折疊形成折邊端4，所述固定板2為矩形結構且設置于過布拉筒1內，一端通過兩個固定片9與過布拉筒1的圓弧結構連接連接形成進布口8，另一端與折邊端4連接形成折邊筒口5，所述連接板3數量為二，分設于過布拉筒1兩側，連接板3上開設有條形孔6，利用條形孔6可以通過螺釘與工作臺配合連接，使得服裝生產工序連接。所述固定板2中部設有兩個調節孔7，可以用于觀察和導向裁片。

使用方法：以12cm的下擺裁片要求輸出工藝要求兩側折邊1cm，寬10cm的成品下圍為例說明成型裝置原理，根據拉筒制作工藝及原理，結合裁片尺寸和服裝工藝要求做出一個符合此裁片規格的服裝裁片折疊拉筒，進布口8長度為裁片的寬度12cm，出口尺寸為裁片兩邊折邊1cm的縫頭，根據裁片的工藝制作好裁片拉筒后，將服裝裁片穿入進布口8，使用者通過調節孔7手動將裁片從折邊筒口5穿出，輸出的形狀剛好就是裁片的工藝要求，可通過連接板3將其與熨燙裝置或其他裝置固定連接，實現服裝制造的一體化。

上述實施例，只是本實用新型的較佳實施例，并非用來限制本實用新型實施范圍，故凡以本實用新型權利要求所述內容所做的等同變化，均應包括在本實用新型權利要求范圍之內。
