【技術領域】

本發明涉及拐杖技術領域，具體涉及一種多功能拐杖。

背景技術：

拐杖是行動不便者行走的主要輔助工具之一，傳統的拐杖功能單一，其長度固定不變。現有的很多拐杖均具有伸縮的功能，有的伸縮拐杖利用的是彈簧受到擠壓進而出現彈力來實現伸縮功能，在拐杖使用的過程中，拐杖的長度不會超過彈簧處于自由狀態下的拐杖的長度；有的伸縮拐杖則是在使用前將長度調節好，在使用過程中拐杖長度固定不變；對于使用者來說，由于拐杖長度過長或者長度不夠，會導致上下樓梯非常困難，且很容易摔傷造成傷害，且固定不變的拐杖長度不能時刻確保使用者的舒適度，容易導致肩部酸痛。如今科技發展迅速，傳統的拐杖已經不能滿足使用者的需求了，很多拐杖使用者更希望拐杖能帶來一點娛樂甚至更多的功能。

技術實現要素：

本發明的發明目的在于：針對如今拐杖長度不能隨意調節，功能單一的問題，提供一種多功能拐杖。

為了實現上述目的，本發明采用的技術方案如下：

一種多功能拐杖，包括支撐架、連接桿、電動伸縮桿和支撐腳；所述支撐架通過所述連接桿與所述電動伸縮桿連接，所述電動伸縮桿的自由末端與所述支撐腳連接；所述連接桿中空，所述連接桿的內部間隔設有收音裝置、音樂播放裝置、gps定位裝置、通話裝置、微處理器及蓄電池，所述連接桿的外側壁上設置有喇叭、麥克風及燈頭；所述支撐架上設置有腋下支撐部和握把，所述握把位于所述腋下支撐部和所述連接桿之間，所述握把上設置有控制器；所述電動伸縮桿、收音裝置、音樂播放裝置、gps定位裝置、通話裝置、燈頭均與所述控制器連接，所述控制器、喇叭、麥克風均與所述微處理器連接，所述微處理器與所述蓄電池連接。

本發明中，進一步地，所述控制器上設置有收音開關、音樂播放開關、gps定位開關、通話開關、燈頭開關、伸長開關及縮短開關，所述收音開關與所述收音裝置連接，所述音樂播放開關與所述音樂播放裝置連接，所述gps定位開關與所述gps定位裝置連接，所述通話開關與所述通話裝置連接，所述燈頭開關與所述燈頭連接，所述伸長開關、所述縮短開關均與所述電動伸縮桿連接。

本發明中，進一步地，所述腋下支撐部設置有一太陽傘，所述太陽傘上覆蓋有太陽能集熱膜，所述太陽能集熱膜與所述微處理器連接。

本發明中，進一步地，所述腋下支撐部的兩端連接有護肩。

本發明中，進一步地，所述握把連接有護腕。

本發明中，進一步地，所述連接桿的外側壁上還設置有充電插口，所述充電插口與所述微處理器連接。

綜上所述，由于采用了上述技術方案，本發明的有益效果是：

1、本發明的多功能拐杖，采用了電動伸縮桿來實現拐杖的伸縮，能夠滿足使用者在不同路況下對拐杖長度的需求，進一步保證了使用者的安全；拐杖上設置有太陽傘和燈頭，方便使用者在特定情況下的使用；同時，該多功能拐杖設置的收音裝置、音樂播放裝置能夠滿足使用者的一些娛樂需求，而gps定位裝置及通話裝置，則能夠確保使用者與其親人朋友在緊急情況下取得聯系。

2、本發明的多功能拐杖，設置的護肩和護腕能夠讓使用者在長時間使用拐杖時得到一定的按摩，緩解了與拐杖接觸部位的酸痛，更好地服務使用者。

3、本發明的多功能拐杖，結構簡單，功能多樣，實用性強，適合在本領域推廣。

【附圖說明】

圖1是本發明多功能拐杖的連接狀態示意圖。

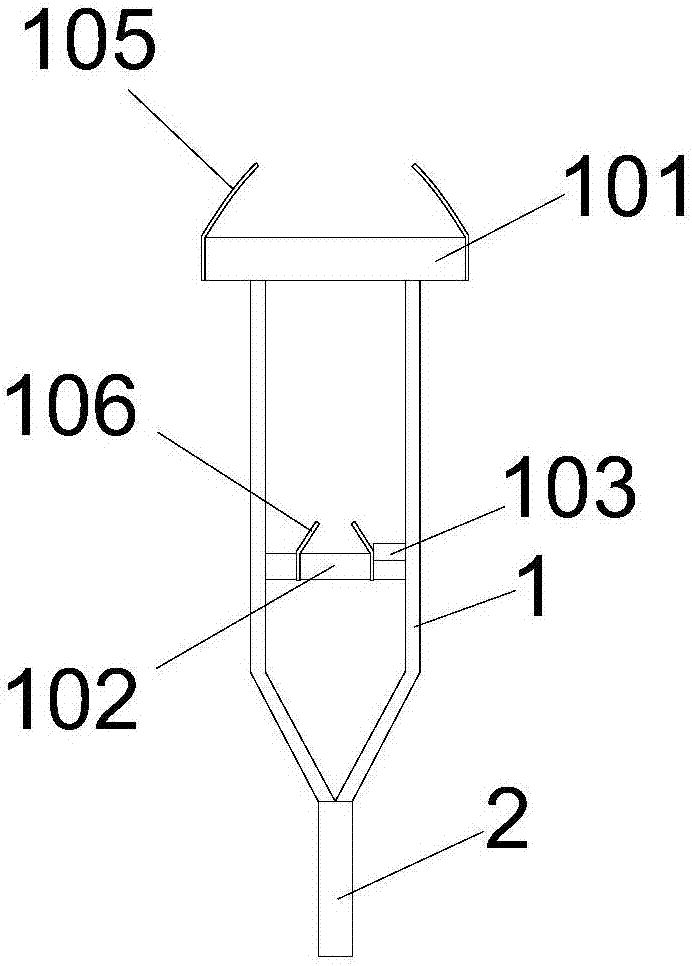

圖2是本發明多功能拐杖的支撐架和連接桿的局部放大圖。

圖3是本發明多功能拐杖的工作原理模塊圖。

主要元件符號說明：

圖中，支撐架1，連接桿2，電動伸縮桿3，支撐腳4，太陽傘5，腋下支撐部101，握把102，控制器103，太陽能集熱膜104，護肩105，護腕106，收音裝置201，音樂播放裝置202，gps定位裝置203，通話裝置204，微處理器205，蓄電池206，喇叭207，麥克風208，燈頭209，充電插口210，收音開關301，音樂播放開關302，gps定位開關303，通話開關304，伸長開關305，縮短開關306，燈頭開關309。

【具體實施方式】

下面結合實施例對本發明作進一步說明。

如圖1、圖2和圖3，一種多功能拐杖，包括支撐架1、連接桿2、電動伸縮桿3和支撐腳4；所述支撐架1通過所述連接桿2與所述電動伸縮桿3連接，所述電動伸縮桿3的自由末端與所述支撐腳4連接；所述連接桿2中空，所述連接桿2的內部間隔設有收音裝置201、音樂播放裝置202、gps定位裝置203、通話裝置204、微處理器205及蓄電池206，所述連接桿2的外側壁上設置有喇叭207、麥克風208及燈頭209；所述支撐架1上設置有腋下支撐部101和握把102，所述握把102位于所述腋下支撐部101和所述連接桿2之間，所述握把102上設置有控制器103；所述電動伸縮桿3、收音裝置201、音樂播放裝置202、gps定位裝置203、通話裝置204、燈頭209均與所述控制器103連接，所述控制器103、喇叭207、麥克風208均與所述微處理器205連接，所述微處理器205與所述蓄電池206連接。

優選地，所述控制器上設置有收音開關301、音樂播放開關302、gps定位開關303、通話開關304、燈頭開關309、伸長開關305及縮短開關306，所述收音開關301與所述收音裝置201連接，所述音樂播放開關302與所述音樂播放裝置202連接，所述gps定位開關303與所述gps定位裝置203連接，所述通話開關304與所述通話裝置204連接，所述燈頭開關309與所述燈頭209連接，所述伸長開關305、所述縮短開關306均與所述電動伸縮桿3連接。

優選地，所述腋下支撐部101設置有一太陽傘5，所述太陽傘5上覆蓋有太陽能集熱膜104，所述太陽能集熱膜104與所述微處理器205連接。

優選地，所述腋下支撐部101的兩端連接有護肩105。

優選地，所述握把102連接有護腕106。

優選地，所述連接桿2的外側壁上還設置有充電插口210，所述充電插口210與所述微處理器205連接。

工作原理：所述蓄電池206為各個裝置的運行提供能量，所述太陽能集熱膜104可吸收太陽能對所述蓄電池206進行太陽能充電，也可用充電器連接所述充電插口210對所述蓄電池206進行充電。所述護肩105和所述護腕106可緩解長時間使用拐杖導致的身體接觸部位的酸痛感，所述電動伸縮桿3實現了拐杖的伸縮功能，輔助各種路況；所述收音裝置201、所述音樂播放裝置202和所述喇叭207能讓使用者有一些娛樂的功能。所述gps定位裝置203可將定位消息發送到事先綁定好的使用者的親人的智能手機上，所述通話裝置204與所述麥克風208能夠讓使用者與其他人進行通話；所述太陽傘5和所述燈頭209方便特定情況下的使用；各部件的開關均設置在所述控制器103上，方便使用。本發明的多功能拐杖，結構簡單，功能多樣，實用性強，適合在本領域推廣。

上述說明是針對本發明較佳可行實施例的詳細說明，但實施例并非用以限定本發明的專利申請范圍，凡本發明所提示的技術精神下所完成的同等變化或修飾變更，均應屬于本發明所涵蓋專利范圍。
